4.3 Montage des Temperaturfühlers

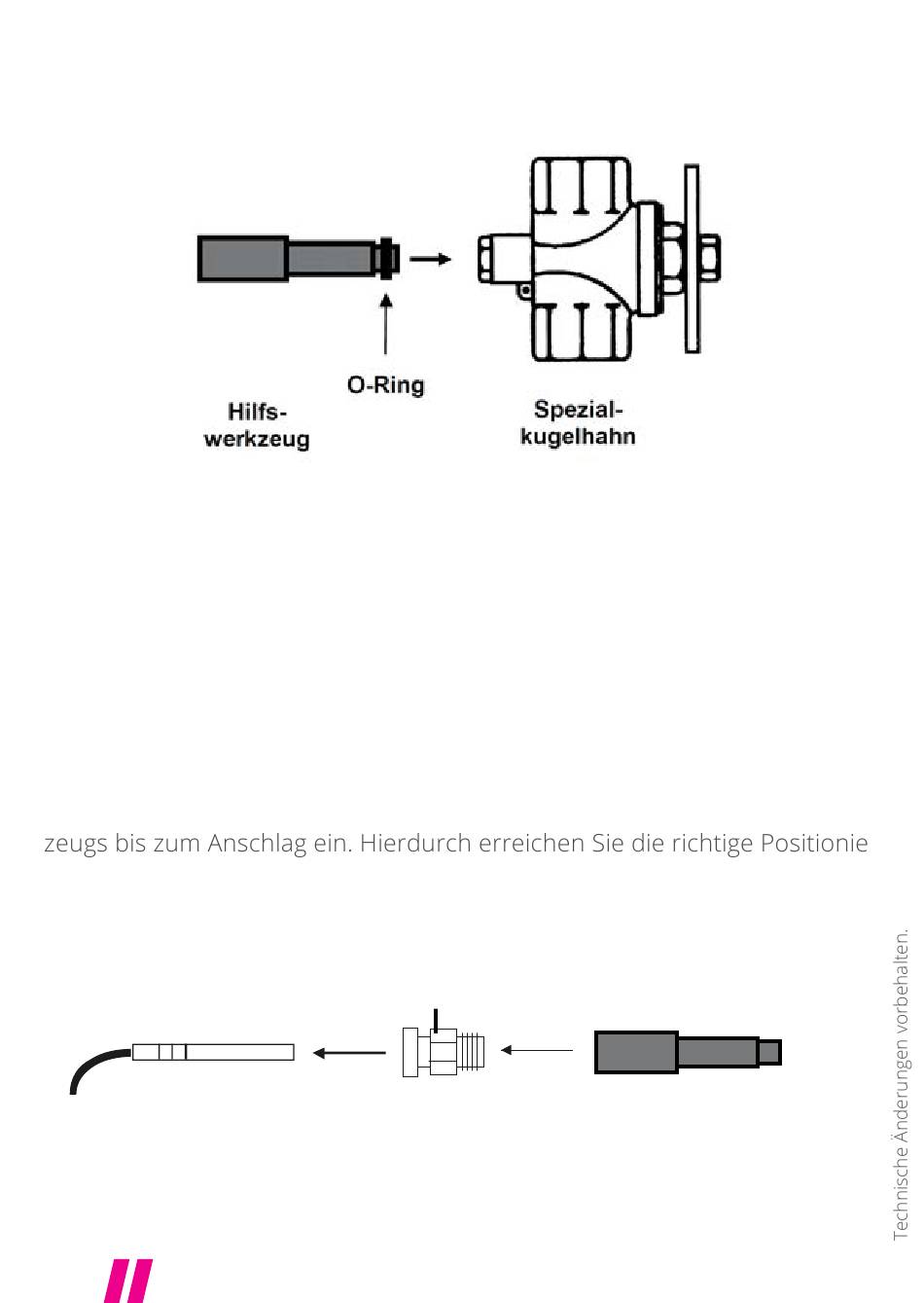

4.3.1 Einbringen des 0-Rings in den Spezialkugelhahn
Bitte zuerst die O-Ringdichtung mittels des beiliegenden Hilfswerkzeuges
in den Spezialkugelhahn einsetzen. Hierzu die O-Ringdichtung auf die ver-
jüngte Seite des Hilfswerkzeuges aufsetzen und unter leichten Dehbewe-
gungen in den Spezialkugelhahn einsetzen. Zur leichteren Montage sollte
der O-Ring mit einem Gleitmittel benetzt werden.
4.3.2 Verschraubung an den Temperaturfühler
befestigen
Bitte schieben Sie zunächst die Verschraubung auf den Temperaturfühler
und führen danach den Temperaturfühler in die Rückseite des Hilfswerk-
-
rung der Verschraubung in die Kerbstellen des Temperaturfühlers.
Temperatur- Verschraubung mit Hilfs-
fühler Sicherungssplint werkzeug
