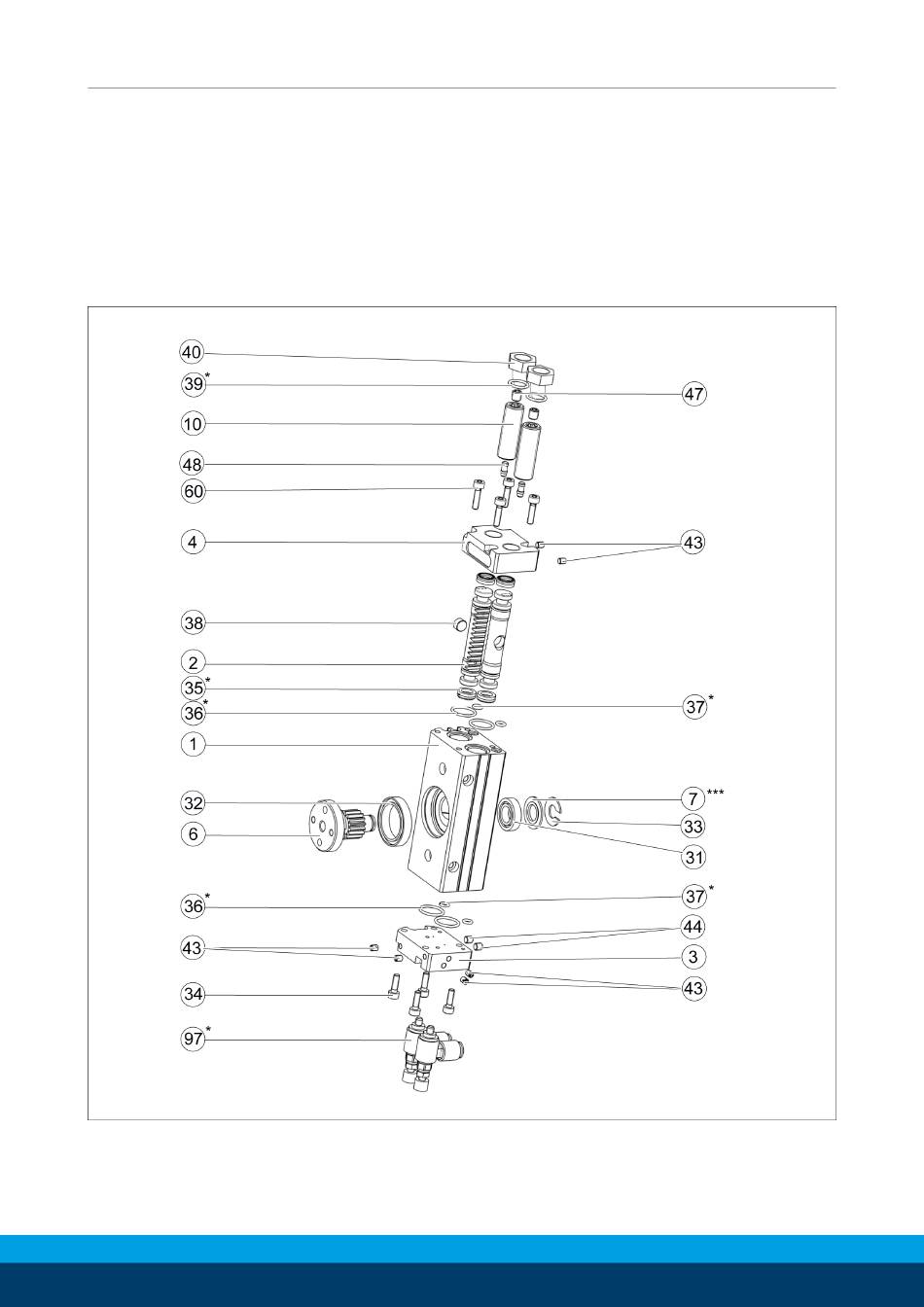

8.4.4 Zusammenbauzeichnung
Zusammenbau Schwenkeinheit
42
11.00 | SRU-mini | Montage- und Betriebsanleitung | de | 389438
Die folgenden Abbildungen sind Beispielbilder.
Sie dienen zur Veranschaulichung und Zuordnung der Einzelteile.
Abweichungen je nach Baugröße und Variante möglich.
*
Verschleißteil, bei Wartung erneuern. Im Dichtsatz
enthalten. Dichtsatz kann nur komplett bestellt werden.
**
nur bei SRU 8 und SRU 10
