Montage
5.2.2 Pneumatischer Anschluss
26
11.00 | SRU-mini | Montage- und Betriebsanleitung | de | 389438
ACHTUNG
Beschädigungen vermeiden durch sanftes Anfahren der
Endlagen.
Beim Anschluss in der Mittelstellung am Produkt
•
Drosselrückschlagventil anbringen.

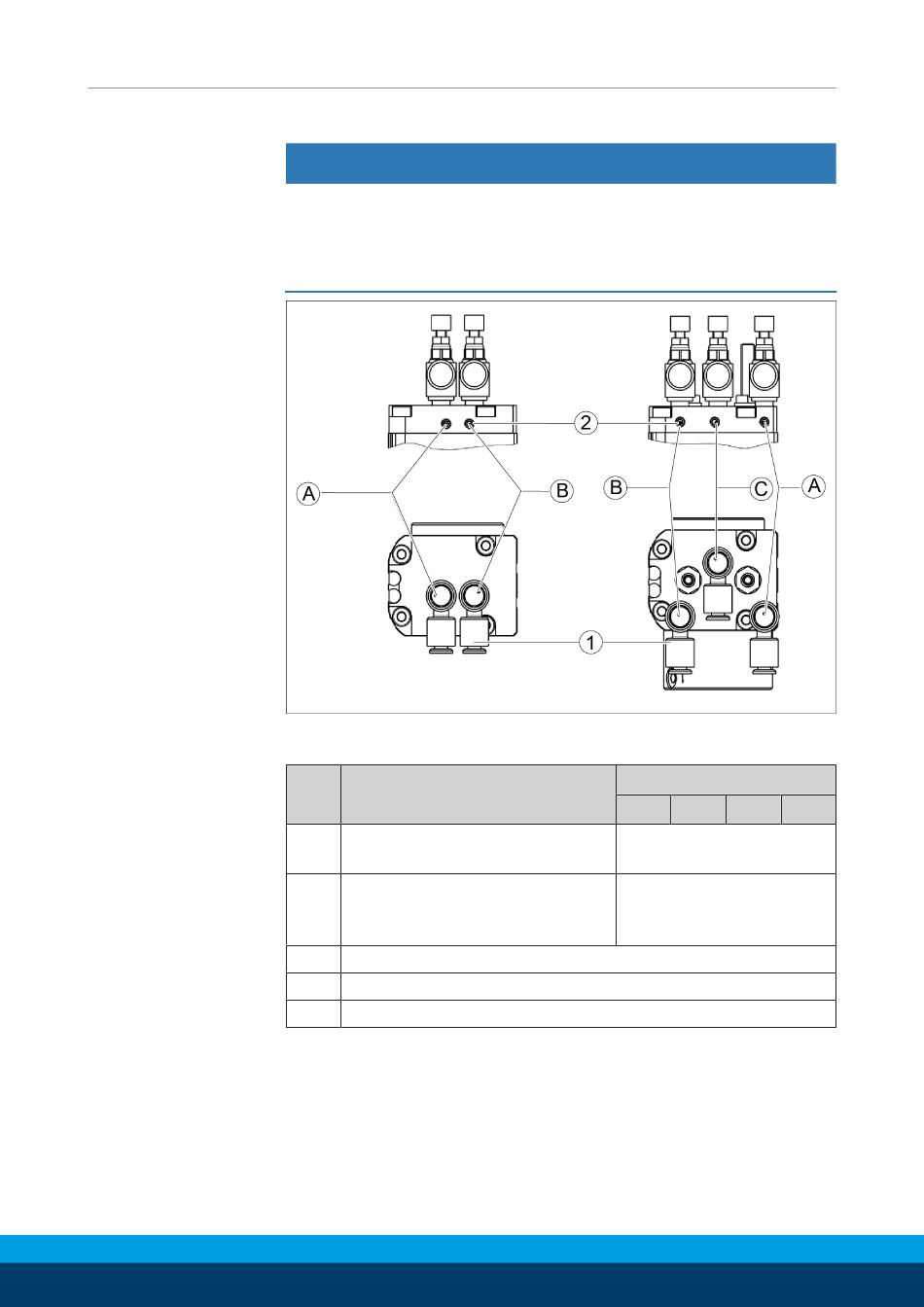

Luftanschlüsse
Gewindedurchmesser der Luftanschlüsse
Pos. Bezeichnung
1
Gewindedurchmesser
Schlauchanschluss (A ; B ; C)
2
Gewindedurchmesser
schlauchloser Direktanschluss
bodenseitig (a ; b ; c)
A
Schlauchanschluss für Schwenken im Uhrzeigersinn
B
Schlauchanschluss für Schwenken gegen Uhrzeigersinn
C
Schlauchanschluss für Schwenken in Mittelstellung
Weitere Informationen zum schlauchlosen Direktanschluss enthält
das Katalogdatenblatt.
SRU
8
10
12
14
M3
M3
