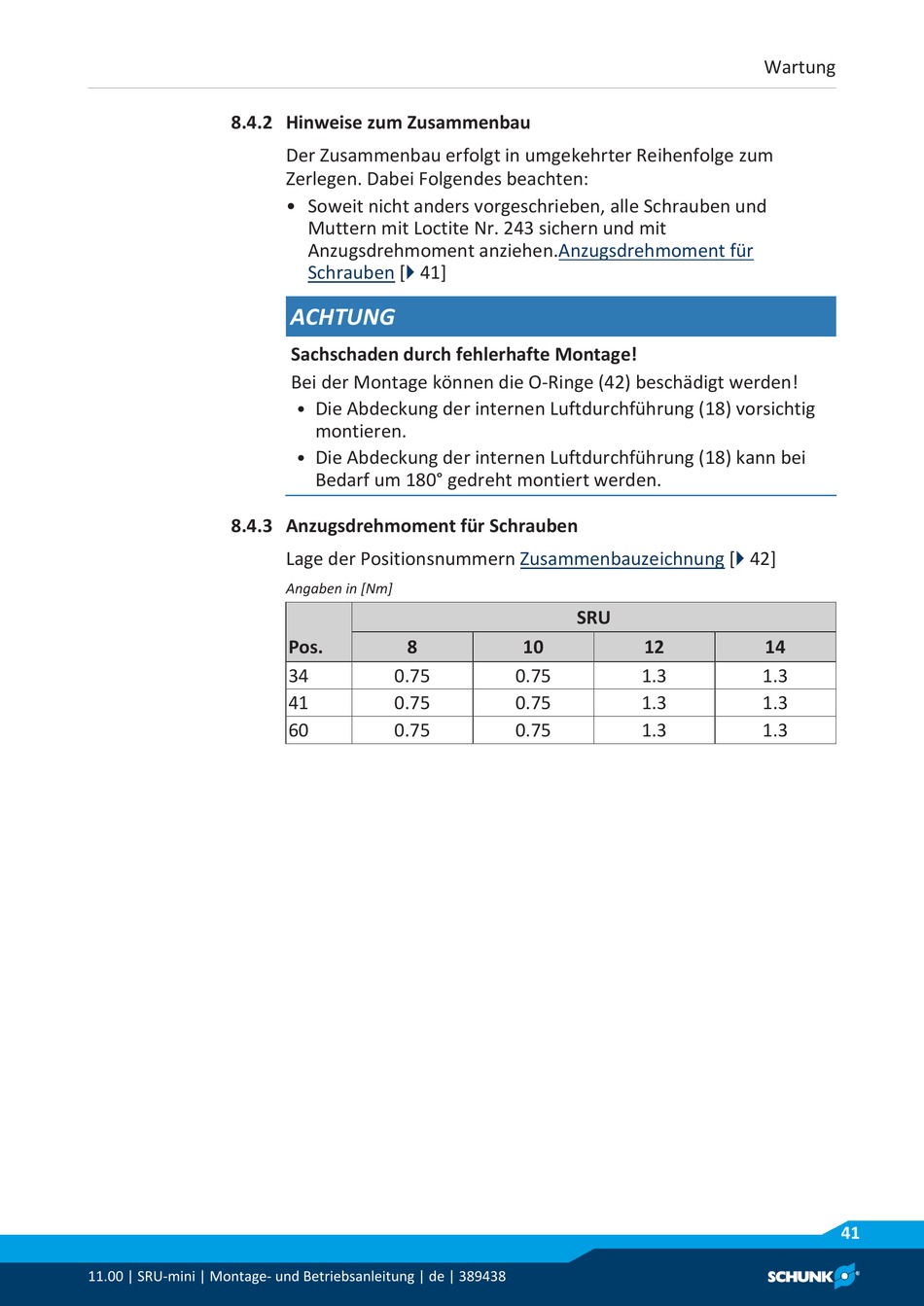

8.4.2 Hinweise zum Zusammenbau

8.4.3 Anzugsdrehmoment für Schrauben
11.00 | SRU-mini | Montage- und Betriebsanleitung | de | 389438
Der Zusammenbau erfolgt in umgekehrter Reihenfolge zum
Zerlegen. Dabei Folgendes beachten:
• Soweit nicht anders vorgeschrieben, alle Schrauben und
Muttern mit Loctite Nr. 243 sichern und mit
Anzugsdrehmoment
Schrauben [ 41]
}
ACHTUNG
Sachschaden durch fehlerhafte Montage!
Bei der Montage können die O-Ringe (42) beschädigt werden!
Die Abdeckung der internen Luftdurchführung (18) vorsichtig
•
montieren.
Die Abdeckung der internen Luftdurchführung (18) kann bei
•
Bedarf um 180° gedreht montiert werden.
Lage der Positionsnummern
Angaben in [Nm]
Pos. 8
34 0.75
41 0.75
60 0.75
anziehen.Anzugsdrehmoment für
Zusammenbauzeichnung
SRU
10 12
0.75 1.3
0.75 1.3
0.75 1.3
Wartung
[ 42]
}
14
1.3
1.3
1.3
41
