4 Aufbau und Beschreibung

4.1 Aufbau

4.2 Beschreibung

11.00 | SRU-mini | Montage- und Betriebsanleitung | de | 389438

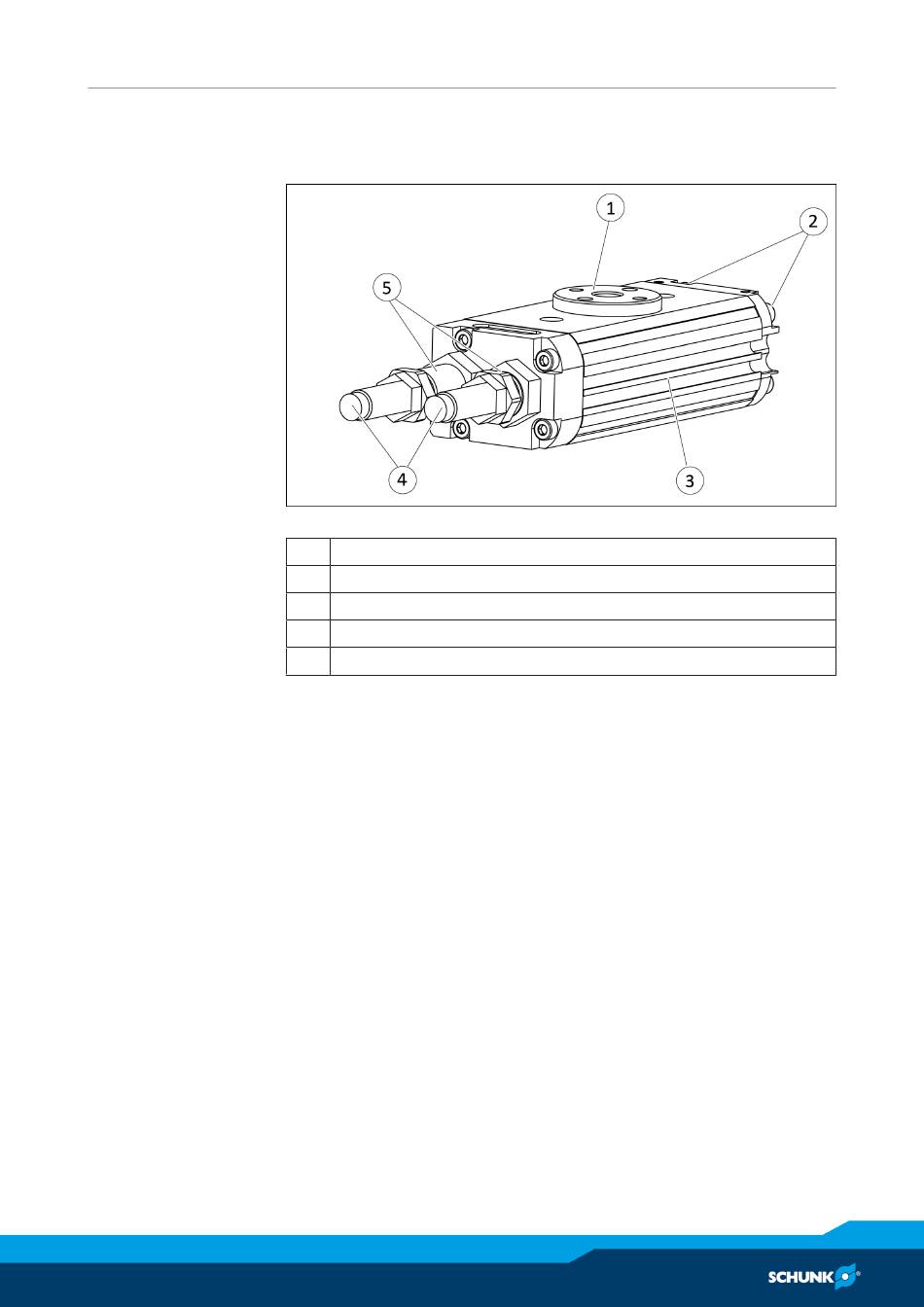

Pneumatische Schwenkeinheit, Variante "S" dargestellt
1 Ritzel
2 Hauptluftanschlüsse
3 Gehäuse mit Nuten für Sensoren
4 Stoßdämpfer
5 Hülse zum Einstellen der Endlagen
Das Produkt ist eine pneumatische Miniaturschwenkeinheit für
Schwenk- und Wendebewegungen mit vielfältigen Optionen:
• Hydraulische Dämpfung (Variante H)
• Elastomer Dämpfung (Variante S)
• Ohne Dämpfung (Variante W)
• Pneumatische Mittelstellung (Variante M)
• Fluiddurchführung
Aufbau und Beschreibung
