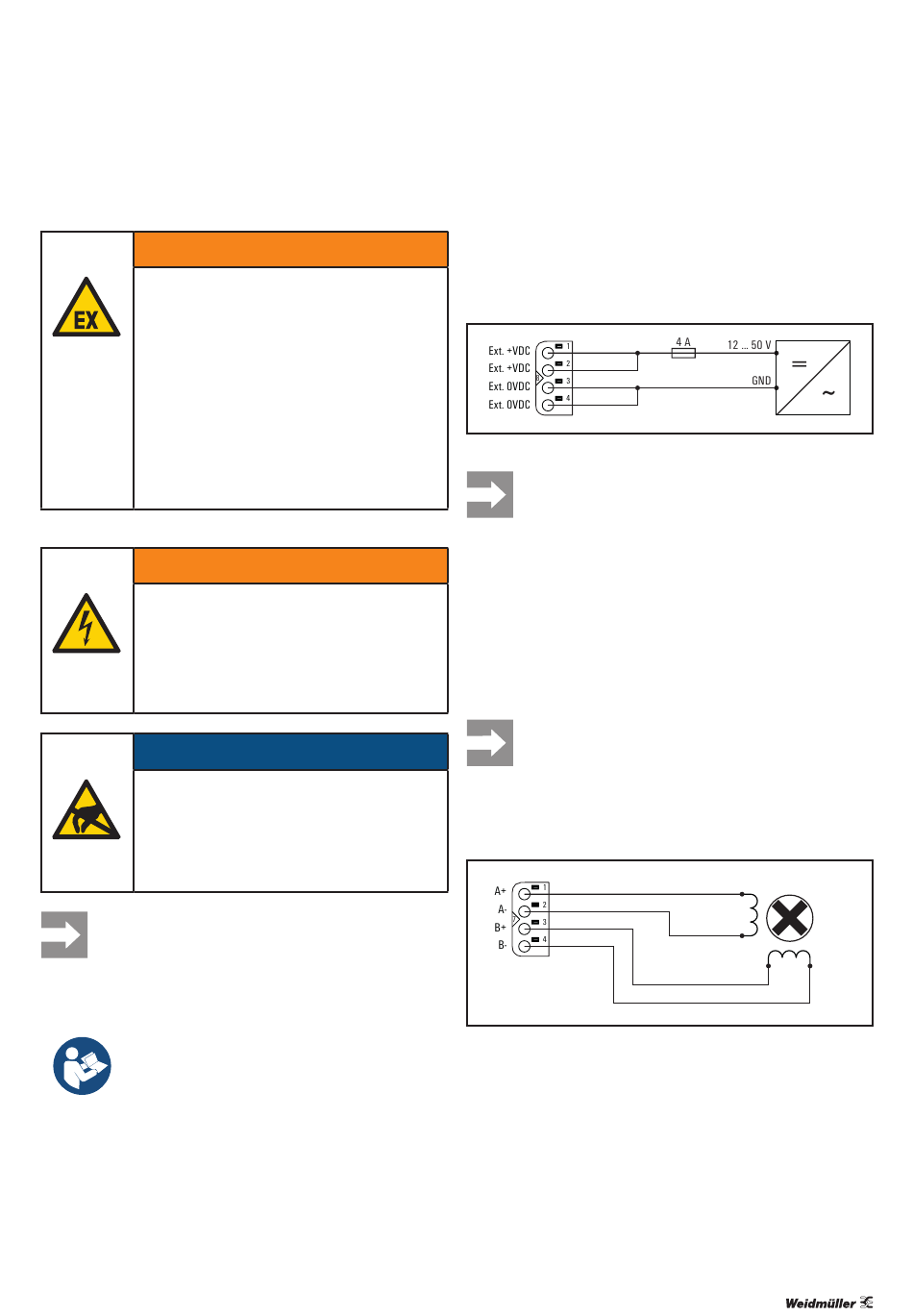

Montage und Installation
Explosionsgefahr!
Bei Montagearbeiten kann es zu Funken-
bildung und übermäßiger Erwärmung von
Oberflächen kommen
▶ Stellen Sie vor Beginn der Arbeiten sicher,
dass keine explosionsfähige Atmosphäre
herrscht!
▶ Bei Anwendungen in explosionsgefährde-
ten Bereichen beachten Sie die Installati-
ons- und Errichtungsvorschriften der
EN 60079-15 und landesspezifische Vor-
schriften.
Gefährliche Berührungsspannung!
▶ Führen Sie Montage- und Verdrahtungsar-
beiten nur im spannungsfreien Zustand
aus.
▶ Stellen Sie sicher, dass der Montageort
spannungsfrei ist!
Zerstörung des Produkts durch elektro-
statische Entladung!
Die u-remote-Produkte können durch elektro-
statische Entladung zerstört werden.
▶ Achten Sie auf ausreichende Erdung von
Personen und Arbeitsgerät!
Das Schrittmotormodul hat keine abgesicherte
Sensor-/Aktorversorgung. Deshalb müssen alle
Leitungen zu den angeschlossenen Sensoren/
Aktoren entsprechend ihrem Leitungsquerschnitt
abgesichert werden (gem. DIN EN 60204-1,
Abschnitt 12).
▶ Beachten Sie unbedingt auch die Gesamtdo-
kumentation im u-remote IP20 Handbuch.
▶ Führen Sie alle Arbeiten zur Montage/Demontage und
das Austauschen von Bauteilen so durch, wie im u-remote
Handbuch beschrieben.
2575250000/02/11.2018
WARNUNG
WARNUNG
ACHTUNG
Handbuch Schrittmotormodul UR20-1SM-50W-6DI2DO-P
4 Montage und Installation | Externe Spannungsversorgung anschließen
4.1
Externe Spannungsversorgung anschließen
▶ Schließen Sie die externe Spannungsversorgung an
Steckverbinder 8 an.
Externe Spannungsversorgung anschließen
Falls das Schrittmotormodul mit einem sicheren
Einspeisemodul (UR20-PF-O-X-SIL) verwendet
wird:
▶ Beachten Sie, dass nur die digitalen Ausgänge
des Schrittmotormoduls sicher abgeschaltet
werden. Stellen Sie sicher, dass die externe
Spannungsversorgung im Fehlerfall ebenfalls
abgeschaltet wird.
4.2
Schrittmotor anschließen
Verwenden Sie geschirmte Leitungen, um den
Schrittmotor anzuschließen.
Bipolaren 4-Draht-Schrittmotor anschließen
▶ Schließen Sie den Schrittmotor an Steckverbinder 7 an.
Bipolaren 4-Draht-Schrittmotor anschließen
