8.4.15 Editor für geometrische Hilfen.
Auf den Editor für geometrische Hilfen können Sie aus dem Schaltfläche-Menü zugreifen,
um eine Neue zu bearbeiten oder indem Sie eine der Programmhilfen auswählen und die
Taste [RECALL] drücken. Die geometrischen Hilfen, die direkt im ISO-Code programmiert
sind, können zurück gewonnen werden, indem die Taste [RECALL] gedrückt wird, und somit
können die programmierten Parameter überprüft werden.
Der Editor für geometrische Hilfen zeigt im Schaltfläche-Menü die verschiedenen
BACK
programmierbaren Hilfen an. Zur Rückkehr zum Hauptmenü, Taste [BACK] betätigen.
Sobald erst einmal die geneigte Ebene festgelegt ist, betätigen Sie die Taste [ESC], um den
Editor zu verlassen. Im Schaltfläche-Menü wird die Schaltfläche-Taste "Geometrische Hilfe
einfügen" erscheinen, um die Hilfe in dem Programm einzufügen. Der Satz, welcher der
festgelegten, geometrischen Hilfe entspricht, wird nach dem Satz eingefügt, an dem sich der
Cursor befindet.
Um weitere Informationen über die Programmierung der geometrischen Hilfen zu erhalten,
konsultieren Sie die Programmieranleitung.

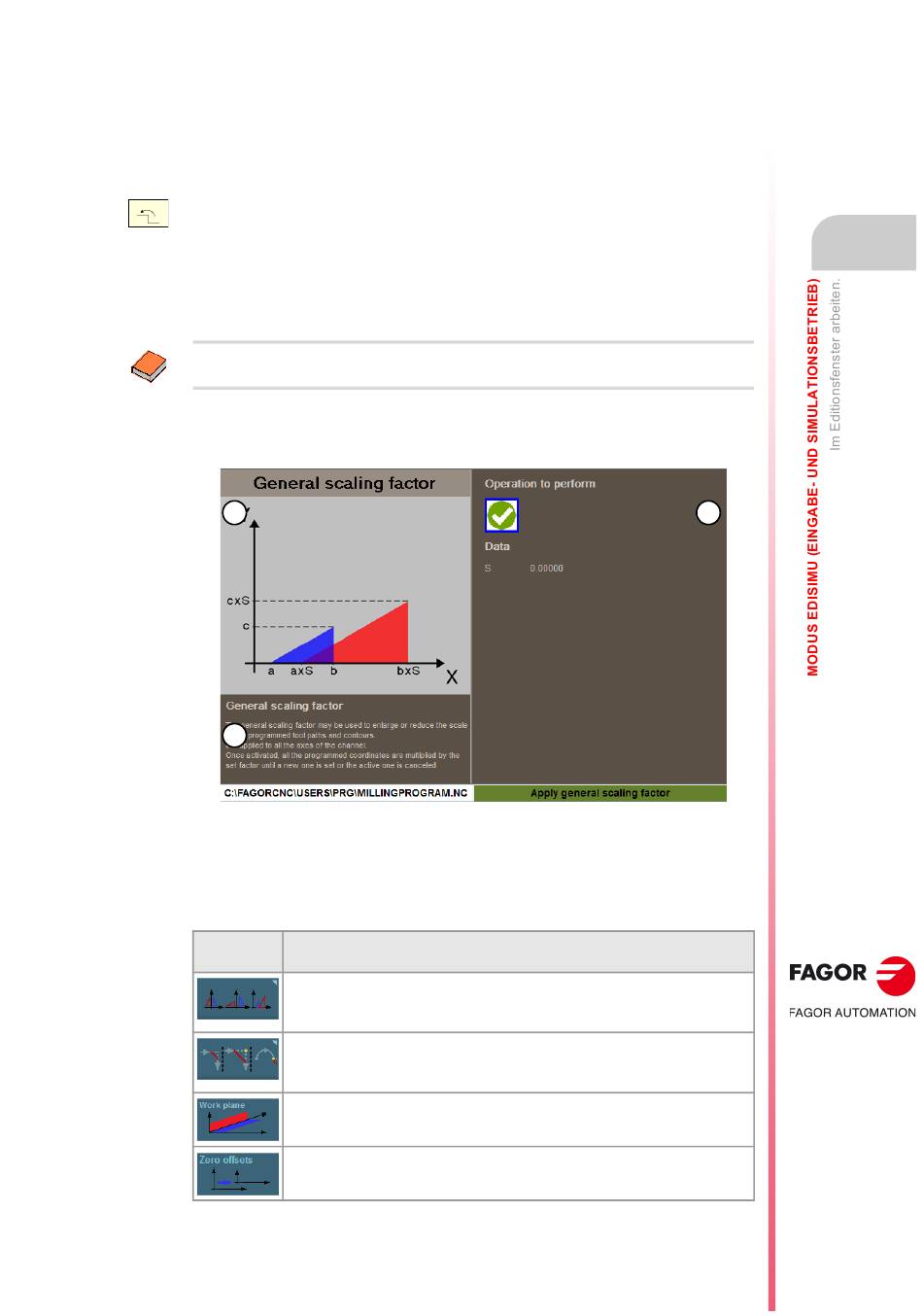

Beschreibung der Bildschirm- und Menü-Softkeys.
A
B
A Hilfegrafik.
B Eine kurze Erklärung darüber, wie die geometrischen Hilfen programmiert werden.
C Parameter zur Definition der Bearbeitung.
Waagrechtes Softkey-Menü.
Schaltfläche
.
Bedeutung.
Maßstab-Faktor.
Spiegelbild.
Drehung des Koordinatensystems.
Abrundung und Abschrägung der Kanten.
Tangentialzustellung und -rückzug,
Scharfe Kante, halbrunde Kante oder abgerundete Kante.
Änderung der Arbeitsebene.
Nullpunktverschiebung und Vorauswahl.
