Bauanleitung

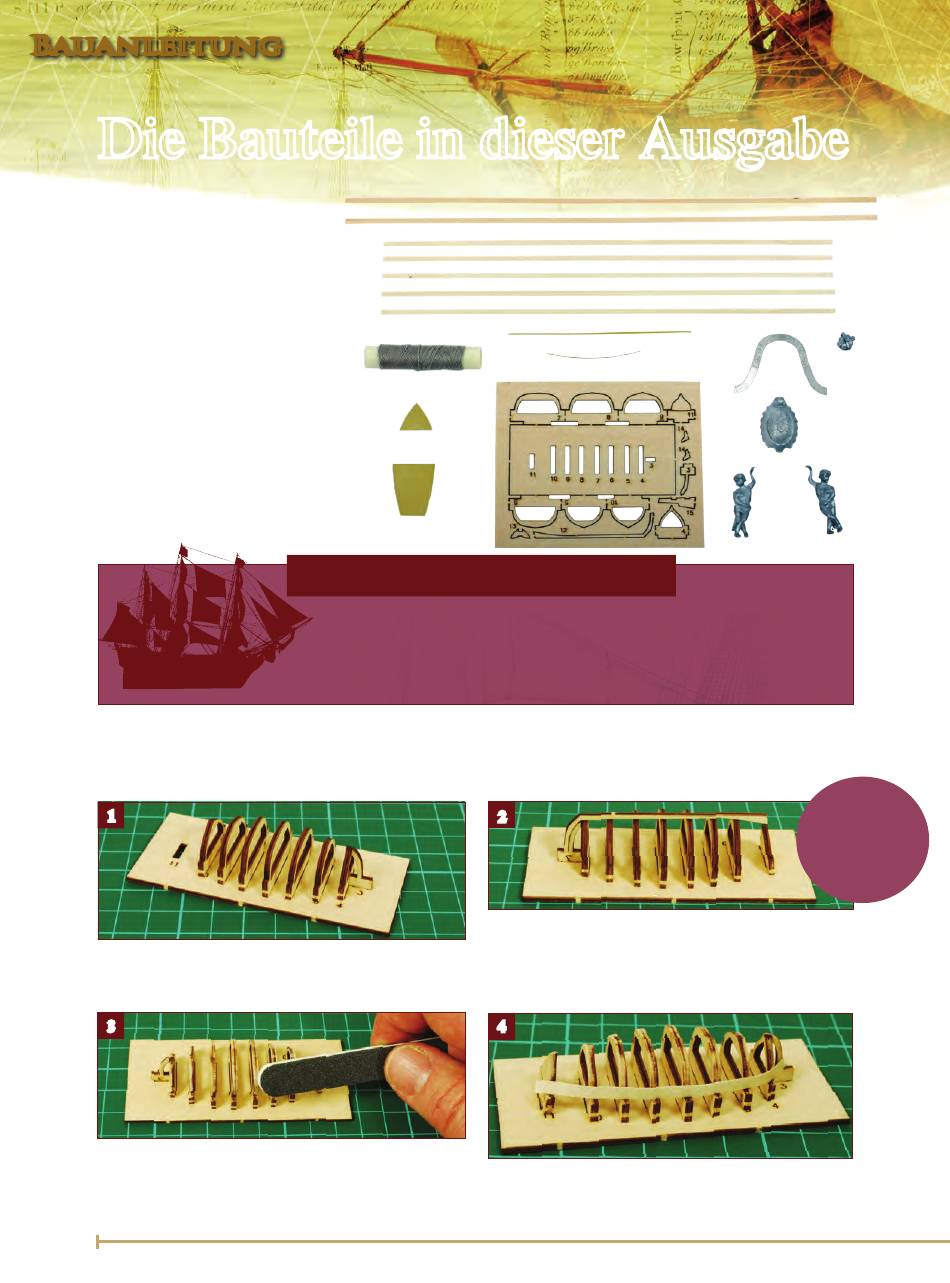

Die Bauteile in dieser Ausgabe
Sie erhalten Bauteile für
die Galionsfigur und den
18-Fuß-Kutter.
Holzleisten
2 Holzleisten 3 x 1 mm, 300 mm lang
5 Holzleisten 3 x 0,6 mm, 250 mm lang
Holzformteile
Lasergeschnittene Spanten für 18-Fuß-Kutter
Beschlagteile
Je einen Cherub
Wappen für Galionsfigur
Krone für Galionsfigur
Motto-Schriftzug
0,5-mm-Messingdraht, 50 mm lang
Fotogeätzte Gräting
0,3 x 1-mm-Messingstreifen, 100 mm lang
Naturfarbener 0,25-mm-Faden, 60 m lang
Ziehen Sie die Bauanleitungen der Ausgaben 6 und 7 für Hinweise zur Beplankung heran. Verwenden
Sie statt Sekundenkleber Weißleim, dann verbleibt mehr Zeit zum Ausrichten der Bauteile.
1
1.
Lösen Sie behutsam die Montagehilfe und die Teile 3–10 aus
dem Rahmen. Sie leimen zunächst die Spanten 4–10 senkrecht
in ihre Schlitze der Montagehilfe, dann Teil 3.
3
3.
Mit dem Schleifblock oder einer Nadelfeile das Spantgerüst
straken. Das Bugteil 3 beidseitig schleifen, sodass es spitz
zuläuft.
So werden die Teile verbaut
Sie erhalten die für den Rumpf des
18FußKutters benötigten Einzelteile.
Kleinere Details fügen Sie später hinzu.
Zudem fertigen Sie aus den
mitgelieferten Druckgussteilen die
Montage des 18-Fuß-Kutters
Galionsfigur. Sie montieren die Figur am
Galionsschnabel und setzen die Blinde
(Bestandteil der Ausgabe 104) – oder
lediglich die Blinderah, sofern Sie ein
Modell ohne Segel bevorzugen.
2
2.
Kiel (12) und Heckspiegel (11) vom Rahmen lösen. Sie stecken
den Heckspiegel in seinen Schlitz. Falls nötig, die Laschen ein
wenig kürzen. Sie legen den Kiel auf und neigen den Heck
spiegel nach vorne, bis der Kiel auf ihm ruht. Nun den Heck
spiegel anleimen; die eingebrannte Linie weist nach außen.
4
4.
Eine 0,6 x 3mmLeiste vorbiegen und so anleimen, dass sie
auf der Abstufung der Spanten aufliegt.
483
KURZTIPP
Den Schlitz 11
anphasen, um den
Heckspiegel leicht
nach vorn zu
neigen.
