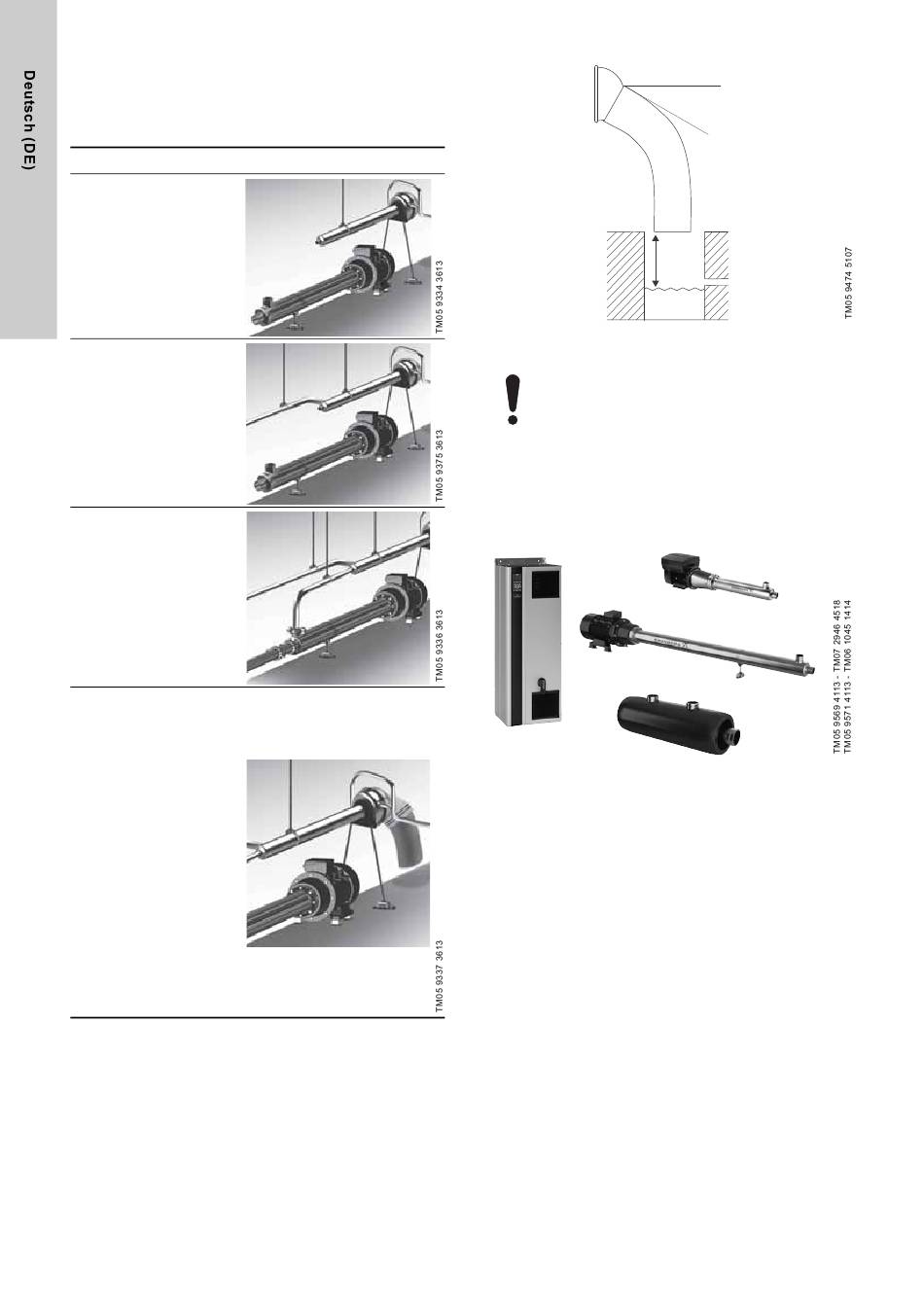

Installieren der Pumpen BMT und BMS hs
Die Zulauf- und Druckleitungen sind mit Kupplungsmuffen für Vic-
taulic-Kupplungen ausgerüstet.
Um eine korrekte Installation zu gewährleisten, gehen Sie wie
folgt vor:
Schritt Beschreibung
Die Turbine wird
von dem Hoch-
druckkonzentrat der
Membran angetrie-
ben.
1
Schließen Sie den
Hochdruckauslass
an den Turbinenein-
lass der BMT-
Pumpe an.
Schließen Sie die
2
Zulaufleitung der
BMT-Pumpe an.
Schließen Sie die
3
BMT- und BMS-hs-
Pumpe an.
Schließen Sie den
Schlauch (∅ 300)
mit einem Riemen
an den Auslass des
Turbinengehäuses
an.
Legen Sie den
Schlauch in einen
Ablaufbehälter,
einen Ablaufkanal
4
oder einen ähnli-
chen Abfluss.
Bringen Sie das
Ende des
Schlauchs über
dem höchstmögli-
chen Wasserspie-
gel in der Ablauflei-
tung an. Der
Schlauch sollte
abgestützt werden.
Das Konzentrat aus der Turbine muss unter allen Betriebsbedin-
gungen frei in einen Abfluss fließen können. Die Mindesthöhe
über dem Wasserspiegel im Abfluss muss 300 mm betragen. Das
Rohr von der Turbine zur Ablaufleitung muss über seine gesamte
Länge den gleichen Durchmesser haben. Die Ablaufleitung muss
größer als das Rohr sein und offen stehen, damit das Konzentrat
- eine Mischung aus Luft und Wasser (Schaum) - frei austreten
kann.
8
Abbildung
Abb. 16 Ablaufleitung von einer Pelton-Turbine
Der Konzentratauslass muss unter allen Betriebsbe-
dingungen frei sein. Wenn eine Druckleitung an den
Konzentratauslass angeschlossen werden soll, muss
diese Leitung über einen Luftauslass verfügen.
3.3.4 Druckerhöhungssystem BMSX
Eine BMSX-Anlage besteht aus einer Pumpe vom Typ BMS hs
als Hochdruckpumpe und einer Pumpe vom Typ BMS hp als
Druckerhöhungspumpe. Der Drucktauscher der BMSX wird ins-
talliert, um Energie aus dem Hochdruckkonzentrat zurückzuge-
winnen.
Abb. 17 Druckerhöhungssystem BMSX
Installieren der Pumpe BMS hs
Siehe Abschnitt
3.3.1 Pumpe BMS
Installieren der Pumpe BMS hp
Siehe Abschnitt
3.3.2 Pumpe BMS
Min. 30°
Min. 300 mm
hs.
hp.
