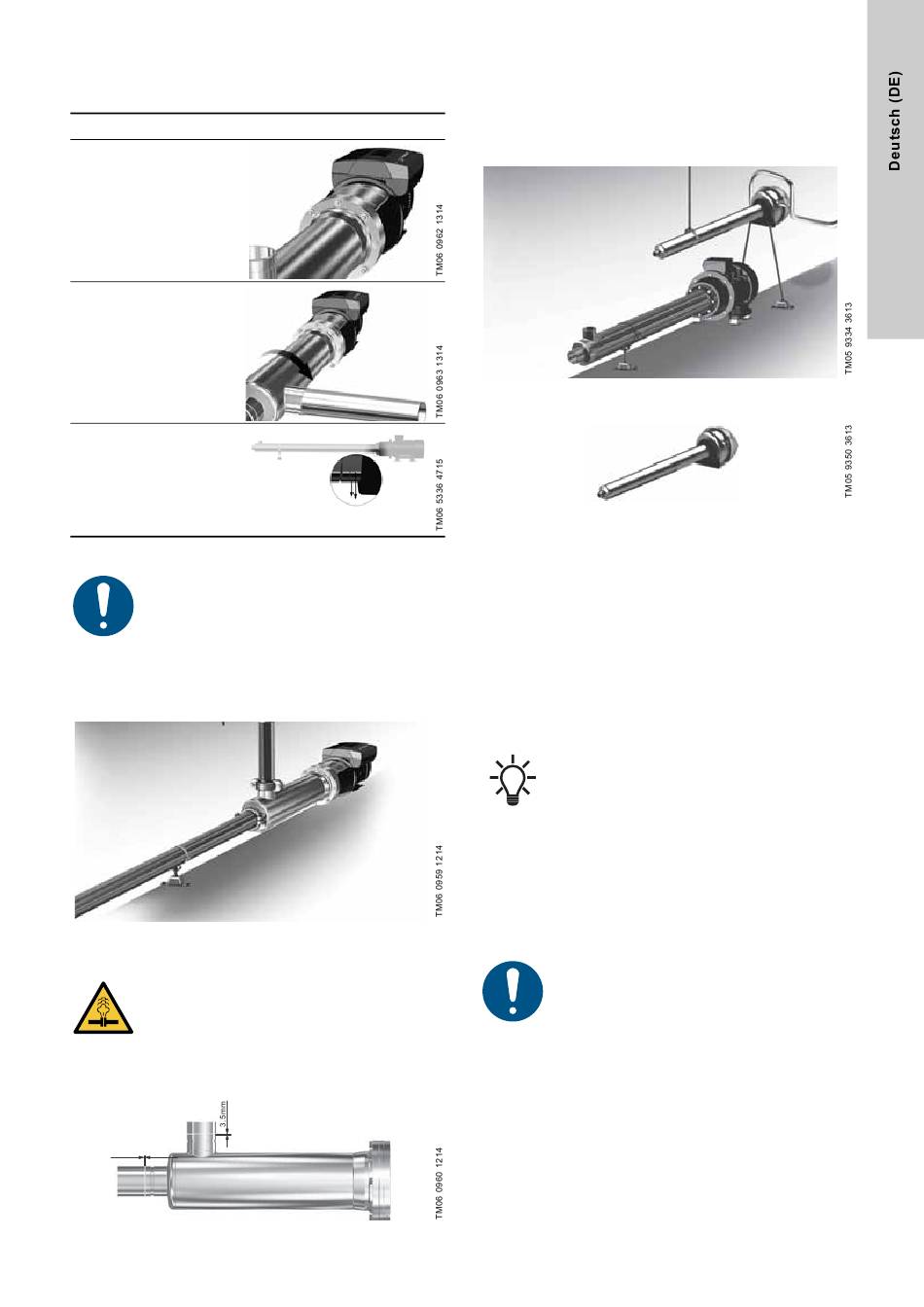

Grundfos BMS series Montage- Und Betriebsanleitung Seite 7

Stellung der Zulaufleitung
Um die Stellung der Zulaufleitung zu ändern, führen Sie die fol-
genden Schritte aus.
Schritt Beschreibung
Lösen Sie alle acht
1 Schrauben im
Flansch.
Bringen Sie die
Zulaufleitung in die
erforderliche Stel-
2
lung. Ziehen Sie
alle Schrauben mit
33 Nm fest.
Überprüfen Sie die
Anordnung der Ent-
3 leerungsöffnungen
- diese müssen
nach unten weisen.
Spülen der Anlage
Um Verunreinigungen zu vermeiden, spülen Sie die
Leitungen, bevor Sie die Zulauf- und Druckleitung
anschließen.
Rohrleitungsanschluss
Sowohl die Zulauf- als auch die Druckleitung sind mit Kupplungs-
muffen für Victaulic-Kupplungen ausgestattet. Sie müssen in der
Nähe des Rohrendes abgestützt werden.
Abb. 12 Rohrhalter
WARNUNG
Anlage unter Druck
Tod oder ernsthafte Personenschäden
- Vermeiden Sie Spannungszustände im Rohrlei-
tungssystem.
Beim Montieren der Victaulic-Kupplungen ist es wichtig, einen
Spalt von 3.5 mm zwischen den beiden Rohren zu belassen.
3.5mm
Abb. 13 Spalt zwischen den Rohren
Abbildung
Entleerungsöffnungen
3.3.3 Druckerhöhungssystem BMST
Eine BMST-Anlage besteht aus einer Pumpe vom Typ BMS hs als
Primärpumpe und einer Pumpe vom Typ BMT als Sekundär-
pumpe. Die BMT-Pumpe wird durch das Hochdruckkonzentrat
der Membran angetrieben und als Speisepumpe für die Primär-
pumpe BMS hs verwendet.
Abb. 14 Druckerhöhungssystem BMST
Abb. 15 Druckmodul BMT
Installieren der Pumpe BMS hs
Siehe Abschnitt 3.3.1 Pumpe BMS
Anheben und Bewegen der BMT-Pumpe
1. Heben Sie die Pumpe an die richtige Stelle und senken Sie
sie langsam ab.
2. Montieren und befestigen Sie die Pumpe.
3. Stützen Sie die Pumpe mithilfe der Halterung hinter dem Tur-
binengehäuse in der Nähe der Turbine ab.
4. Verwenden Sie am anderen Ende ein Spannstück oder eine
ähnliche Vorrichtung. Siehe das Beispiel in Abb. 14.
Installieren der BMT-Pumpe
Verwenden Sie Schwingungsdämpfer.
Die BMT-Pumpe muss waagerecht montiert werden. Sollte sich
zwischen dem Fundament oder dem Rahmen und der BMT-
Pumpe ein Spalt befinden, verwenden Sie eine Wasserwaage,
Fühlerlehre und Unterlegbleche, um die Pumpe in eine waage-
rechte Position zu bringen. Befestigen Sie danach die Pumpe je
nach Fundament oder Rahmen mithilfe von geeigneten Schrau-
ben.
Spülen der Anlage
Um Verunreinigungen zu vermeiden, spülen Sie die
Leitungen, bevor Sie die Zulauf- und Druckleitung
anschließen.
Rohrleitungsanschluss
Siehe Abschnitt Rohrleitungsanschluss
hs.
der Pumpe BMS hs.
7
