Montage des Anschlussrohrs
Um die Wartung der Pumpe und des Motors zu erleichtern, mon-
tieren Sie den mitgelieferten Service-Steckverbinder in der
Anlage.
1. Bringen Sie die beiden Gummiteile an.
2. Montieren Sie den Service-Steckverbinder.

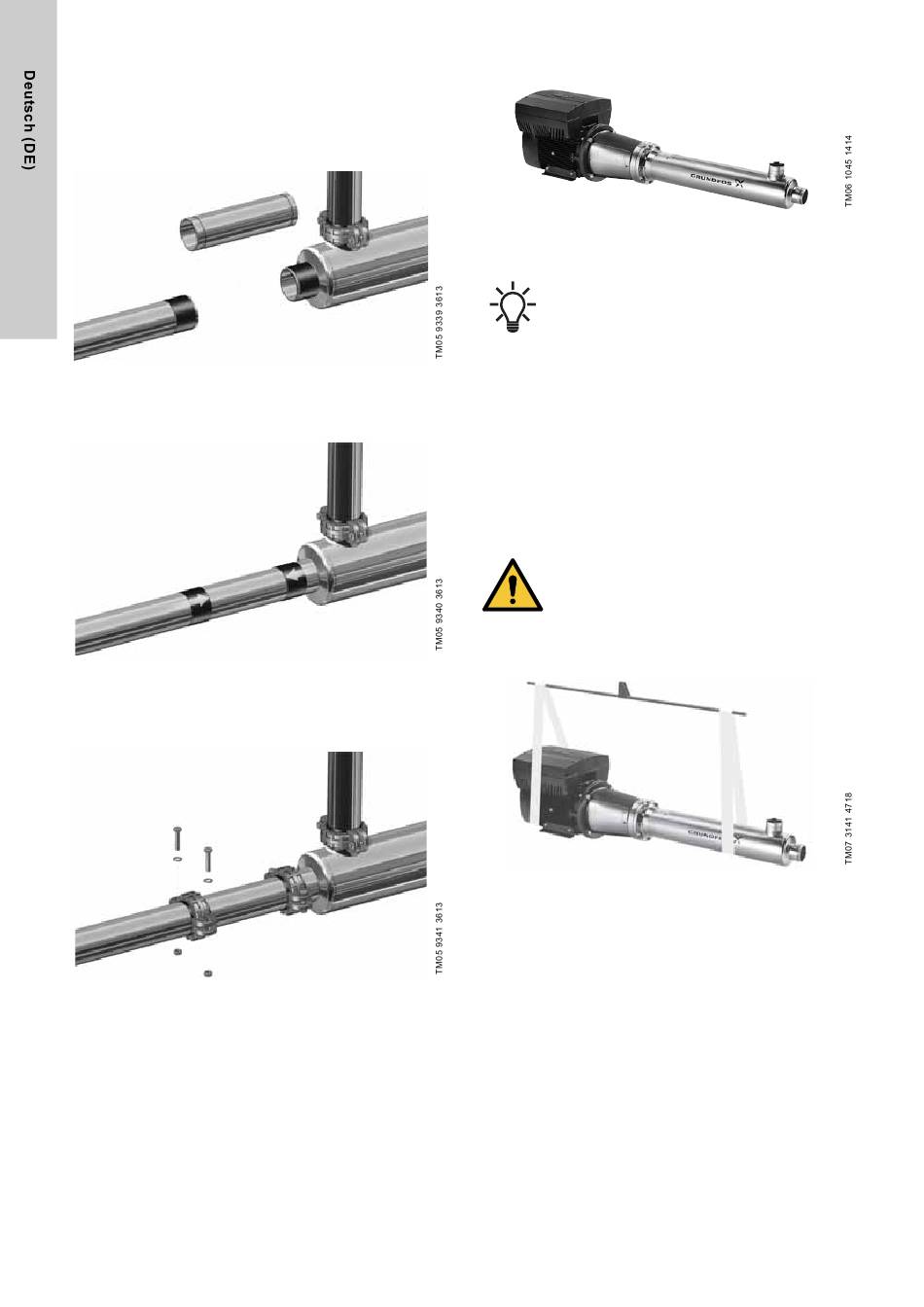

Abb. 7
Anordnung der Gummiteile
3. Schieben Sie die beiden Gummiteile über den Service-Steck-
verbinder.
Abb. 8
Anordnung des Service-Steckverbinders und der
Gummiteile
4. Setzen Sie die Victaulic-Kupplungen ein und ziehen Sie die
Schrauben mit 33 Nm fest.
Abb. 9
Victaulic-Kupplungen
Beim Installieren einer BMS-hs-Pumpe kann nun der elektrische
Anschluss durchgeführt werden. Siehe Abschnitt
BMS
hs.
Für die Installation einer BMST-Anlage siehe Abschnitt
und Bewegen der
BMT-Pumpe.
Für die Installation einer BMSX-Anlage siehe Abschnitt
ren der Pumpe BMS
hp.
6
3.3.2 Pumpe BMS hp
Abb. 10 Pumpe BMS hp
Motor- und Pumpeninstallation
Die Pumpe und der Motor müssen auf gleichem Niveau installiert
werden. Sollte sich zwischen dem Fundament und dem Motor
oder der Pumpe ein Spalt befinden, verwenden Sie eine Wasser-
waage, Fühlerlehre und Unterlegbleche, um den Motor in eine
waagerechte Position zu bringen. Befestigen Sie danach den
Motor und die Pumpe je nach Fundament mithilfe von geeigneten
Schrauben (4 x M10).
Anheben und Bewegen der Pumpe
Heben Sie die Pumpe an die richtige Stelle.
Abb. 11 Beispiel für das Anheben der Pumpe
3.4.1 Pumpe
Anheben
Installie-
Wir empfehlen, Schwingungsdämpfer einzusetzen.
WARNUNG
Herabfallende Gegenstände
Tod oder ernsthafte Personenschäden
- Beachten Sie die örtlich geltenden Grenzwerte für
das manuelle Heben und Bewegen von Gegen-
ständen.
- Verwenden Sie zum Heben der Pumpe Gurte,
heben Sie aber nicht die Lüfterhaube an.
- Verwenden Sie zertifizierte und zugelassene
Hebevorrichtungen. Siehe Typenschild.
