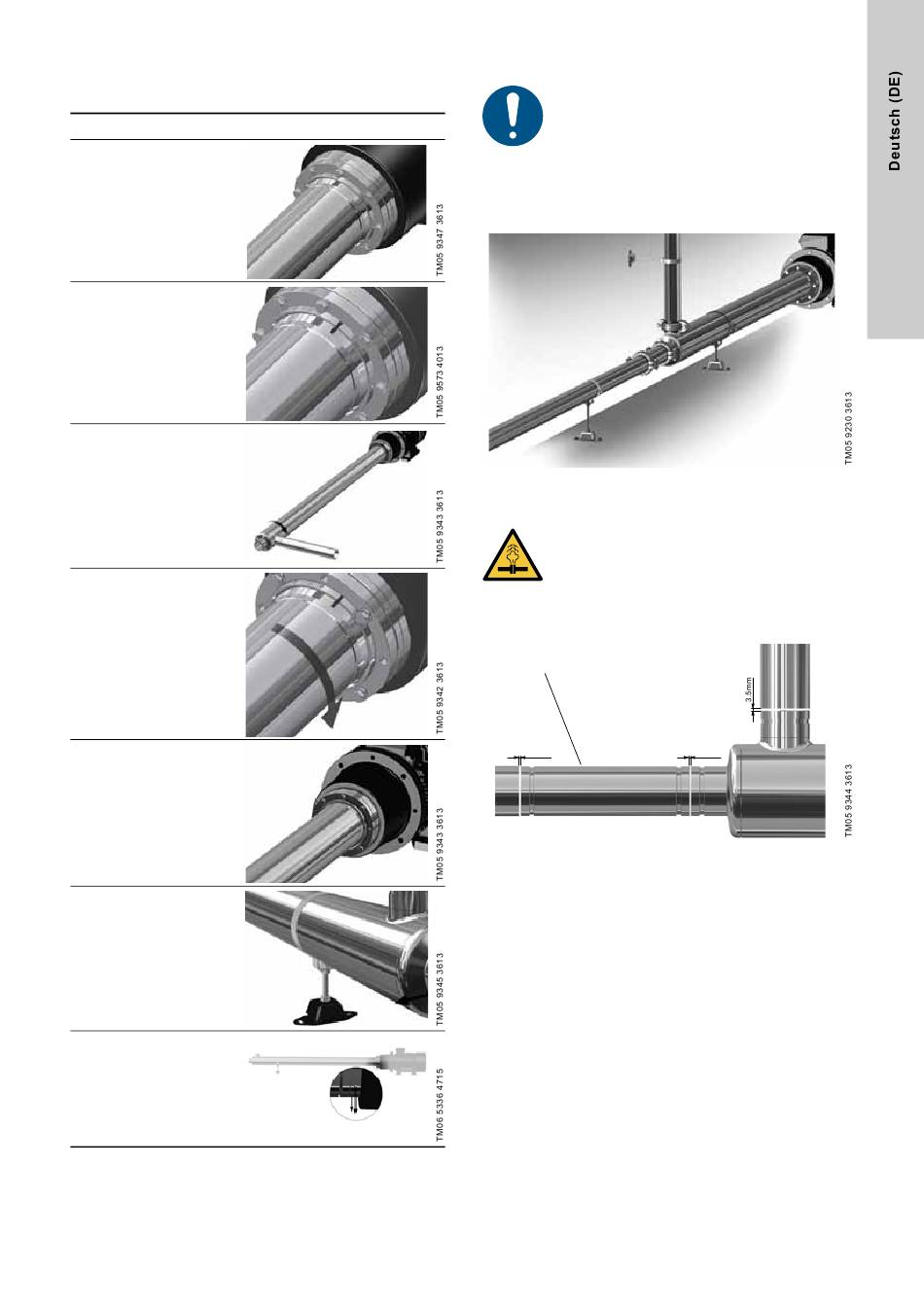

Stellung der Zulaufleitung
Um die Stellung der Zulaufleitung zu ändern, führen Sie die fol-
genden Schritte aus.
Schritt Beschreibung
Lösen Sie die
1
Schrauben M10
und M12.
Markieren Sie die
Pumpenkappe
2
und Überwurfmut-
ter.
Drehen Sie die
Zulaufleitung in
die gewünschte
Stellung und ver-
3
gewissern Sie
sich, dass die
Überwurfmutter
der Bewegung
folgt.
Überprüfen Sie
4
die Markierung.
Setzen Sie alle
Schrauben wie-
der ein. Ziehen
5
Sie alle Schrau-
ben mit 33 Nm
fest.
Befestigen Sie
6
den Stützfuß am
Fundament.
Überprüfen Sie
die Anordnung der
7
Entleerungsöff-
nungen.
Abbildung
Entleerungsöffnungen
Spülen der Anlage
Um eine Verunreinigung der Pumpe zu vermeiden,
spülen Sie die Leitungen, bevor Sie die Zulauf- und
Druckleitung anschließen.
Rohrleitungsanschluss
Sowohl die Zulauf- als auch die Druckleitung sind mit Kupplungs-
muffen für Victaulic-Kupplungen ausgestattet. Sie müssen in der
Nähe des Rohrendes abgestützt werden.
Abb. 5
Rohrhalter
WARNUNG
Anlage unter Druck
Tod oder ernsthafte Personenschäden
- Vermeiden Sie Spannungszustände im Rohrlei-
tungssystem.
Beim Montieren der Victaulic-Kupplungen ist es wichtig, einen
Spalt von 3.5 mm zwischen den beiden Rohren zu belassen.
Service-Steckverbinder
3.5mm
Abb. 6
Spalt zwischen den Rohren
3.5mm
