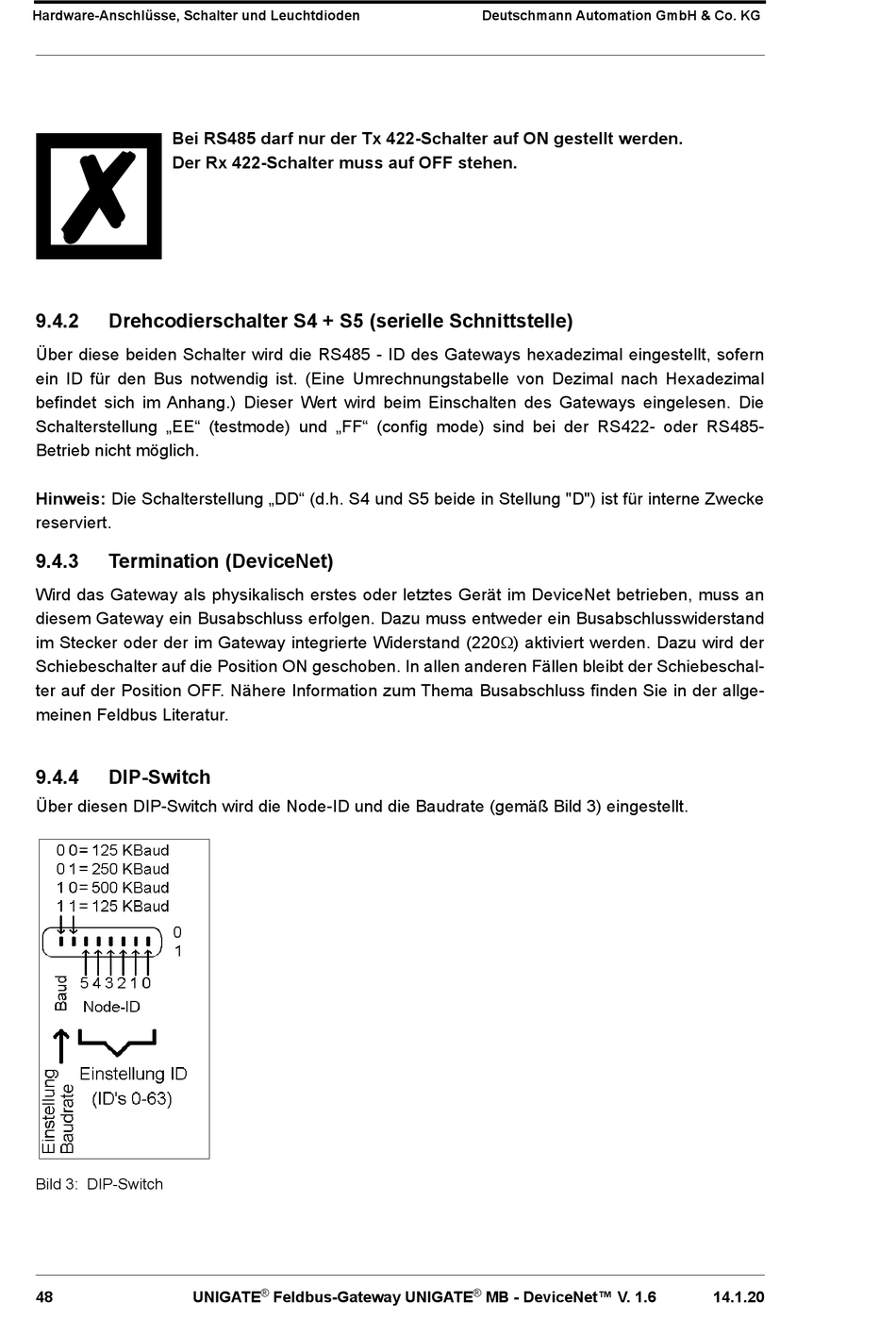

Hardware-Anschlüsse, Schalter und Leuchtdioden
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.
9.4.2
Drehcodierschalter S4 + S5 (serielle Schnittstelle)
Über diese beiden Schalter wird die RS485 - ID des Gateways hexadezimal eingestellt, sofern
ein ID für den Bus notwendig ist. (Eine Umrechnungstabelle von Dezimal nach Hexadezimal
befindet sich im Anhang.) Dieser Wert wird beim Einschalten des Gateways eingelesen. Die
Schalterstellung „EE" (testmode) und „FF" (config mode) sind bei der RS422- oder RS485-
Betrieb nicht möglich.
Hinweis: Die Schalterstellung „DD" (d.h. S4 und S5 beide in Stellung "D") ist für interne Zwecke
reserviert.
9.4.3
Termination (DeviceNet)
Wird das Gateway als physikalisch erstes oder letztes Gerät im DeviceNet betrieben, muss an
diesem Gateway ein Busabschluss erfolgen. Dazu muss entweder ein Busabschlusswiderstand
im Stecker oder der im Gateway integrierte Widerstand (220) aktiviert werden. Dazu wird der
Schiebeschalter auf die Position ON geschoben. In allen anderen Fällen bleibt der Schiebeschal-
ter auf der Position OFF. Nähere Information zum Thema Busabschluss finden Sie in der allge-
meinen Feldbus Literatur.
9.4.4
DIP-Switch
Über diesen DIP-Switch wird die Node-ID und die Baudrate (gemäß Bild 3) eingestellt.
Bild 3: DIP-Switch
