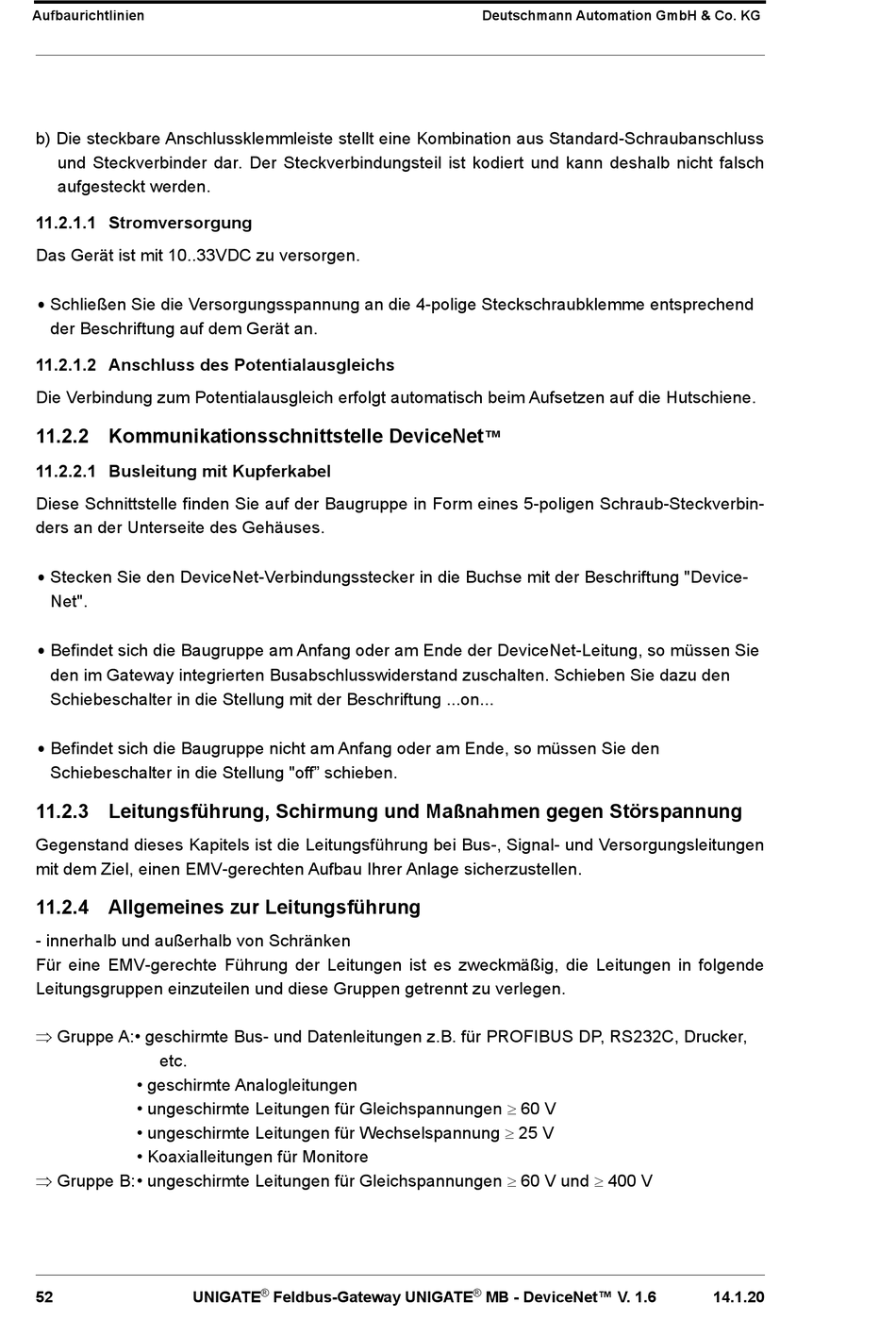

Aufbaurichtlinien
b) Die steckbare Anschlussklemmleiste stellt eine Kombination aus Standard-Schraubanschluss
und Steckverbinder dar. Der Steckverbindungsteil ist kodiert und kann deshalb nicht falsch
aufgesteckt werden.
11.2.1.1 Stromversorgung
Das Gerät ist mit 10..33VDC zu versorgen.
•
Schließen Sie die Versorgungsspannung an die 4-polige Steckschraubklemme entsprechend
der Beschriftung auf dem Gerät an.
11.2.1.2 Anschluss des Potentialausgleichs
Die Verbindung zum Potentialausgleich erfolgt automatisch beim Aufsetzen auf die Hutschiene.
11.2.2 Kommunikationsschnittstelle DeviceNet
11.2.2.1 Busleitung mit Kupferkabel
Diese Schnittstelle finden Sie auf der Baugruppe in Form eines 5-poligen Schraub-Steckverbin-
ders an der Unterseite des Gehäuses.
•
Stecken Sie den DeviceNet-Verbindungsstecker in die Buchse mit der Beschriftung "Device-
Net".
•
Befindet sich die Baugruppe am Anfang oder am Ende der DeviceNet-Leitung, so müssen Sie
den im Gateway integrierten Busabschlusswiderstand zuschalten. Schieben Sie dazu den
Schiebeschalter in die Stellung mit der Beschriftung ...on...
•
Befindet sich die Baugruppe nicht am Anfang oder am Ende, so müssen Sie den
Schiebeschalter in die Stellung "off" schieben.
11.2.3 Leitungsführung, Schirmung und Maßnahmen gegen Störspannung
Gegenstand dieses Kapitels ist die Leitungsführung bei Bus-, Signal- und Versorgungsleitungen
mit dem Ziel, einen EMV-gerechten Aufbau Ihrer Anlage sicherzustellen.
11.2.4 Allgemeines zur Leitungsführung
- innerhalb und außerhalb von Schränken
Für eine EMV-gerechte Führung der Leitungen ist es zweckmäßig, die Leitungen in folgende
Leitungsgruppen einzuteilen und diese Gruppen getrennt zu verlegen.
Gruppe A:• geschirmte Bus- und Datenleitungen z.B. für PROFIBUS DP, RS232C, Drucker,
etc.
• geschirmte Analogleitungen
• ungeschirmte Leitungen für Gleichspannungen 60 V
• ungeschirmte Leitungen für Wechselspannung 25 V
• Koaxialleitungen für Monitore
Gruppe B:• ungeschirmte Leitungen für Gleichspannungen 60 V und 400 V
52
UNIGATE
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
™
®
MB - DeviceNet™ V. 1.6
14.1.20
