Deutschmann Automation GmbH & Co. KG

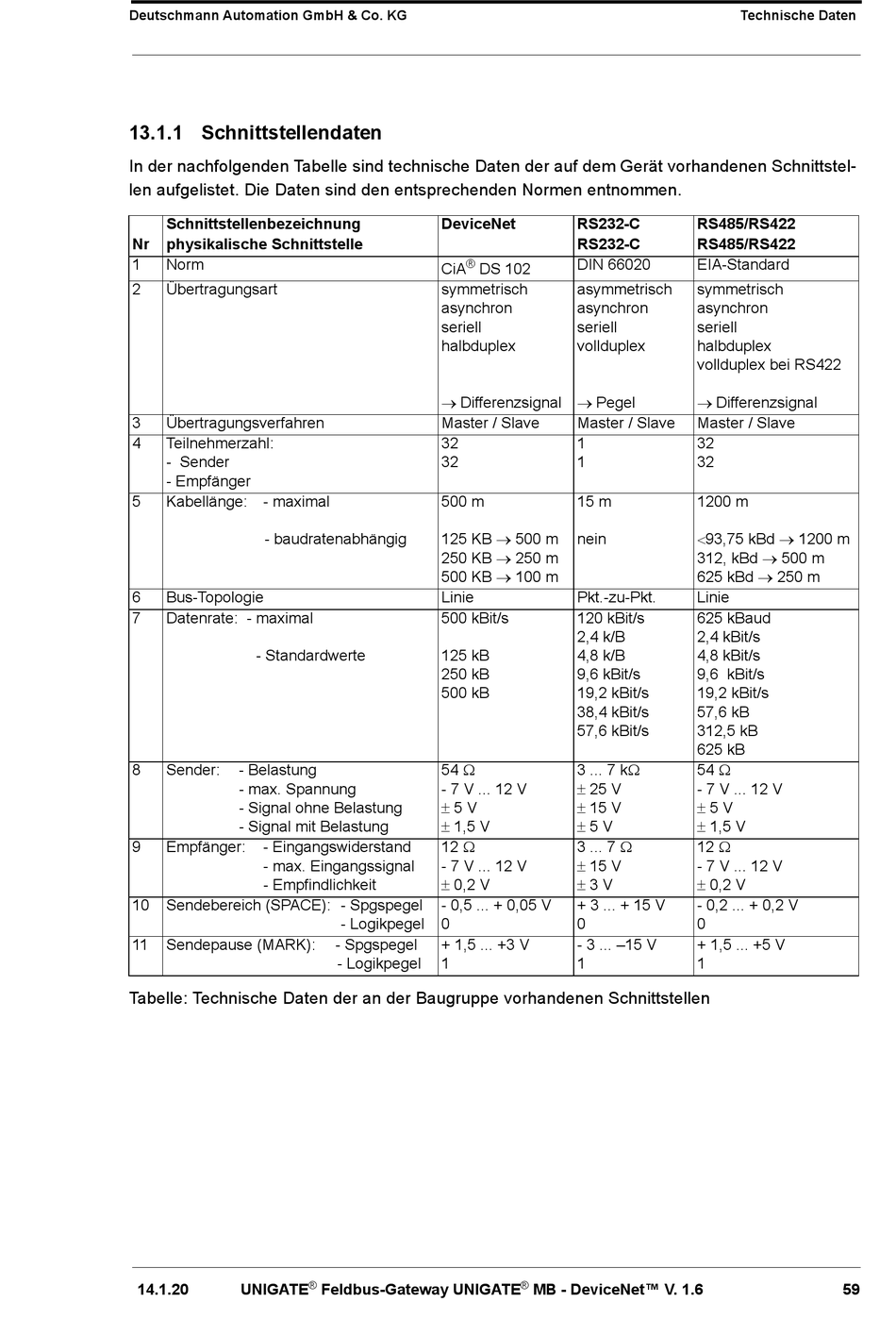

13.1.1 Schnittstellendaten
In der nachfolgenden Tabelle sind technische Daten der auf dem Gerät vorhandenen Schnittstel-
len aufgelistet. Die Daten sind den entsprechenden Normen entnommen.
Schnittstellenbezeichnung
Nr
physikalische Schnittstelle
1
Norm
2
Übertragungsart
3
Übertragungsverfahren
4
Teilnehmerzahl:
- Sender
- Empfänger
5
Kabellänge: - maximal
- baudratenabhängig
6
Bus-Topologie
7
Datenrate: - maximal
- Standardwerte
8
Sender:
- Belastung
- max. Spannung
- Signal ohne Belastung
- Signal mit Belastung
9
Empfänger:
- Eingangswiderstand
- max. Eingangssignal
- Empfindlichkeit
10
Sendebereich (SPACE): - Spgspegel
11
Sendepause (MARK):
Tabelle: Technische Daten der an der Baugruppe vorhandenen Schnittstellen
14.1.20
UNIGATE
DeviceNet
®
CiA
symmetrisch
asynchron
seriell
halbduplex
Differenzsignal
Master / Slave
32
32
500 m
125 KB 500 m
250 KB 250 m
500 KB 100 m
Linie
500 kBit/s
125 kB
250 kB
500 kB
54
- 7 V ... 12 V
5 V
1,5 V
12
- 7 V ... 12 V
0,2 V
- 0,5 ... + 0,05 V
- Logikpegel
0
- Spgspegel
+ 1,5 ... +3 V
- Logikpegel
1
®
Feldbus-Gateway UNIGATE
RS232-C
RS232-C
DIN 66020
DS 102
asymmetrisch
asynchron
seriell
vollduplex
Pegel
Master / Slave
1
1
15 m
nein
Pkt.-zu-Pkt.
120 kBit/s
2,4 k/B
4,8 k/B
9,6 kBit/s
19,2 kBit/s
38,4 kBit/s
57,6 kBit/s
3 ... 7 k
25 V
15 V
5 V
3 ... 7
15 V
3 V
+ 3 ... + 15 V
0
- 3 ... –15 V
1
®
MB - DeviceNet™ V. 1.6
Technische Daten
RS485/RS422
RS485/RS422
EIA-Standard
symmetrisch
asynchron
seriell
halbduplex
vollduplex bei RS422
Differenzsignal
Master / Slave
32
32
1200 m
93,75 kBd 1200 m
312, kBd 500 m
625 kBd 250 m
Linie
625 kBaud
2,4 kBit/s
4,8 kBit/s
9,6 kBit/s
19,2 kBit/s
57,6 kB
312,5 kB
625 kB
54
- 7 V ... 12 V
5 V
1,5 V
12
- 7 V ... 12 V
0,2 V
- 0,2 ... + 0,2 V
0
+ 1,5 ... +5 V
1
59
