Deutschmann Automation GmbH & Co. KG

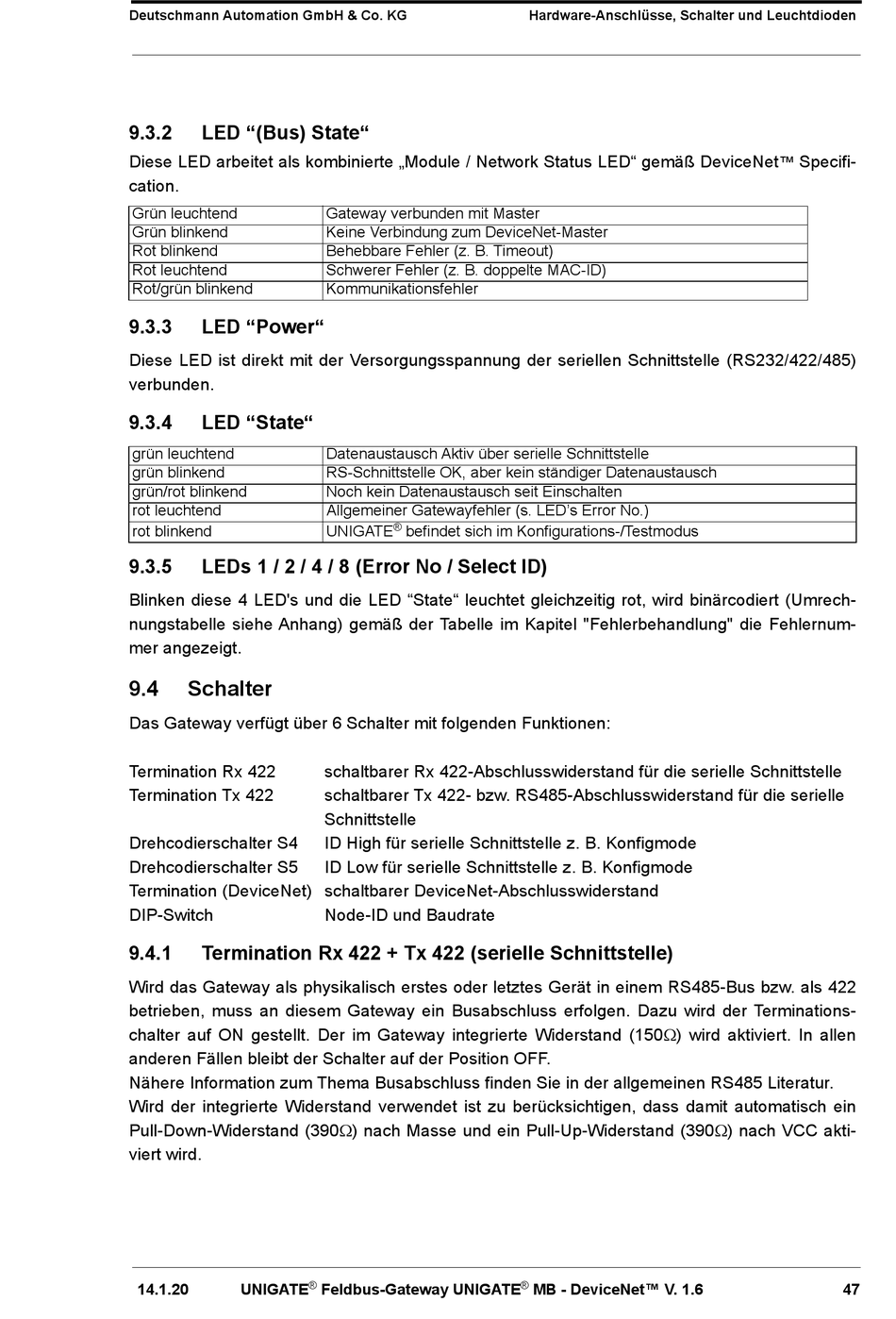

9.3.2
LED "(Bus) State"
Diese LED arbeitet als kombinierte „Module / Network Status LED" gemäß DeviceNet
cation.
Grün leuchtend
Grün blinkend
Rot blinkend
Rot leuchtend
Rot/grün blinkend
9.3.3
LED "Power"
Diese LED ist direkt mit der Versorgungsspannung der seriellen Schnittstelle (RS232/422/485)
verbunden.
9.3.4
LED "State"
grün leuchtend
grün blinkend
grün/rot blinkend
rot leuchtend
rot blinkend
9.3.5
LEDs 1 / 2 / 4 / 8 (Error No / Select ID)
Blinken diese 4 LED's und die LED "State" leuchtet gleichzeitig rot, wird binärcodiert (Umrech-
nungstabelle siehe Anhang) gemäß der Tabelle im Kapitel "Fehlerbehandlung" die Fehlernum-
mer angezeigt.
9.4
Schalter
Das Gateway verfügt über 6 Schalter mit folgenden Funktionen:
Termination Rx 422
Termination Tx 422
Drehcodierschalter S4
Drehcodierschalter S5
Termination (DeviceNet) schaltbarer DeviceNet-Abschlusswiderstand
DIP-Switch
9.4.1
Termination Rx 422 + Tx 422 (serielle Schnittstelle)
Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422
betrieben, muss an diesem Gateway ein Busabschluss erfolgen. Dazu wird der Terminations-
chalter auf ON gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen
anderen Fällen bleibt der Schalter auf der Position OFF.
Nähere Information zum Thema Busabschluss finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet ist zu berücksichtigen, dass damit automatisch ein
Pull-Down-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC akti-
viert wird.
14.1.20
UNIGATE
Gateway verbunden mit Master
Keine Verbindung zum DeviceNet-Master
Behebbare Fehler (z. B. Timeout)
Schwerer Fehler (z. B. doppelte MAC-ID)
Kommunikationsfehler
Datenaustausch Aktiv über serielle Schnittstelle
RS-Schnittstelle OK, aber kein ständiger Datenaustausch
Noch kein Datenaustausch seit Einschalten
Allgemeiner Gatewayfehler (s. LED's Error No.)
®
UNIGATE
befindet sich im Konfigurations-/Testmodus
schaltbarer Rx 422-Abschlusswiderstand für die serielle Schnittstelle
schaltbarer Tx 422- bzw. RS485-Abschlusswiderstand für die serielle
Schnittstelle
ID High für serielle Schnittstelle z. B. Konfigmode
ID Low für serielle Schnittstelle z. B. Konfigmode
Node-ID und Baudrate
®
Feldbus-Gateway UNIGATE
Hardware-Anschlüsse, Schalter und Leuchtdioden
®
MB - DeviceNet™ V. 1.6
Specifi-
™
47
