6
Bedienungsanleitung
Das Gerät kann über das Displaymodul sowie das HART-Protokoll parametriert werden.
Im Folgenden wird die Bedienung und Parametrierung des Gerätes mittels Displaymodul
beschrieben (gültig ab Softwarestand 2.0.0 des Displaymoduls).
Eine Übersicht über die Menüstruktur finden Sie auf der letzten Seite dieses Dokumentes.
6.1
Grundlagen des Parametrierkonzeptes
Voraussetzung für eine korrekte Füllstandmessung ist eine korrekte Druckmessung. Be-
achten Sie hierbei insbesondere, dass es durch die Einbaulage zu einer Veränderung des
Messwertes kommen kann. Führen Sie deshalb vor der Inbetriebnahme im eingebauten
Zustand eine Lagekorrektur durch (siehe 6.5.4.2).
Für die hydrostatische Füllstandmessung sind folgende Informationen notwendig:
Dichte des Messstoffes
Bezugspunkt für Füllstandwerte (Füllstand-Null)
Tankform (für Füllvolumen und -gewicht)
Über die Dichte kann aus dem gemessenen Druck die Füllhöhe berechnet werden. Mittels
der Füllstands-Null wird die Füllstandmessung von der Druckmessung entkoppelt. Für die
Berechnung von Füllvolumen bzw. –gewicht muss die Größe und Form des Tanks defi-
niert werden.
HINWEIS: Physikalisch korrekt wäre es, bei der Füllmenge von der Masse zu sprechen.
Im Sprachgebrauch hat sich jedoch der nicht eindeutige Begriff „Gewicht" eingebürgert.
Ziel des Parametrierkonzeptes ist ein intuitiver Zugang. Im Folgenden wird deshalb der
Begriff „Füllgewicht" und nicht „Füllmasse" verwendet.
6.1.1
Der Bezugspunkt für Füllstandwerte
Der Bezugspunkt für Füllstandwerte gibt
an, welcher Füllstand Null Meter Füllhöhe
entsprechen soll. Sie können diesen Be-
zugspunkt für den Füllstand (Füllstand-
Null) unabhängig von der Lage des Pro-
zessanschlusses wählen (Druck-Null).
Die Parametrierung des Bezugspunktes
erfolgt durch Eingabe des Höhenoffsets.
Dieser gibt die Höhendifferenz zwischen
Druck-Null und Füllstand-Null an. Ein posi-
tiver Höhenoffset bedeutet, dass die Füll-
stand-Null oberhalb der Druck-Null liegt.
Bei einem negativen Höhenoffset liegt die
Füllstand-Null unterhalb der Druck-Null.
Wenn die Füllstand-Null auf Höhe des Pro-
zessanschlusses liegen soll, setzen Sie
den Höhenoffset zu Null.
Durch den Höhenoffset ist die Füllstandmessung von der Druckmessung entkoppelt. Alle
Parameter und Messwerte der Füllstandmessung beziehen sich auf die Füllstand-Null.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL

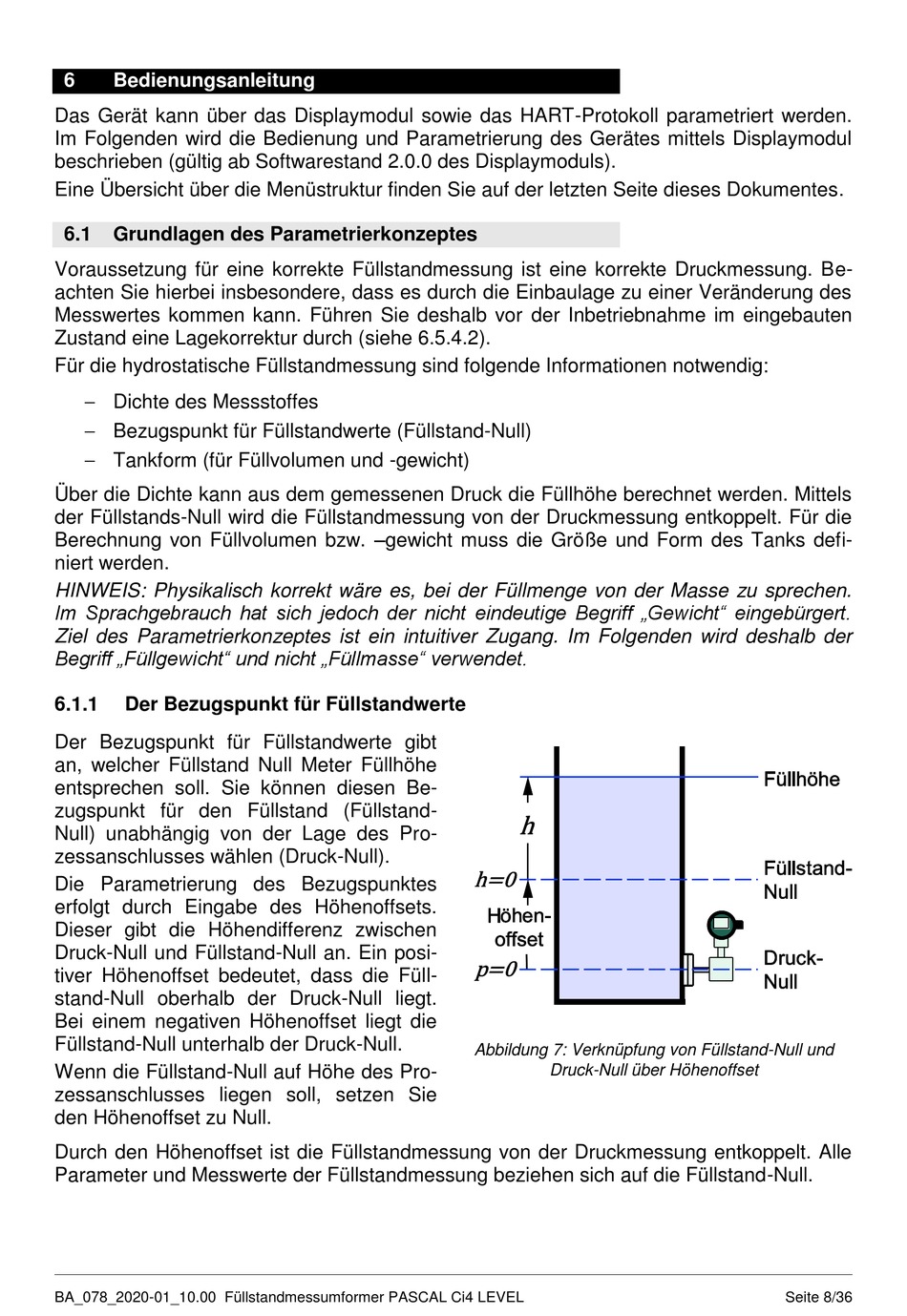

Abbildung 7: Verknüpfung von Füllstand-Null und
