das seit dem Start eingefüllte Volumen an. Bei Einlernen durch Entleeren geben Sie das
seit dem Start entnommene Volumen mit negativem Vorzeichen an. Beim Einschalten der
Tankform werden die Stützpunkte so sortiert und angepasst, dass eine gültige Tabelle mit
der Füllstand-Null als Bezug entsteht (s.u.)
Tankform ein/ausschalten
Die Tankform kann nicht gleichzeitig editiert und für die Volumenberechnung verwendet
werden. Vor dem Ändern oder Einlernen der Tankform muss diese ausgeschaltet werden.
Wenn als Messgröße Volumen oder Gewicht gewählt ist, wird dann am Stromausgang der
eingestellte Alarmstrom ausgegeben.
Beim Einschalten der Tankform werden folgende Schritte ausgeführt:
Sortieren der Stützpunkte aufsteigend nach Höhe
Löschen von sehr nah beieinander liegenden Stützpunkten (Höhendifferenz <0,1
mm)
Prüfen, ob Volumenwerte ebenfalls aufsteigend angeordnet sind
ggf. verschieben der Volumenwerte, so dass die Ausgleichskurve durch den Punkt
3
0 m / 0 m
geht
Durch das automatische Sortieren können sehr leicht Stützpunkte gelöscht oder hinzuge-
fügt werden. Wenn z.B. für die notwendige Genauigkeit ein weiterer Stützpunkt erforder-
lich ist, kann dieser einfach am Ende der Tabelle angefügt werden. Durch das automati-
sche Sortieren wird dieser beim Einschalten an die richtige Stelle in der Stützpunktliste
verschoben.
Wenn beim Einlernen aus Versehen die gleiche Füllhöhe zweimal eingelernt wurde, liegen
zwei Stützpunkte sehr nah beieinander, was zu Problemen bei der Volumenberechnung
führen kann. Durch die Prüfung auf sehr nah beieinander liegende Stützpunkte wird der
überflüssige Stützpunkt gelöscht.
Das Prüfen der Volumenwerte vermeidet Eingabefehler. Die Tabelle kann nicht einge-
schaltet werden, wenn die Volumenwerte nach der Sortierung der Höhenwerte nicht eben-
falls aufsteigend sortiert sind.
Die Füllstand-Null gilt für alle Füllstandsgrößen. Daraus folgt, dass der Höhenwert 0 m
zwingend dem Volumen 0 m
sichergestellt, indem beim Einschalten der Tabelle die Volumenwerte so verschoben wer-
den, dass die Ausgleichskurve durch 0/0 geht.
Durch das Sortieren und Verschieben wird eine eingelernte Tabelle in das notwendige
Format gebracht. Die nachfolgende Abbildung zeigt die Vorgehensweise an einem Bei-
spiel.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
3
(oder in anderen Einheiten) entsprechen muss. Dies wird

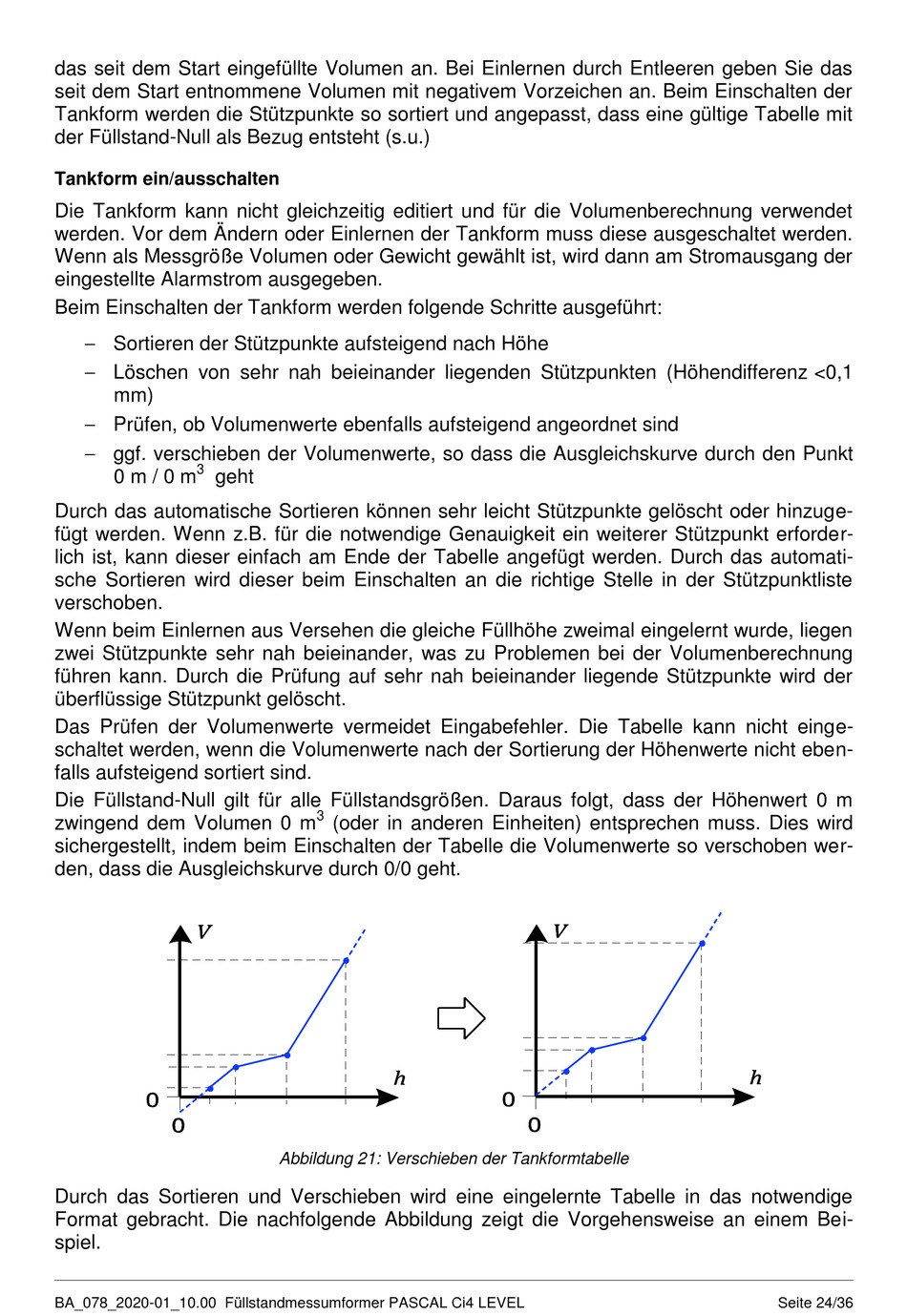

Abbildung 21: Verschieben der Tankformtabelle
Seite 24/36
