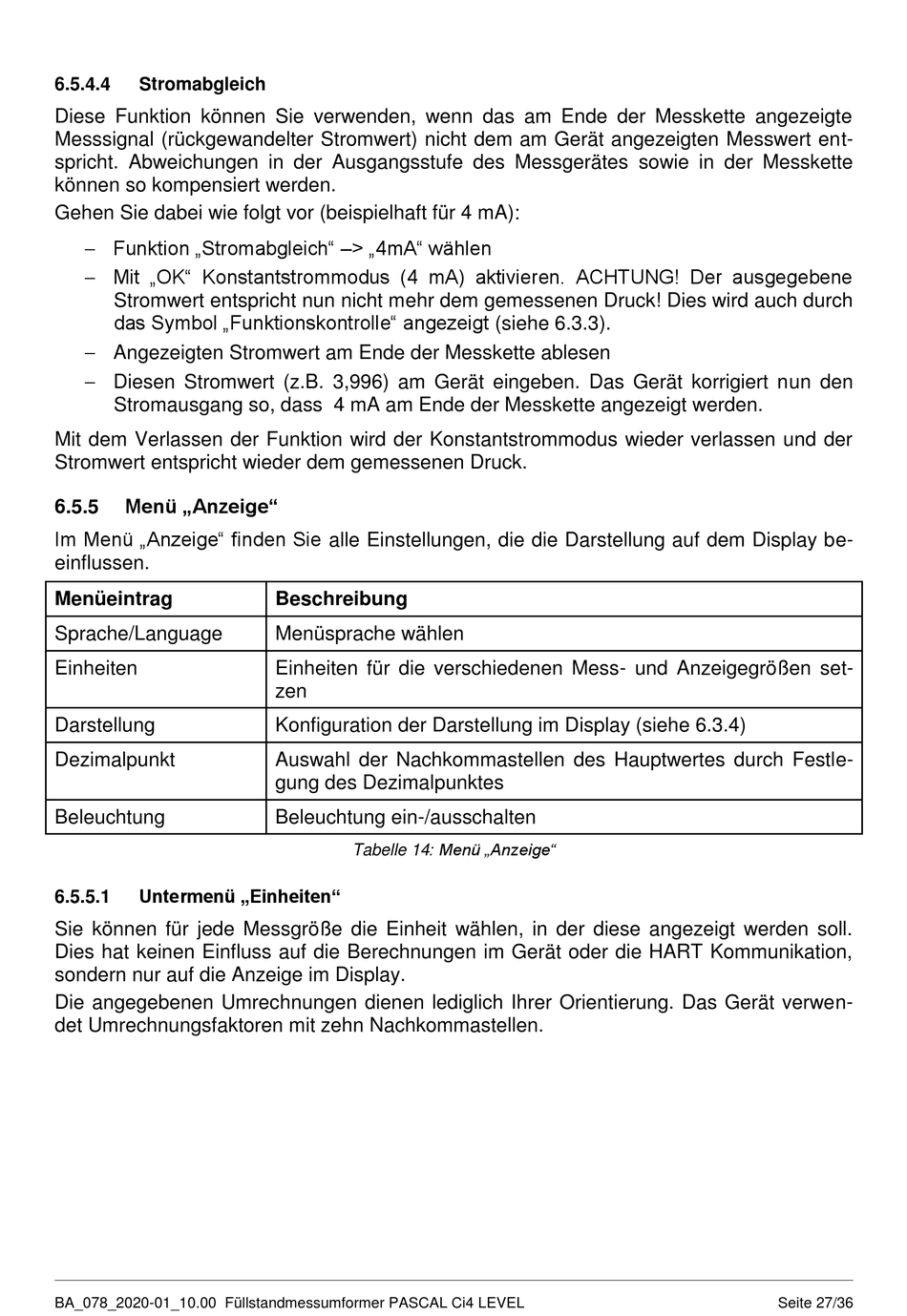

6.5.4.4
Stromabgleich
Diese Funktion können Sie verwenden, wenn das am Ende der Messkette angezeigte
Messsignal (rückgewandelter Stromwert) nicht dem am Gerät angezeigten Messwert ent-
spricht. Abweichungen in der Ausgangsstufe des Messgerätes sowie in der Messkette
können so kompensiert werden.
Gehen Sie dabei wie folgt vor (beispielhaft für 4 mA):
Funktion „Stromabgleich" –> „4mA" wählen
Mit „OK" Konstantstrommodus (4 mA) aktivieren. ACHTUNG! Der ausgegebene
Stromwert entspricht nun nicht mehr dem gemessenen Druck! Dies wird auch durch
das Symbol „Funktionskontrolle" angezeigt (siehe 6.3.3).
Angezeigten Stromwert am Ende der Messkette ablesen
Diesen Stromwert (z.B. 3,996) am Gerät eingeben. Das Gerät korrigiert nun den
Stromausgang so, dass 4 mA am Ende der Messkette angezeigt werden.
Mit dem Verlassen der Funktion wird der Konstantstrommodus wieder verlassen und der
Stromwert entspricht wieder dem gemessenen Druck.
Menü „Anzeige"
6.5.5
Im Menü „Anzeige" finden Sie alle Einstellungen, die die Darstellung auf dem Display be-
einflussen.
Menüeintrag
Sprache/Language
Einheiten
Darstellung
Dezimalpunkt
Beleuchtung
Untermenü „Einheiten"
6.5.5.1
Sie können für jede Messgröße die Einheit wählen, in der diese angezeigt werden soll.
Dies hat keinen Einfluss auf die Berechnungen im Gerät oder die HART Kommunikation,
sondern nur auf die Anzeige im Display.
Die angegebenen Umrechnungen dienen lediglich Ihrer Orientierung. Das Gerät verwen-
det Umrechnungsfaktoren mit zehn Nachkommastellen.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Beschreibung
Menüsprache wählen
Einheiten für die verschiedenen Mess- und Anzeigegrößen set-
zen
Konfiguration der Darstellung im Display (siehe 6.3.4)
Auswahl der Nachkommastellen des Hauptwertes durch Festle-
gung des Dezimalpunktes
Beleuchtung ein-/ausschalten
Tabelle 14: Menü „Anzeige"
Seite 27/36
