6.5.4.2
Lagekorrektur
Mittels der Funktion „Lagekorrektur" können Sie bei Relativdruck-Geräten den Offsetfehler
durch die Einbaulage unabhängig vom Nullpunktabgleich korrigieren.
Im entsprechenden Untermenü finden Sie folgende Einträge:
Menüeintrag
Lagek. Ein/Aus
Lagek. setzen
Wenn Sie den Lagefehler korrigieren wird die Lagekorrektur automatisch aktiviert. Sie
können die Lagekorrektur deaktivieren, um z.B. bei einer späteren Kalibrierung den Null-
punkt unabhängig von der Einbaulage überprüfen zu können.
6.5.4.3
Unterer und oberer Abgleich
Der untere Abgleich bewirkt einen Offset der Kennlinie. Er wirkt also auf Nullpunkt bzw.
Messbereichsanfang und Spanne bzw. Messbereichsende.
Der obere Abgleich verändert die Steigung der Kennlinie, indem er nur die Spanne bzw.
das Messbereichsende korrigiert.
Führen Sie für einen vollständigen und korrekten Abgleich immer zuerst den unteren und
dann den oberen Abgleich durch.

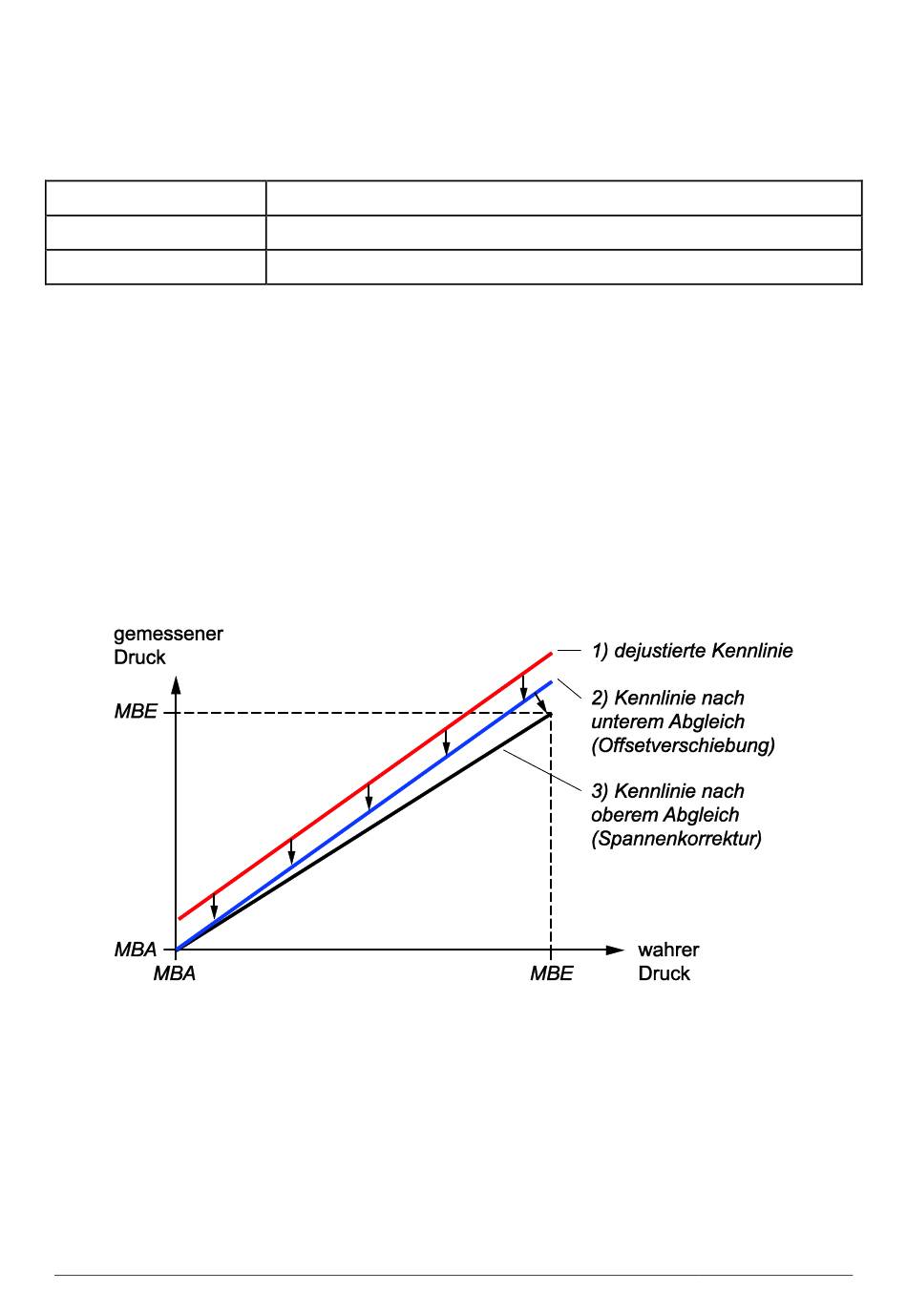

Abbildung 23: Wirkung von oberem und unterem Abgleich auf die Kennlinie
Den unteren und oberen Abgleich können Sie bei einem beliebigen Referenzdruck vor-
nehmen. So können Sie z.B. den unteren Abgleich eines -1..4 bar Gerätes bei -900 mbar
rel vornehmen. Ebenso ist der Referenzdruck für den oberen Abgleich frei wählbar. Der
untere und obere Abgleich sollte für einen genauen Abgleich allerdings möglichst nah am
Messbereichsanfang bzw. -ende durchgeführt werden.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Beschreibung
Aktivieren/deaktivieren der Lagekorrektur
Lagefehler bei Umgebungsdruck korrigieren
Tabelle 13: Untermenü „Lagekorrektur"
Seite 26/36
