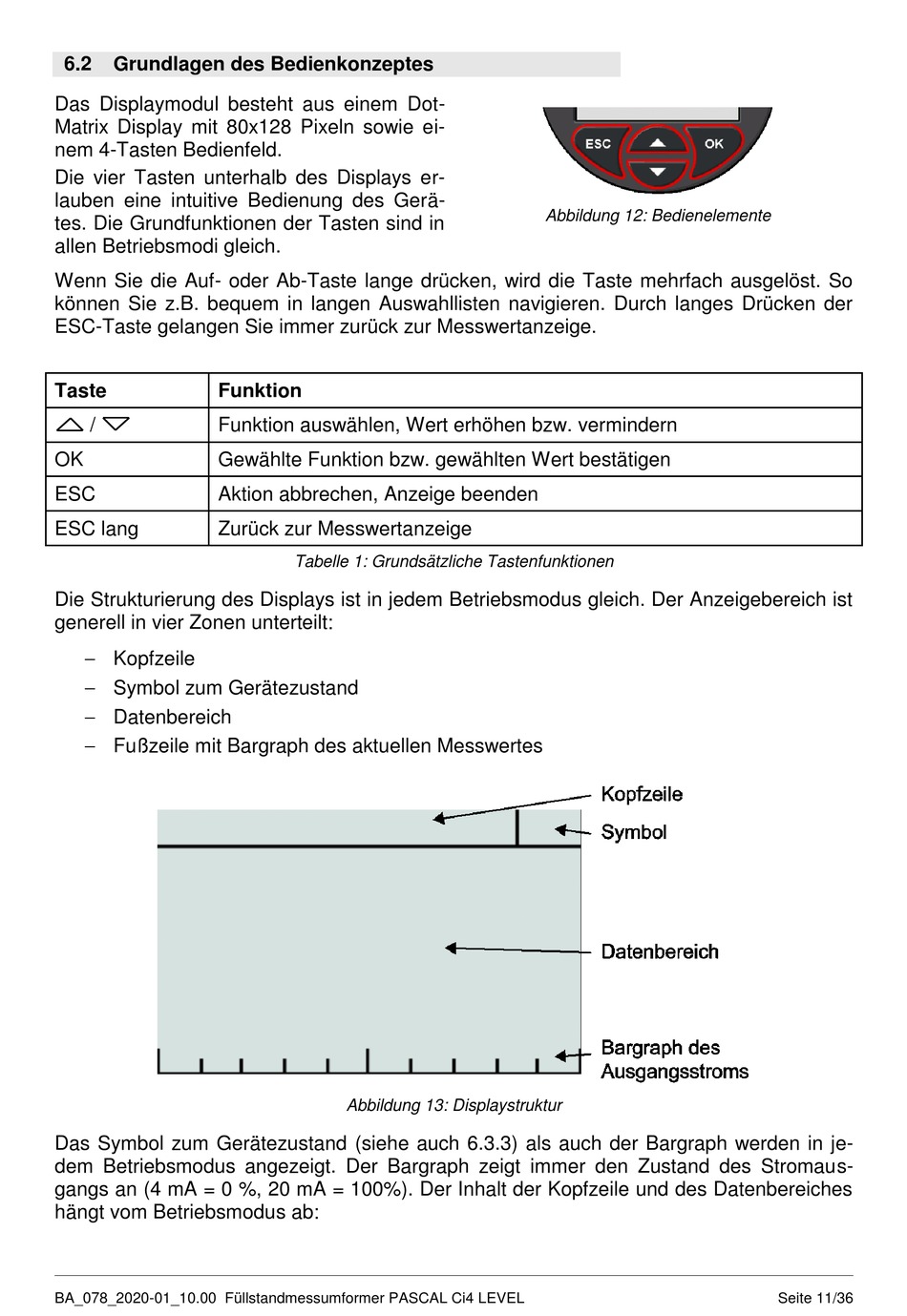

6.2

Grundlagen des Bedienkonzeptes

Das Displaymodul besteht aus einem Dot-
Matrix Display mit 80x128 Pixeln sowie ei-
nem 4-Tasten Bedienfeld.
Die vier Tasten unterhalb des Displays er-
lauben eine intuitive Bedienung des Gerä-
tes. Die Grundfunktionen der Tasten sind in
allen Betriebsmodi gleich.
Wenn Sie die Auf- oder Ab-Taste lange drücken, wird die Taste mehrfach ausgelöst. So
können Sie z.B. bequem in langen Auswahllisten navigieren. Durch langes Drücken der
ESC-Taste gelangen Sie immer zurück zur Messwertanzeige.
Taste
Funktion
/
Funktion auswählen, Wert erhöhen bzw. vermindern
OK
Gewählte Funktion bzw. gewählten Wert bestätigen
ESC
Aktion abbrechen, Anzeige beenden
ESC lang
Zurück zur Messwertanzeige
Die Strukturierung des Displays ist in jedem Betriebsmodus gleich. Der Anzeigebereich ist
generell in vier Zonen unterteilt:
 Kopfzeile
 Symbol zum Gerätezustand
 Datenbereich
 Fußzeile mit Bargraph des aktuellen Messwertes
Das Symbol zum Gerätezustand (siehe auch 6.3.3) als auch der Bargraph werden in je-
dem Betriebsmodus angezeigt. Der Bargraph zeigt immer den Zustand des Stromaus-
gangs an (4 mA = 0 %, 20 mA = 100%). Der Inhalt der Kopfzeile und des Datenbereiches
hängt vom Betriebsmodus ab:
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Tabelle 1: Grundsätzliche Tastenfunktionen
Abbildung 13: Displaystruktur
Abbildung 12: Bedienelemente
Seite 11/36
