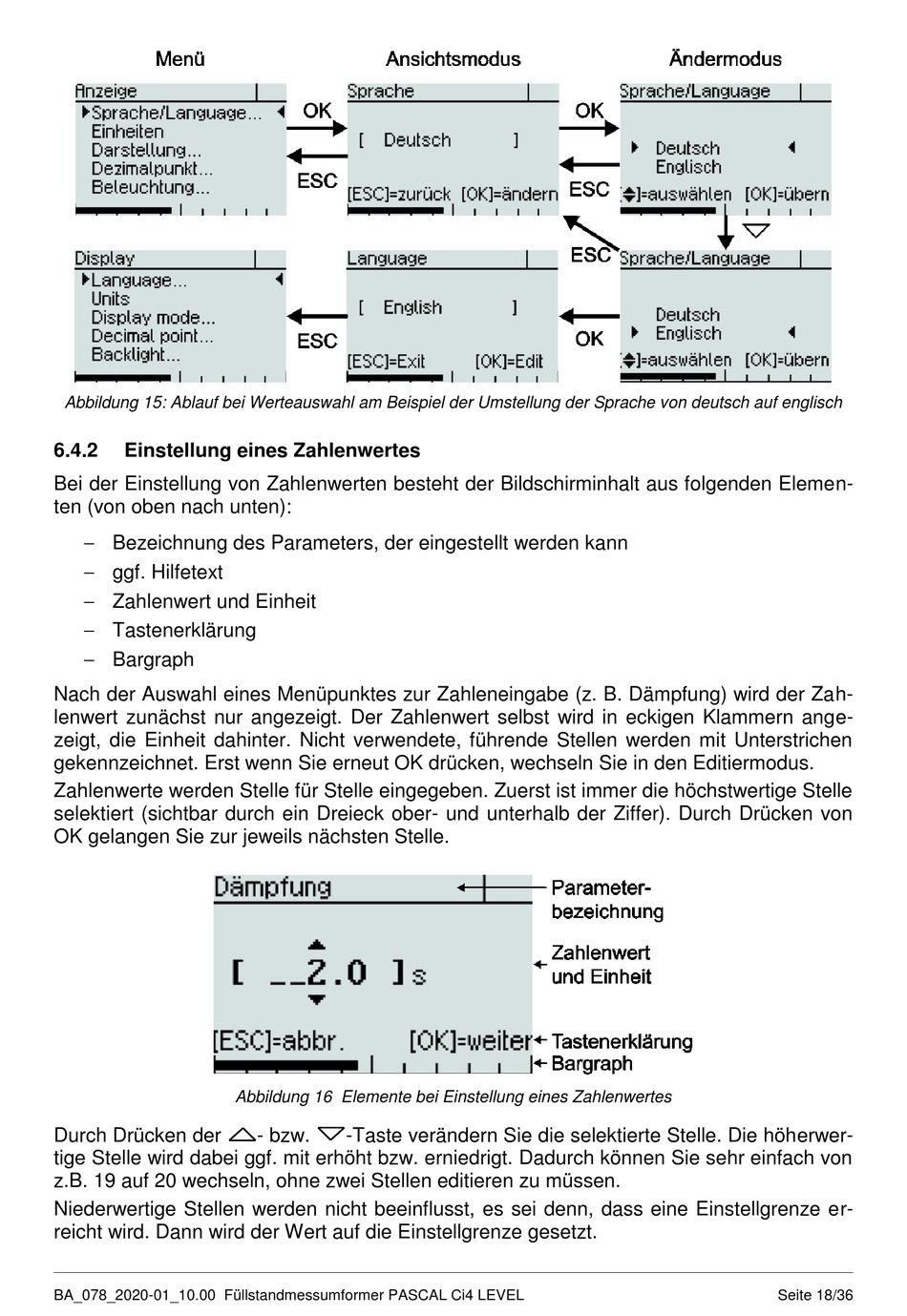

Abbildung 15: Ablauf bei Werteauswahl am Beispiel der Umstellung der Sprache von deutsch auf englisch
6.4.2
Einstellung eines Zahlenwertes
Bei der Einstellung von Zahlenwerten besteht der Bildschirminhalt aus folgenden Elemen-
ten (von oben nach unten):
Bezeichnung des Parameters, der eingestellt werden kann
ggf. Hilfetext
Zahlenwert und Einheit
Tastenerklärung
Bargraph
Nach der Auswahl eines Menüpunktes zur Zahleneingabe (z. B. Dämpfung) wird der Zah-
lenwert zunächst nur angezeigt. Der Zahlenwert selbst wird in eckigen Klammern ange-
zeigt, die Einheit dahinter. Nicht verwendete, führende Stellen werden mit Unterstrichen
gekennzeichnet. Erst wenn Sie erneut OK drücken, wechseln Sie in den Editiermodus.
Zahlenwerte werden Stelle für Stelle eingegeben. Zuerst ist immer die höchstwertige Stelle
selektiert (sichtbar durch ein Dreieck ober- und unterhalb der Ziffer). Durch Drücken von
OK gelangen Sie zur jeweils nächsten Stelle.
Durch Drücken der
tige Stelle wird dabei ggf. mit erhöht bzw. erniedrigt. Dadurch können Sie sehr einfach von
z.B. 19 auf 20 wechseln, ohne zwei Stellen editieren zu müssen.
Niederwertige Stellen werden nicht beeinflusst, es sei denn, dass eine Einstellgrenze er-
reicht wird. Dann wird der Wert auf die Einstellgrenze gesetzt.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Abbildung 16 Elemente bei Einstellung eines Zahlenwertes
- bzw.
-Taste verändern Sie die selektierte Stelle. Die höherwer-
Seite 18/36
