LABOM PASCAL Ci4Serie Betriebsanleitung Seite 15

Inhaltsverzeichnis

Werbung

6.3.4
Anzeigelayouts
Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen
nach eigenen Wünschen konfigurieren. Es stehen sieben verschiedene Layouts für das
Display zur Verfügung:
Bezeichnung
Füllstand
4 Werte
Füllstand
2 Werte
Fünf Werte
Vier Werte
Drei Werte
Zwei Werte
Große Anzei-
ge
Unabhängig vom gewählten Layout wird im Menümodus immer der horizontale Bargraph
verwendet.
Die Platzhalter im jeweiligen Layout können Sie individuell mit anzuzeigenden Informatio-
nen belegen.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Layout
Beschreibung
Unter dem Hauptwert werden drei
Nebenwerte angezeigt.
Bargraph vertikal
Zwei Werte werden gleich groß, un-
tereinander dargestellt.
Bargraph vertikal
Unter dem Hauptwert werden vier
Nebenwerte angezeigt.
Bargraph horizontal
Unter dem Hauptwert werden drei
Nebenwerte angezeigt. Der unterste
nimmt die gesamte Displaybreite ein.
Bargraph horizontal
Unter dem Hauptwert werden zwei
Nebenwerte angezeigt. Beide können
die gesamte Displaybreite einneh-
men.
Bargraph horizontal
Zwei Werte werden gleich groß, un-
tereinander dargestellt.
Bargraph horizontal
Der Hauptwert wird maximal groß
dargestellt (beste Ablesbarkeit aus
größerer Entfernung) Zusätzlich kann
ein Nebenwert angezeigt werden.
Bargraph horizontal

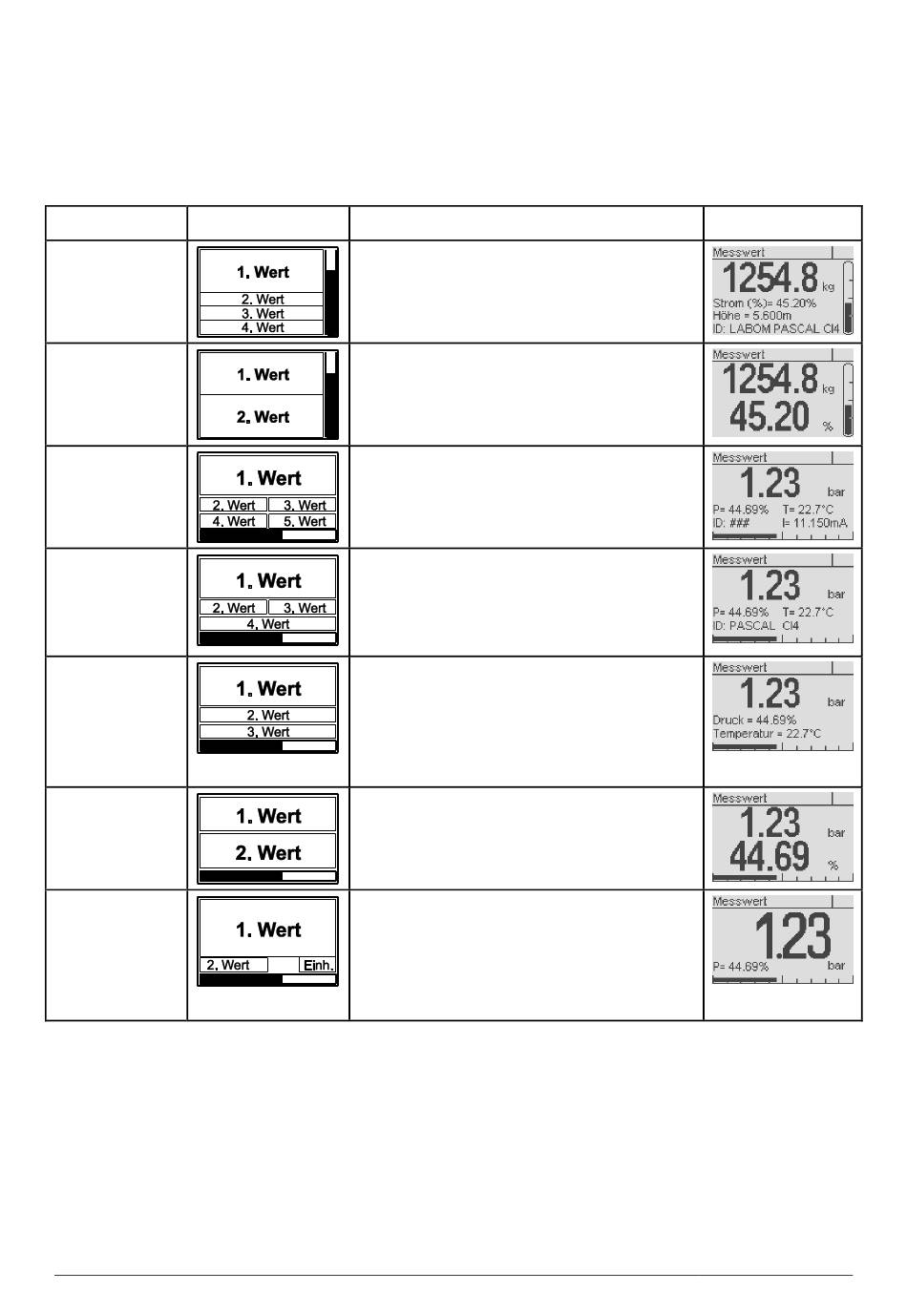

Tabelle 4: Anzeigelayouts
Beispiel
Seite 15/36
