Betriebsmodus Messwertanzeige
Kopfzeile: ggf. Erläuterung des Symbols, sonst „Messwert"
Datenbereich: Messwerte und Parameter gemäß eingestelltem Darstellungsmodus
(siehe 6.3.4)
Betriebsmodus Gerätedatenanzeige (siehe 6.3.1)
Kopfzeile: Titel zu angezeigten Gerätedaten
Datenbereich: Gerätedaten
Betriebsmodus Bedienmenü (siehe 6.4)
Kopfzeile: Gewählter Menüpunkt
Datenbereich: Untermenü oder Einstelldialog

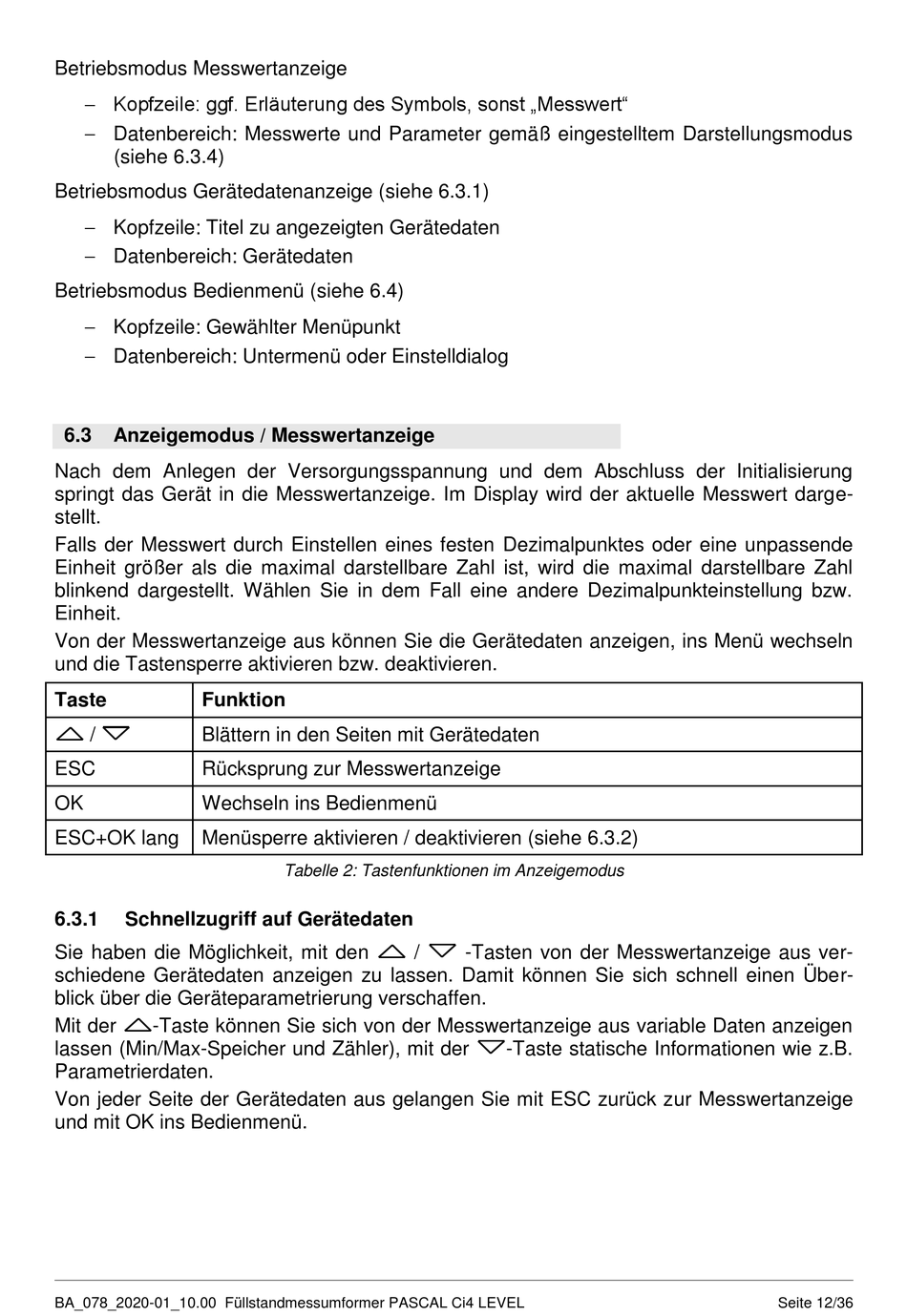

6.3
Anzeigemodus / Messwertanzeige
Nach dem Anlegen der Versorgungsspannung und dem Abschluss der Initialisierung
springt das Gerät in die Messwertanzeige. Im Display wird der aktuelle Messwert darge-
stellt.
Falls der Messwert durch Einstellen eines festen Dezimalpunktes oder eine unpassende
Einheit größer als die maximal darstellbare Zahl ist, wird die maximal darstellbare Zahl
blinkend dargestellt. Wählen Sie in dem Fall eine andere Dezimalpunkteinstellung bzw.
Einheit.
Von der Messwertanzeige aus können Sie die Gerätedaten anzeigen, ins Menü wechseln
und die Tastensperre aktivieren bzw. deaktivieren.
Taste
Funktion
/
Blättern in den Seiten mit Gerätedaten
ESC
Rücksprung zur Messwertanzeige
OK
Wechseln ins Bedienmenü
ESC+OK lang
Menüsperre aktivieren / deaktivieren (siehe 6.3.2)
6.3.1
Schnellzugriff auf Gerätedaten
Sie haben die Möglichkeit, mit den
schiedene Gerätedaten anzeigen zu lassen. Damit können Sie sich schnell einen Über-
blick über die Geräteparametrierung verschaffen.
Mit der
-Taste können Sie sich von der Messwertanzeige aus variable Daten anzeigen
lassen (Min/Max-Speicher und Zähler), mit der
Parametrierdaten.
Von jeder Seite der Gerätedaten aus gelangen Sie mit ESC zurück zur Messwertanzeige
und mit OK ins Bedienmenü.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Tabelle 2: Tastenfunktionen im Anzeigemodus
/
-Tasten von der Messwertanzeige aus ver-
-Taste statische Informationen wie z.B.
Seite 12/36
