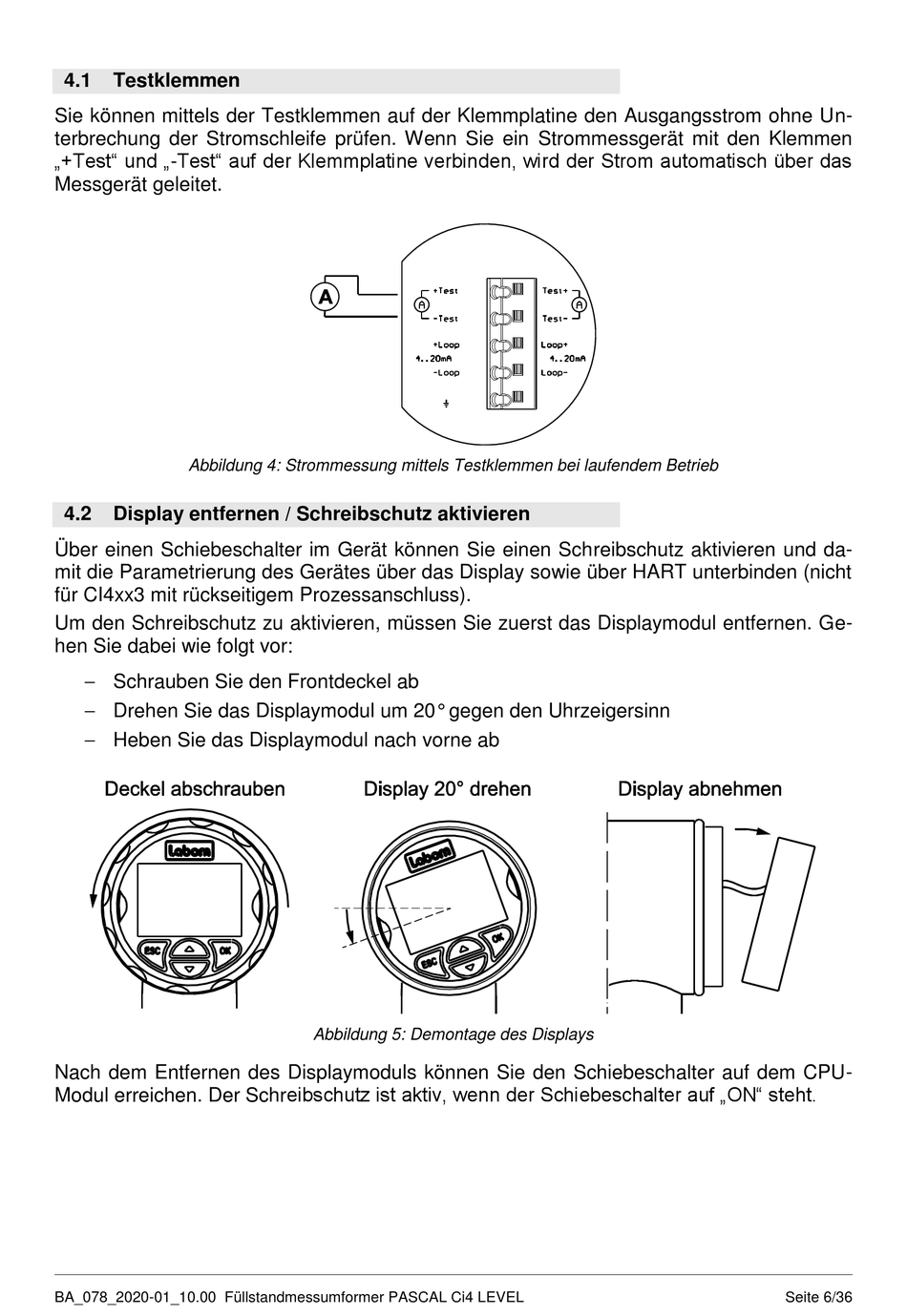

4.1
Testklemmen
Sie können mittels der Testklemmen auf der Klemmplatine den Ausgangsstrom ohne Un-
terbrechung der Stromschleife prüfen. Wenn Sie ein Strommessgerät mit den Klemmen
„+Test" und „-Test" auf der Klemmplatine verbinden, wird der Strom automatisch über das
Messgerät geleitet.
Abbildung 4: Strommessung mittels Testklemmen bei laufendem Betrieb
4.2
Display entfernen / Schreibschutz aktivieren
Über einen Schiebeschalter im Gerät können Sie einen Schreibschutz aktivieren und da-
mit die Parametrierung des Gerätes über das Display sowie über HART unterbinden (nicht
für CI4xx3 mit rückseitigem Prozessanschluss).
Um den Schreibschutz zu aktivieren, müssen Sie zuerst das Displaymodul entfernen. Ge-
hen Sie dabei wie folgt vor:
Schrauben Sie den Frontdeckel ab
Drehen Sie das Displaymodul um 20° gegen den Uhrzeigersinn
Heben Sie das Displaymodul nach vorne ab
Nach dem Entfernen des Displaymoduls können Sie den Schiebeschalter auf dem CPU-
Modul erreichen. Der Schreibschutz ist aktiv, wenn der Schiebeschalter auf „ON" steht.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Abbildung 5: Demontage des Displays
Seite 6/36
