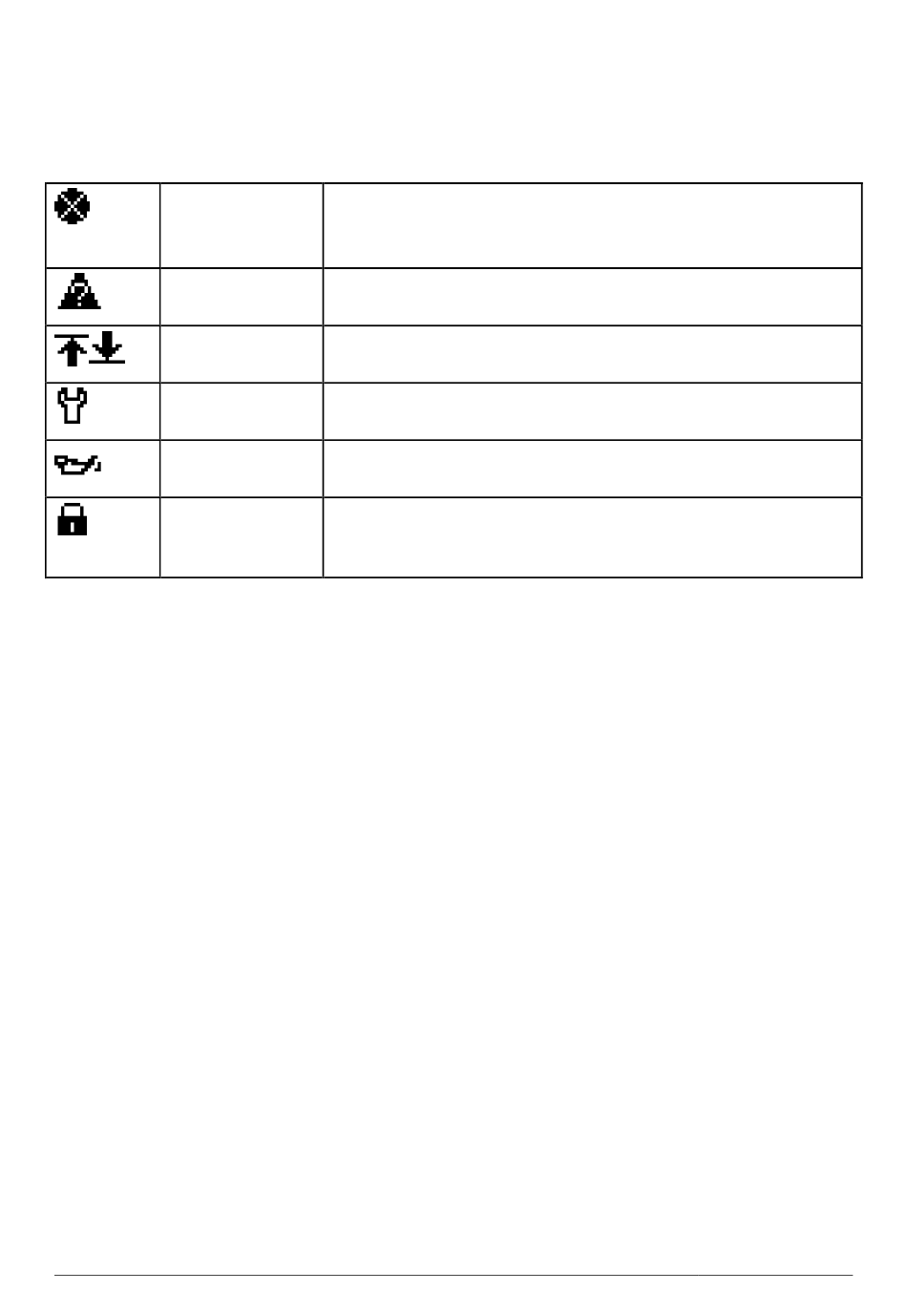

Symbole zum Gerätezustand
In der rechten oberen Ecke des Displays wird abhängig vom Gerätezustand ein NAMUR
NE107-konformes Symbol angezeigt. Folgende Symbole sind definiert:
Fehler/Ausfall
Außerhalb der
Spezifikation
Begrenzung
erreicht
Funktions-
kontrolle
Wartung
Schreibschutz
Die Liste der Symbole ist in absteigender Priorität sortiert. Es wird immer nur das Symbol
mit der höchsten Priorität angezeigt. Die beiden wichtigsten Symbole für Fehler und War-
nung werden blinkend dargestellt.
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Kritischer Fehler, Alarmstrom aktiviert
Der Fehler wird im Anzeigebereich angezeigt. Nach
dem Quittieren des Fehlers erfolgt ein Neustart.
Temperatur- oder Druckgrenzen werden verletzt
Der Ausgangsstrom hat die eingestellte obere bzw. untere
Stromgrenze erreicht.
Der Ausgangsstrom entspricht durch Messwert- oder
Stromsimulation nicht dem anliegenden Druck.
Das Gerät signalisiert Wartungsbedarf, da der Wartungs-
timer abgelaufen ist (siehe 6.5.7.2).
Der Schreibschutz des Gerätes wurde über den DIP-
Schalter im Gerät, HART oder die Tastenkombination am
Display aktiviert.
Tabelle 3: Symbole zum Gerätezustand
