Höhenoffset einlernen
Sie können den Höhenoffset auch am Tank
einlernen. Voraussetzung ist, dass die Dich-
te korrekt eingestellt ist und der Tank aus-
reichend genau bis zur Füllstand-Null gefüllt
ist.
Das Gerät berechnet aus dem anliegenden
Druck und der eingegebenen Dichte den
Höhenoffset (Abstand Druck-Null zur Füll-
stand-Null) und schlägt diesen zur Speiche-
rung vor.
Untermenü „Tankform"
6.5.3.4
Im Untermenü „Tankform" parametrieren und verwalten Sie die Tankformtabelle, die zur
Berechnung des Volumens aus der Füllhöhe verwendet wird.
Die Tankformpaare dienen als Stützpunkte einer Tankformkurve. Zwischen den Tankform-
Paaren wird das Volumen linear interpoliert. Oberhalb des letzten Stützpunktes wird der
Volumenwert aus dem letzten Geradenstück extrapoliert.
Menüeintrag
ansehen / ändern
einlernen
Einheiten
ein-/ausschalten
Stützpunkt löschen
Tankform löschen
Eingeben bzw. Einlernen der Tankform
Voraussetzung für ein korrektes Erfassen der Tankform ist die korrekte Parametrierung
von Dichte und Höhenoffset.
Eingeben und Einlernen der Tankform können beliebig kombiniert werden. Z. B. können
Sie den Klöpperboden eines Tanks einlernen und den zylindrischen Teil des Tanks durch
manuell hinzugefügte Stützpunkte abbilden.
Der Füllhöhe 0 m muss zwingend das Volumen 0 m
ten). Achten Sie deshalb darauf, bei der manuellen Eingabe einen 0/0–Punkt hinzuzufü-
gen. Ansonsten könnten beim Einschalten der Tankform die Volumenwerte unerwünsch-
terweise verschoben werden, um einen 0/0-Punkt zu erreichen (s. u.).
Den Füllungsgrad des Tanks am Beginn des Einlernens können Sie beliebig wählen. Sie
müssen weder auf der Höhe der Druck-Null noch auf der Höhe der Füllstand-Null mit dem
Einlernen beginnen
Das Einlernen der Tankform kann durch Befüllen oder Entleeren erfolgen. Beim Einlernen
geben Sie am Gerät das eingefüllte, bzw. entnomme Volumen an. Dies wird zusammen
mit der gemessenen Füllhöhe als Stützpunkt der Tankformtabelle gespeichert.
Sinnvollerweise beginnen Sie das Einlernen mit der Eingabe eines Volumens von Null m
(oder in anderen Einheiten). Beim Einlernen durch Befüllen geben Sie für jeden Stützpunkt
BA_078_2020-01_10.00 Füllstandmessumformer PASCAL Ci4 LEVEL
Beschreibung
Ansehen/ändern der Tankform
Einlernen der Tankform
Einheiten für Höhe und Volumen wählen
Aktivieren bzw. deaktivieren der Tankform
Löschen eines Stützpunktes der Tankformtabelle
Löschen der gesamten Tankformtabelle
Tabelle 11: Untermenü „Tankform"

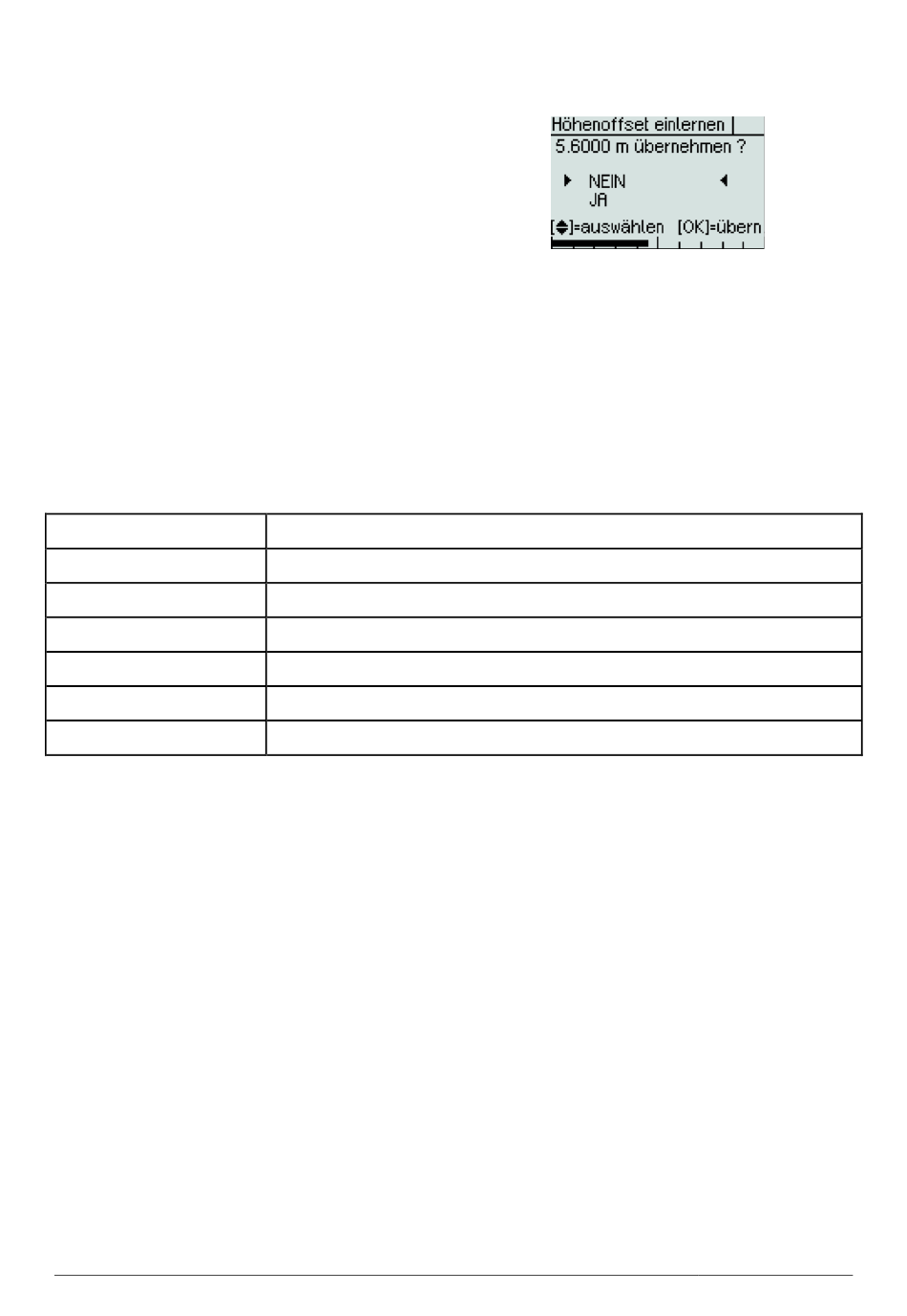

Abbildung 20: Höhenoffset einlernen
3
entsprechen (oder in anderen Einhei-
3
