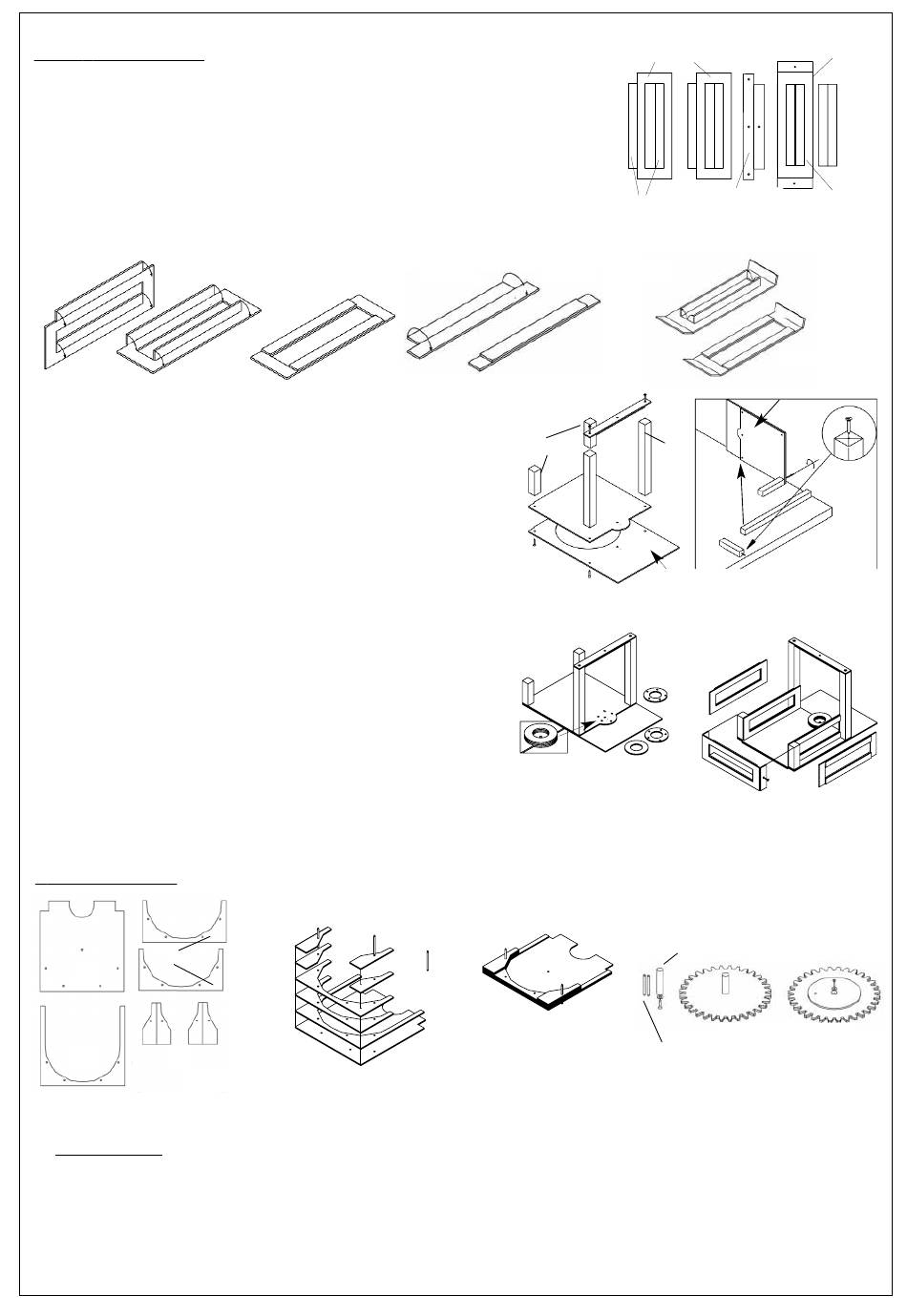

ARBEITSSCHRITTE:
Montage des Gestells
1. Die Kartonstreifen 1b an den beiden Seitenteilen (1a) herauslösen und
auf die Seitenteile kleben (s. Abb.1) Teile fest zusammenpressen, mit
einem schweren Gegenstand beschweren und Klebestelle trocknen las-
sen.
2. Kartonleisten deckungsgleich mit der Mittelbohrung aufeinanderlei-
men.(Abb.2)
3. Rückteil (1e) mit Kartonstreifen (1f) wie in Punkt 1 beschrieben zusammenleimen (Abb. 3)
Abb. 1
Seitenteil
4. Die Grundplatte wird aus den beiden Stanzteilen 1g+1h
nach Abbildung 4 zusammengeleimt und mit einem schwe-
ren Gegenstand bis zur Trocknung beschwert.
5. Die beiden Holzleisten 1i 150x15x15 mm werden je mit
einer Schraube, die von unten durch die Stanzteile ge-steckt
werden, an der Grundplatte festgeschraubt (siehe Abb.
4/4a). Ebenso werden die Holzleisten 1k 50x15x15 mm mit
der Grundplatte verschraubt.
Hinweis: Nach Abbildung 4a die Mitte der Leisten durch 2 Dia-
gonale markieren und auf den Tisch legen.Grundplatte
senkrecht aufstellen und Schrauben durch die Grundplatte
in die Leiste drehen.
6. Die beiden Holzleisten 15x15x150 mm und die Karton-leiste
(Abb. 2) durch 2 Schrauben miteinander verbin-den
(siehe Abb. 4)
7. Die drei Kartonringe (1mm) (Ø 44mm) aufeinander lei-men
und an der Grundplatte bündig auf die Auswölbung
leimen (Kugellager) (Abb.5).
8. Die Seitenteile des Gestells nach ausreichender Trocknung am Gestell anbringen. Die beiden kürzeren Seitentei-
le werden von innen an den Holzleisten festgeleimt. Das längere Rückteil wird danach hinten am Gestell von
außen an die Holzleisten angeschraubt. (Abb.6)
A
2
NTRIEBSGEHÄUSE
2c
2a
2d
2b
Abb.7
a) Teile 2a-d nach Abbildung 7a) übereinander leimen. Zur Fixierung ablängen. das Werkstück mit 3mm-Dübeln fi-
xieren.. Vom Rundstab ø 3x250mm 4 Stück a 25mm. Die Klebung mit einem Gewicht beschweren.
b) Antriebsrad 3
Beide Stanzteile für das große Antriebsrad (3a) mit der farbigen Seite nach außen zusammenleimen. Auf die Un-
terseite das runde Stanzteil (3b) mittig aufleimen (mit 8mm-Dübel zentrieren) siehe Abb.7b. Durch die Mittelboh-
rung von oben den 8mm-Dübel stecken und verleimen. Die Mitte des 8mm-Dübel markieren und eine Schraube
vorsichtig eindrehen. Schraube wieder entfernen und das Antriesrad in das Antriebs-Gehäuse legen.(überste-
hender Dübel nach oben) Mit der Schraube und der Unterlegscheibe so befestigen, dass das Rad leicht drehbar
ist.
D106681#3
Kartonleiste
Dübel 3mm
Stanzteile aus Bogen ausdrücken
Seitenteile 1a
1b
Abb. 2
Abb. 3
Abb. 4
1k
1i
1h
1g
Grundplatte
Abb. 5
1m
Abb.7a
Dübel 8mm
Dübel 3mm
Rückteil 1e
1f
Kartonleiste
Rückteil
Grundplatte
Abb. 4a
Abb. 6
Unterseite
Oberseite
Abb.7b
3
