1 0 3 . 2 6 9

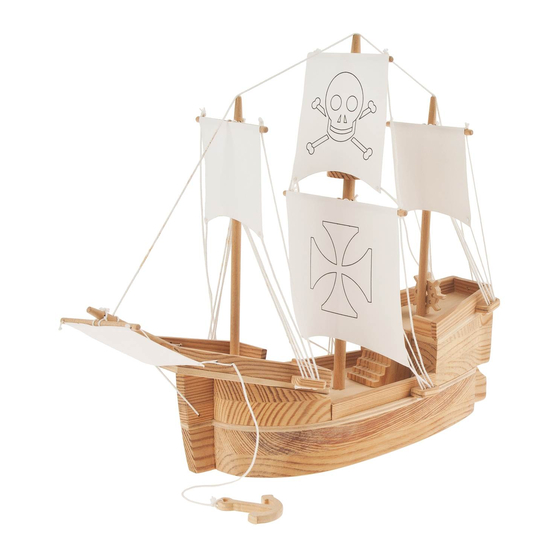

K o g g e
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf
von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrie-
ben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
1
D103269#1
Werbung
Verwandte Anleitungen für Opitec 103.269
Inhaltszusammenfassung für Opitec 103.269
- Seite 1 K o g g e Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrie- ben werden.
- Seite 2 1. Sachinformation: Art: Holzspielzeug/Modell als Bausatz; Verwendung: Im Werkunterricht für die 5. - 7. Jahrgangsstufe; 2. Materialkunde: Werkstoff: Kiefernholz (Nadelholz), Weichholz; Gabunsperrholz, mehrfach verleimt; Buchenholz (Dübel), Hartholz; Zeichenkarton für die Segel; Bearbeitung: alle Hölzer können gesägt, gehobelt, geraspelt, gefeilt und geschliffen werden; Ausnahme: Hobeln von Sperrholz;...
- Seite 3 4. Stückliste Baugruppe Material Menge Abbildung / Teile-N° Größe Rumpf Kieferleiste 225 x 60 x 15 mm Kieferleiste 300 x 30 x 10 mm Sperrholz 250 x 100 x 5 oder 4 mm Aufbau Back Kieferleiste 75 x 60 x 15 mm Kieferleiste 100 x 40 x 10 mm Sperrholz...
- Seite 4 5. Explosionszeichnung D103269#1...
- Seite 5 6. Bauanleitung Übersicht: 6.1. Herstellung Einzelteile und Zusammenbau Rumpf 6.2. Herstellung Einzelteile und Zusammenbau Back 6.3. Herstellung Einzelteile und Zusammenbau Poop 6.4. Komplettmontage Schiffskörper 6.5. Herstellung Kleinteile während Trocknungspausen 6.6. Zusammenbau Segel und Takelage 6.1. Zusammenbau Rumpf: 6.1.1. Teile-N° 1 und 2 nach Schablone auf Seite 13 aussägen. Teile-N° 1 paarweise verleimen und verschleifen Danach mit Teile-N°...
- Seite 6 6.2. Zusammenbau Back: 6.2.1. Teile-N° 4 und 5 nach Schablone auf Seite 13 aussägen und nach Zeichnung auf Seite 6 zuarbeiten. Reststücke von Teile-N° 4 aufbewahren - hieraus werden später dieTreppen gefertigt! Das Verleimen und Verschleifen mit Teile-N° 5 erfolgt analog zu Punkt 6.1.2.. Die Trocknungszeit kann zum Zuschneiden der Teile-N°...
- Seite 7 6.3. Zusammenbau Poop: 6.3.1. Teile-N° 8 nach Schablone (Seite 13) 6x aussägen. Zwei Teile nach Zeichnung (Seite 7 unten) abschrägen und paarweise verleimen, so daß eine ebene Unterseite entsteht. Die restlichen vier nach Zeichnung Seite 7 oben) verleimen. Wenn beide Baugruppen trocken sind, den kompletten Unterbau zusammenkleben. Dabei die Abfallstücke von Teile-N°...
- Seite 8 6.4. Zusammenbau Schiffskörper: 6.4.1. Die fertigen Back- und Poopaufbauten mittig nach Zeichnung auf Seite 8 auf den Rumpf leimen. Jetzt mit der Ständerbohrmaschine die Bohrungen ø 6 mm, 20 mm tief anbringen. Rumpf sauber verschleifen, Reelings (Teile-N° 9) einpassen. Back und Poop passend zum Rumpfunterteil auflei- Reeling einpassen D103269#1...
- Seite 9 6.5. Zusammenbau Kleinteile: Fertigen der Treppen, Masten, Rahen, Mastkorb, Anker, Steuerrad, Püttings und Segel nach den Zeichnungen auf den Seiten 9, 11, 13 und 15. Bohrabstand ø 2 2 mm Pütting (6x) ø 30 Treppe zur Poop ø 20 (aus Resten von Teile-N° 4) Buchenscheibe aufbohren ø...
- Seite 10 6.5. Zusammenbau Maste und Rahen: Verbindung Mast - Rahe Großmast Besanmast Steuerrad Mastkorb ankleben ø 2 mittig aufkleben Fockmast Bohrungen ø 2 Bugspriet Püttings ankleben Achtung: Alle Mastbohrungen müssen quer zur Kiellinie liegen! D103269#1...
- Seite 11 6.5. Maste und Rahen M 1 : 1 Großmast alle Bohrungen ø 2 250 lang Mast-Top konisch Rahen zuschleifen Besanmast Fockmast Unterkante Mastkorb Enden verrunden Bugspriet Mittelpunkt vom Steuerrad D103269#1...
- Seite 12 6.6. Zusammenbau Segel und Takelage: Zusammenbau nach Zeichnung auf Seite 12 und Schablonen auf Seite 15. Segel an Rahen festkleben; Bohrungen senkrecht Leine mit Kleber an Mastspitze festsetzen mit Nadel Loch stechen D103269#1...
- Seite 13 Schablonen M 1 : 1 D103269#1...
- Seite 15 Schablonen M 1 : 1 ø 6 Steuerrad und Anker (aus Rest) Bohrungen ø 2 mm ø 8 ø 6 D103269#1...
