In Multicast Master / Slave Mode:
Im Unicast
Master / Slave Modus:
Im Unicast oder Multicast
Master / Slave Modus:
Mehr Informationen zu den Einstellungen der HPS-Karte finden Sie im aktuellen LANTIME Firmware Manual.

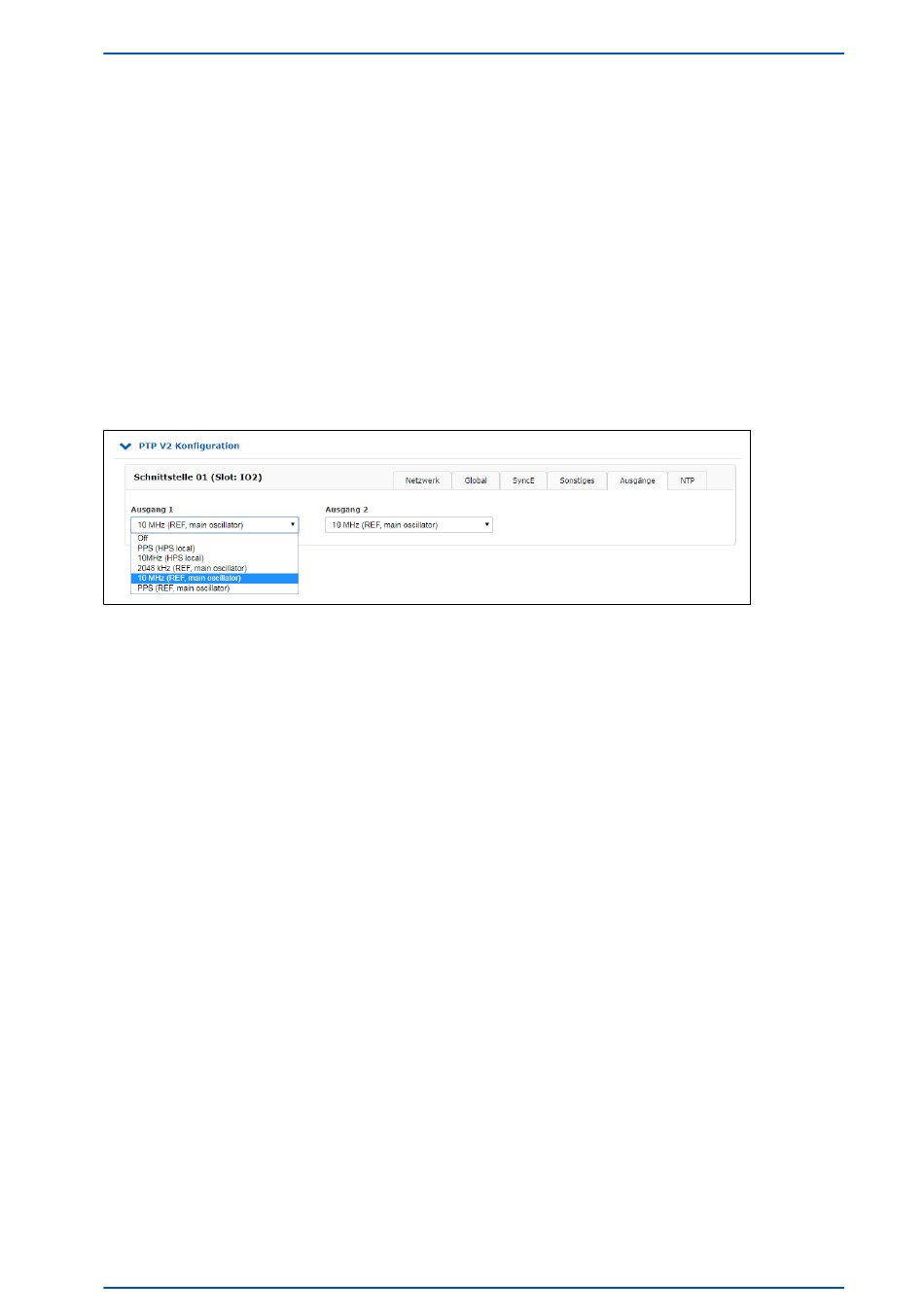

4.2 Option: Konfiguration Ausg ¨ a nge der HPS100
Das HPS100-Modul ist mit einem Gigabit Ethernet SFP/RJ45 Combo Port für die Netzwerksynchronisation
und zwei SMA-Ausgängen ausgestattet. Die folgende Liste zeigt die verfügbaren Ausgangssignale:
• Off (inaktiv - kein Signal liegt an)
• PPS (lokal auf dem HPS100-Modul erzeugt, invertiert)
• 10 MHz (lokal auf dem HPS100-Modul erzeugt)
• 2.048 MHz (von dem aktiven internen Uhrenmodul - CLK)
• 10 MHz (von dem aktiven internen Uhrenmodul - CLK)
• PPS (von dem aktiven internen Uhrenmodul - CLK)
Im Auslieferungszustand ist an beiden Ausgängen kein Ausgangssignal aktiv.
IMS-HPS-100 Setup Guide
4 HPS-100: PTP / SyncE / Hardware NTP Interface
Default E2E IEEE 1588-2008
Default P2P IEEE 1588-2008
Power IEEE C37.238
Telecom ITU-T G.8275.1
Telecom ITU-T G.8265.1
SMPTE ST 2059-2
Datum: 14. November 2019
