4.6 IMS - LIU Konfiguration
E1/T1 - Generator mit 4 oder 8 Ausgängen erhältlich
Erzeugung von Referenztakten für Synchronisationsaufgaben. Das Modul LIU (Line Interface Unit) erzeugt
verschiedene Referenztaktimpulse, die vom GNSS-Locked Masteroszillator einer vorgeschalteten GNSS-Uhr
abgeleitet werden. Die Ausgangssignale sind daher mit hoher Genauigkeit und Stabilität verfügbar.

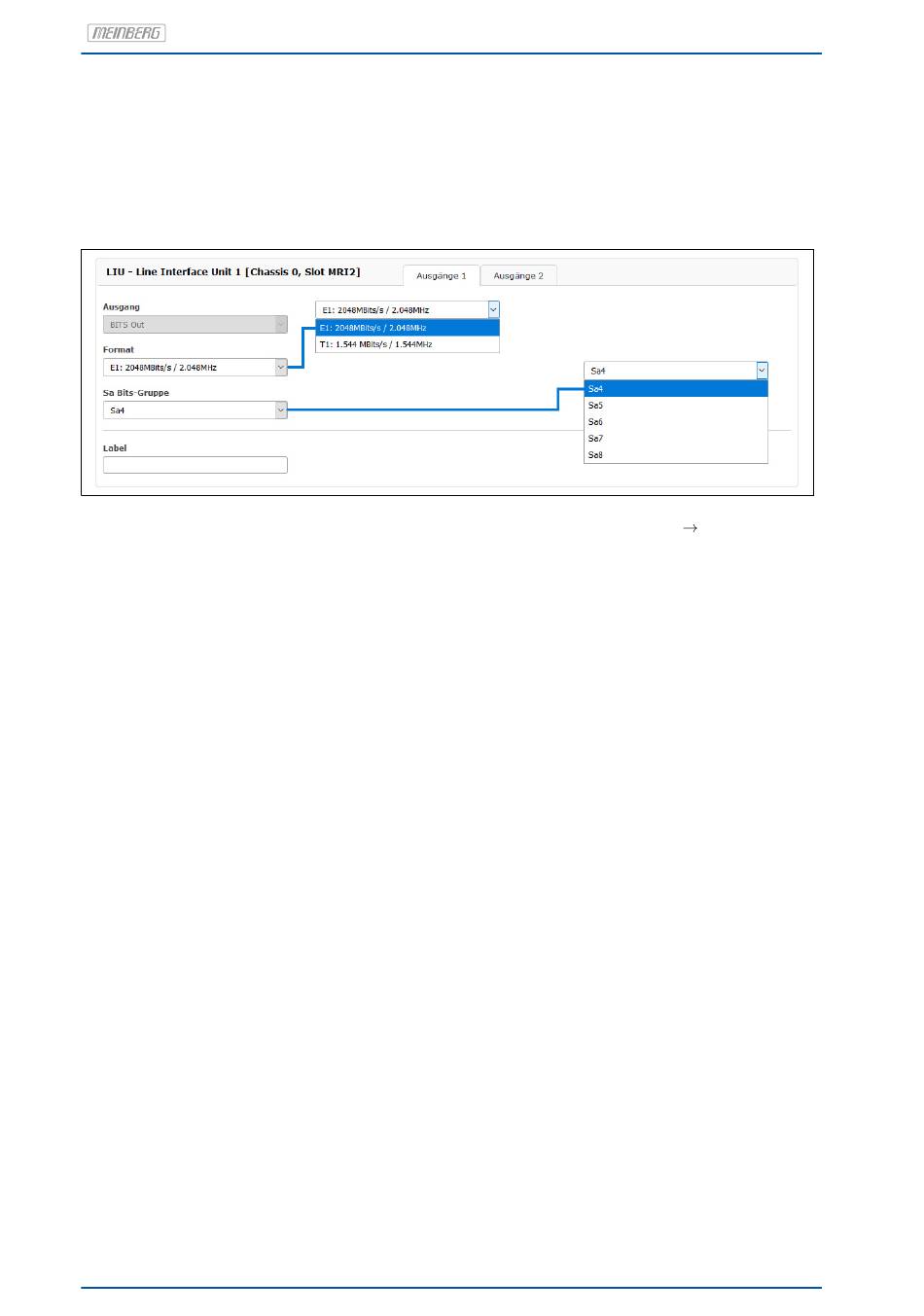

Abbildung: Konfiguration der LIU-Karte über das Webinterface-Menü „IO-Konfiguration
Ausgänge"
Ausgangstyp
Taktausgänge:
2,048 MHz (E1-Modus) oder 1,544 MHz (T1-Modus), G.703, 75 Ohm, unsymmetrisch
oder 2,048 MHz (E1-Modus) oder 1,544 MHz (T1-Modus), G.703, 120 Ohm, symmetrisch.
BITS
framed Ausgänge mit SSM/BOC-Unterstützung:
2,048 Mbit/s (E1-Modus) oder 1,544 Mbit/s (T1-Modus), 75 Ohm unsymmetrisch
oder 2,048 MPs (E1-Modus) oder 1,544 Mbit/s (T1-Modus), 120 Ohm, symmetrisch.
Format
E1 framed (2.048 kBit) oder T1 framed (1.544 kBit)
Mit dem Pulldown-Menü „Output Configuration" können die verfügbaren Ausgänge der I/O-Slots konfiguriert
werden:
Ausgangskonfiguration eines LIU-Moduls (Line Interface Unit):
In diesem Menü kann man zwischen dem E1- oder T1-Modus für die LIU-Ausgänge wählen. Der gewählte
Modus ist für alle Ausgänge gleich.
T1 oder E1?
T1 ist ein digitales Trägersignal, das das DS - 1 Signal überträgt. Es hat eine Datenrate von ca. 1.544
Mbit/Sekunde. Das Signal enthält 24 digitale Kanäle und erfordert daher ein Gerät, das über eine digitale
Verbindung verfügt.
E1 ist das europäische Äquivalent zu T1. T1 ist der nordamerikanische Standard, während E1 der europäischer
Standard für die digitale Übertragung ist. Die Datenrate von E1 beträgt etwa 2 Mbit/Sekunde. Es verfügt über
32 Kanäle mit einer Geschwindigkeit von 64 Kbit/Sekunde. 2 von 32 Kanälen sind bereits reserviert.
Ein Kanal wird für die Signalisierung und der andere für die Steuerung verwendet. Der Unterschied zwis-
chen T1 und E1 liegt hier in der Anzahl der Kanäle.
Sa Bits
ITU-T-Empfehlungen ermöglichen die Verwendung der Bits Sa4 bis Sa8 in bestimmten Punkt-zu-Punkt-Anwendungen
(z.B. Transcoder-Geräten) innerhalb der Landesgrenzen.
14
Datum: 15. Juli 2020
Konfiguration der
IMS-LIU Setup Guide
