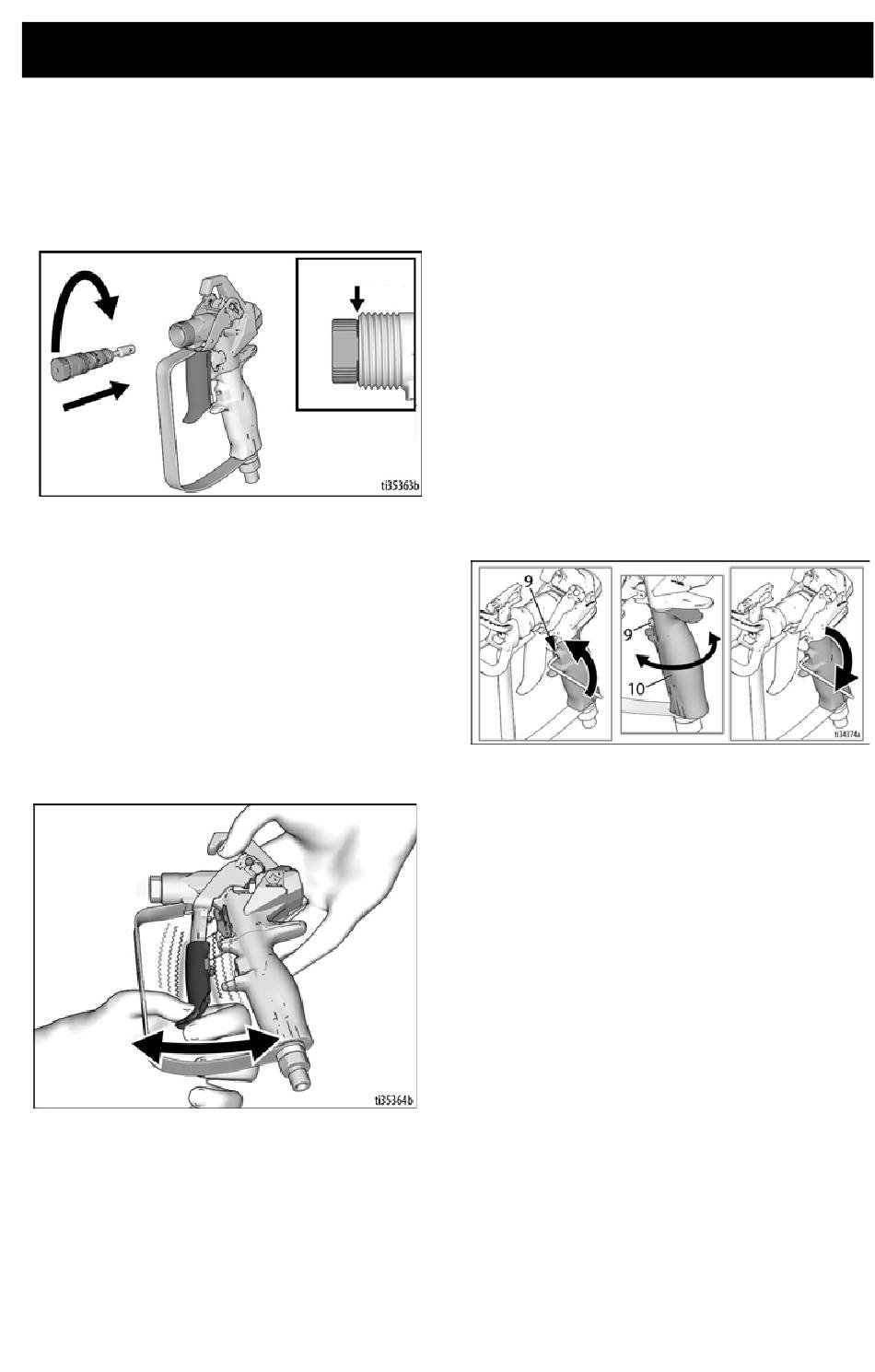

8. Die neue Patrone (2) in der Pistole
anbringen und mit 17,0 N-m
(150 in-lbs) festziehen. Im unten
angegebenen Bereich (a) sollte
es keinen Zwischenraum geben.
9. Die Abzugsbaugruppe (13) wieder
nach unten in Spritzposition drücken.
Die Druckstifte (11) sollten wieder auf
normale Position herausspringen,
wenn die Abzugsbaugruppe (13)
richtig sitzt. Überprüfen, ob die
Patrone korrekt installiert ist,
indem Sie sicherstellen, dass die
Abzugsbaugruppe (13) hin und
her wackeln kann.
HINWEIS: Nicht die Spritzpistole
betreiben, wenn die Patrone nicht
korrekt installiert ist.
10. Die Düse (26) und den Düsenschutz
(25) wieder anbringen.
3A6318G
Kein Zwischenraum
(a)
Reparatur/Austausch
Ausrichtung des Griffs
Wenn der fest angezogene Griff nicht
mehr richtig am Gehäuse liegt, muss
er neu ausgerichtet werden.
1. Druck entlasten. Siehe
Druckentlastung, Seite 5.
Die Abzugssperre (15) verriegeln.
2. Den Griff (10) sicher festziehen.
3. Die Stellschraube (9) mit einem
1/8"-Inbusschlüssel lösen.
4. Den Griff (10) so drehen, dass er
auf das Gehäuse (1) ausgerichtet
ist.
5. Die Stellschraube (9) sicher
festziehen.
13
