Produktbeschreibung

4
Produktbeschreibung
Die zylinderförmigen Geräte sind in einem Metallgehäuse mit M12-, M18- oder M30-Außen-
gewinde mit LCP-Frontkappe ausgeführt. Darüber hinaus stehen Varianten mit PTFE-beschich-
tetem Gehäuse und PTFE-beschichteter Frontkappe zur Verfügung. Die aktive Fläche kann
bündig mit der Einbauumgebung montiert werden.
Die quaderförmigen Geräte sind in einem Kunststoffgehäuse untergebracht. Bei den Geräten
NI...U-QV40 und NI...U-CK40 ist die aktive Fläche in fünf Positionen umsetzbar. Die aktive
Fläche kann bündig, teilbündig oder nicht bündig mit der Einbauumgebung montiert werden
(s. Kap. 5.2).
Zum Anschluss der Sensorleitung verfügen alle Geräte über einen M12-Steckverbinder (Ste-
cker) in Metallausführung. Die Geräte können über eine IO-Link-Schnittstelle eingestellt und
betrieben werden.
Die Geräte verfügen über zwei unabhängig voneinander einstellbare Ausgänge. Ausgang 1
kann wahlweise als Schaltausgang oder im IO-Link-Modus betrieben werden, Ausgang 2 ist
als Schaltausgang ausgelegt. Für beide Ausgänge sind Schaltabstand und weitere Funktionen
einstellbar (s. Kap. 4.4).

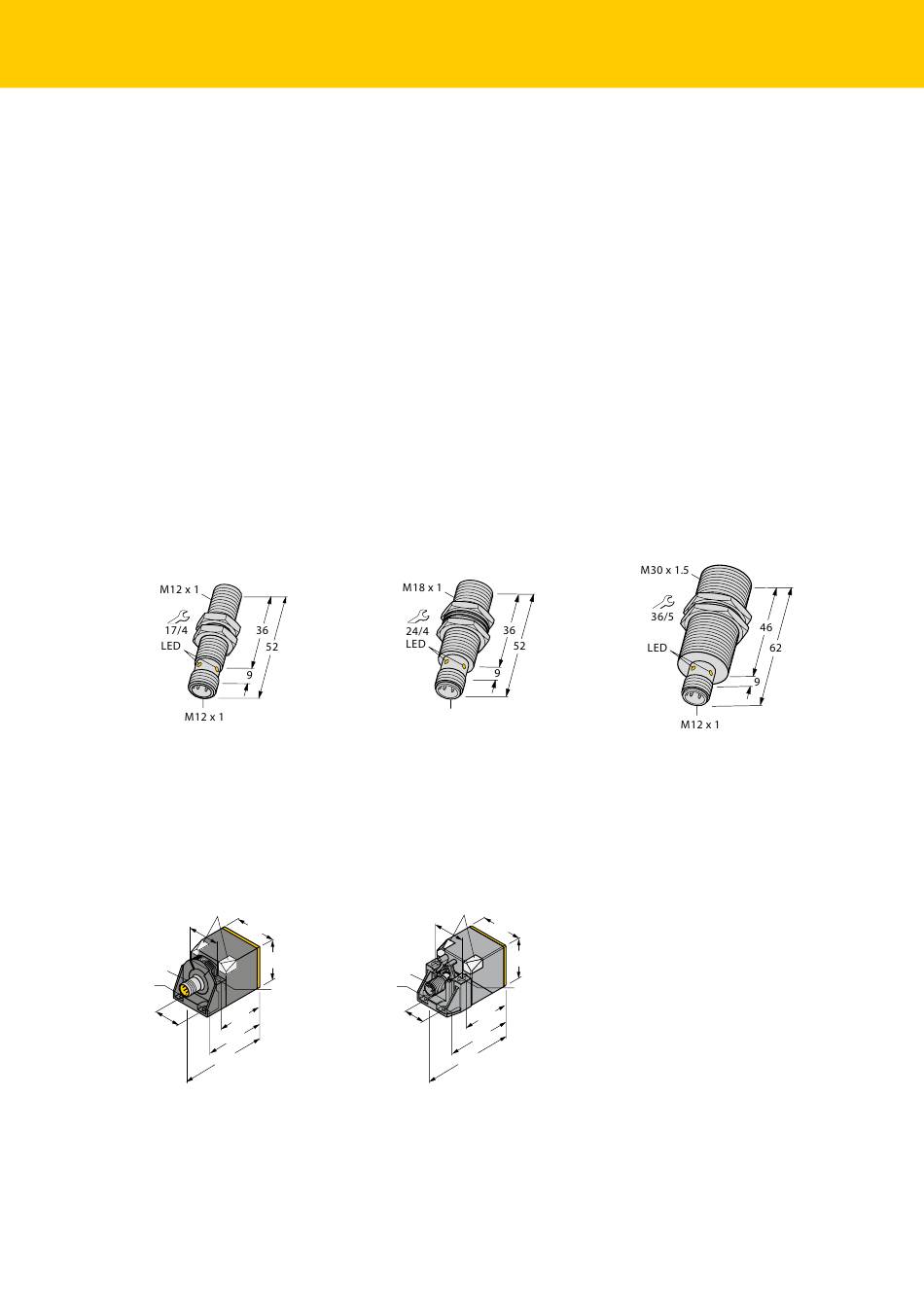

4.1
Geräteübersicht
Abb. 1: Abmessungen –
Bauform M12
LED
30
40
M12 x 1
ø 5.3
46
20
60
65
Abb. 4: Abmessungen –
Bauform CK40
10
M12 x 1
Abb. 2: Abmessungen –
Bauform M18
40
M12 x 1
ø 5,3
5.3 x 7.3
20
Abb. 5: Abmessungen –
Bauform QV40
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Abb. 3: Abmessungen –
LED
30
40
40
5,3 x 7,3
46
60
65
Bauform M30
