Produktbeschreibung
Geräteübersicht
4

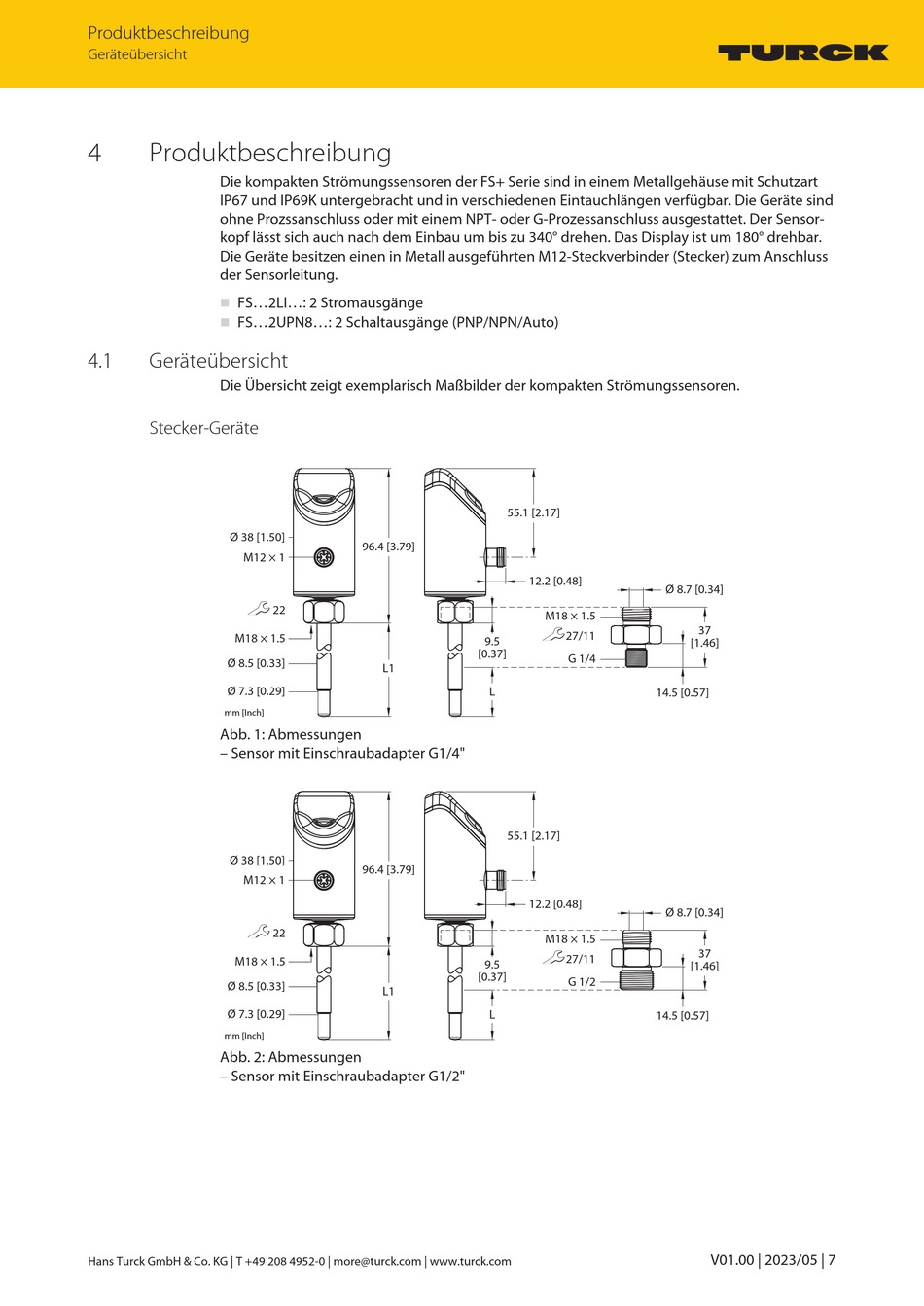

Produktbeschreibung
Die kompakten Strömungssensoren der FS+ Serie sind in einem Metallgehäuse mit Schutzart
IP67 und IP69K untergebracht und in verschiedenen Eintauchlängen verfügbar. Die Geräte sind
ohne Prozssanschluss oder mit einem NPT- oder G-Prozessanschluss ausgestattet. Der Sensor-
kopf lässt sich auch nach dem Einbau um bis zu 340° drehen. Das Display ist um 180° drehbar.
Die Geräte besitzen einen in Metall ausgeführten M12-Steckverbinder (Stecker) zum Anschluss
der Sensorleitung.
FS...2LI...: 2 Stromausgänge
n
FS...2UPN8...: 2 Schaltausgänge (PNP/NPN/Auto)
n
4.1
Geräteübersicht
Die Übersicht zeigt exemplarisch Maßbilder der kompakten Strömungssensoren.
Stecker-Geräte
Ø 38 [1.50]
M12 × 1
M18 × 1.5
Ø 8.5 [0.33]
Ø 7.3 [0.29]
mm [Inch]
Abb. 1: Abmessungen
– Sensor mit Einschraubadapter G1/4"
Ø 38 [1.50]
M12 × 1
M18 × 1.5
Ø 8.5 [0.33]
Ø 7.3 [0.29]
mm [Inch]
Abb. 2: Abmessungen
– Sensor mit Einschraubadapter G1/2"
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
96.4 [3.79]
22
L1
96.4 [3.79]
22
L1
55.1 [2.17]
12.2 [0.48]
M18 × 1.5
27/11
9.5
[0.37]
G 1/4
L
55.1 [2.17]
12.2 [0.48]
M18 × 1.5
27/11
9.5
[0.37]
G 1/2
L
Ø 8.7 [0.34]
37
[1.46]
14.5 [0.57]
Ø 8.7 [0.34]
37
[1.46]
14.5 [0.57]
V01.00 | 2023/05 | 7
