Seite 3: Inhaltsverzeichnis
Weitere Unterlagen...................... 5 Feedback zu dieser Anleitung ................... 5 Hinweise zum Produkt........................ 6 Produktidentifizierung.................... 6 Lieferumfang......................... 6 Rechtliche Anforderungen .................. 6 Turck-Service......................... 6 Zu Ihrer Sicherheit ........................... 7 Bestimmungsgemäße Verwendung................. 7 Naheliegende Fehlanwendung ................. 7 Allgemeine Sicherheitshinweise ................ 7 Produktbeschreibung........................ 8 Geräteübersicht ...................... - Seite 4 Inhaltsverzeichnis 13 Außer Betrieb nehmen ......................... 20 14 Entsorgen ............................ 20 15 Technische Daten .......................... 21 16 Turck-Niederlassungen – Kontaktdaten ................... 22 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 5: Über Diese Anleitung
Feedback zu dieser Anleitung Wir sind bestrebt, diese Anleitung ständig so informativ und übersichtlich wie möglich zu ge- stalten. Haben Sie Anregungen für eine bessere Gestaltung oder fehlen Ihnen Angaben in der Anleitung, schicken Sie Ihre Vorschläge an techdoc@turck.com. V1.0 | 2021/09... -
Seite 6: Hinweise Zum Produkt
Programmierung, Konfiguration oder Inbetriebnahme, Datenblätter und CAD-Dateien in vielen Exportformaten. Die Kontaktdaten der Turck-Niederlassungen weltweit finden Sie auf S. [} 22]. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 7: Zu Ihrer Sicherheit
Das Produkt ist nach dem Stand der Technik konzipiert. Dennoch gibt es Restgefahren. Um Personen- und Sachschäden zu vermeiden, müssen Sie die Sicherheits- und Warnhinweise beachten. Für Schäden durch Nichtbeachtung von Sicherheits- und Warnhinweisen übernimmt Turck keine Haftung. Bestimmungsgemäße Verwendung Die Geräte sind ausschließlich zum Einsatz im industriellen Bereich bestimmt. -
Seite 8: Produktbeschreibung

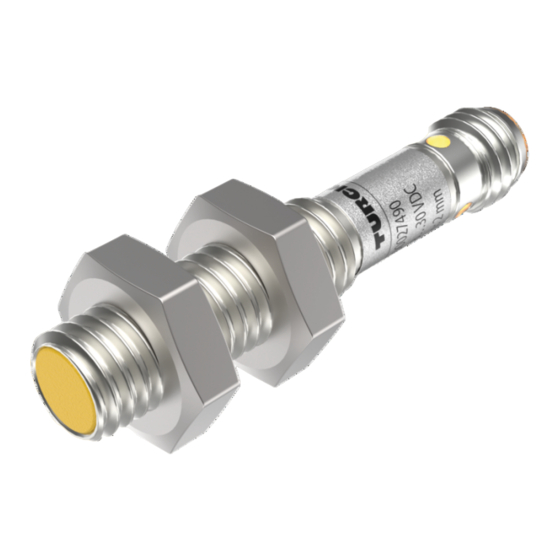

Die Geräte verfügen über vier gelbe LEDs. Die LEDs zeigen den Zustand des Schaltausgangs an. Eigenschaften und Merkmale Zylindrisches Gewinderohr Messing, vernickelt Gelbe Kunststoffkappe Bündige oder nicht-bündige Bauform Parametrierung über IO-Link Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 9: Funktionsprinzip
Die Geräte sind SIDI-kompatibel. Über SIDI (Simple IO-Link Device Integration) können IO-Link-Devices in PROFINET-Anwendun- gen direkt in der Programmierumgebung (z. B. TIA-Portal) konfiguriert werden. Die Turck-IO- Link-Devices sind in der GSDML-Datei der IO-Link-Master der Baureihen TBEN, TBPN und FEN20 integriert und lassen sich in der Programmierumgebung wie Submodule eines modularen I/O-Systems einstellen. -
Seite 10: Technisches Zubehör
2 m, Mantelmaterial: PVC, M8 x 1 ø 9.5 schwarz; cULus-Zulassung; 16.5 andere Leitungslängen und Ausführungen lieferbar, siehe www.turck.com 23.5 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... - Seite 11 18.2 längen und Ausführungen 48.5 49.5 lieferbar, siehe www.turck.com Neben den aufgeführten Anschlussleitungen bietet Turck auch weitere Ausführungen für spezielle Anwendungen mit passenden Anschlüssen für das Gerät. Mehr Informationen dazu finden Sie in der Turck-Produktdatenbank unter https://www.turck.de/produkte im Bereich Anschlusstechnik.
-
Seite 12: Montieren
BCT2… NCT3… BCT4… NCT8… 16 mm 16 mm 18 mm 18 mm 12 mm 12 mm 18 mm 18 mm 16 mm 16 mm 24 mm 24 mm 8 mm 8 mm 9 mm 9 mm Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 13: Anschließen
Anschließen „ Kupplung der Anschlussleitung an den Stecker des Sensors anschließen. „ Offenes Ende der Anschlussleitung an ein SELV- oder PELV-Netzteil und/oder Auswerte- geräte anschließen. Anschlussbilder 6.1.1 Anschlussbild für …CT…-M08…-V1131 4 BK 1 BN 3 BU switch / IO-Link – Abb. 6: Pinbelegung Abb. 7: Anschlussbild 6.1.2... -
Seite 14: In Betrieb Nehmen
In Betrieb nehmen In Betrieb nehmen Nach Anschluss der Leitungen und durch Aufschalten der Versorgungsspannung geht das Gerät automatisch in Betrieb. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 15: Betreiben
Betreiben Im Auslieferungszustand beträgt der Schaltabstand 2 mm (BCT2…), 3 mm (NCT3…), 4 mm (BCT4…) oder 8 mm (NCT8…). Im Auslieferungszustand ist die Ausgangsfunktion als NO (Schließer) und das Ausgangssignal als PNP eingestellt. LED-Anzeigen LEDs Bedeutung gelb Sensor betätigt blinken gelb (2 × 2 Hz) Teach-Vorgang erfolgreich. -
Seite 16: Einstellen
Schaltausgang Einschalt- Das Einschalten des Schaltausgangs kann verzögert werden. verzögerung Schaltausgang Ausschalt- Das Ausschalten des Schaltausgangs kann verzögert werden. verzögerung Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... - Seite 17 Parameter Bedeutung Einzelwert Teach Start Der Einzelwert-Teach wird gestartet. Dabei wird der aktuelle Prozesswert ermit- telt und als Schaltpunkt gesetzt. Bei einem Wert unterhalb des Schaltpunkts wird der Schaltausgang aktiviert. Der Prozesswertbereich verläuft von 0…5000, wobei 0 dem maximal möglichen Ausschlag durch ein erfasstes Objekt entspricht. Zweiwerte Teach ohne Objekt Der Zweiwerte-Teach wird gestartet.
-
Seite 18: Einstellen Über Io-Link
Der Parameter Aktueller Schaltpunkt wird im Sensor gesetzt. Wenn die LEDs 2 × mit einer Frequenz von 2 Hz blinken, ist der Schaltpunkt erfolgreich eingelernt. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 19: Störungen Beseitigen
Störungen beseitigen Sollte das Gerät nicht wie erwartet funktionieren, überprüfen Sie zunächst, ob Umgebungs- störungen vorliegen. Sind keine umgebungsbedingten Störungen vorhanden, überprüfen Sie die Anschlüsse des Geräts auf Fehler. Ist kein Fehler vorhanden, liegt eine Gerätestörung vor. In diesem Fall nehmen Sie das Gerät außer Betrieb und ersetzen Sie es durch ein neues Gerät des gleichen Typs. -
Seite 20: Instand Halten
Falls vorhanden: Verbindung des Geräts zur Montagehilfe lösen. Entsorgen Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen Hausmüll. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 21: Technische Daten
Technische Daten BCT2-M08-IOL- NCT3-M08-IOL- BCT4-M12-IOL- NCT8-M12-IOL- V1131 V1131 H1141 H1141 Hysterese 15 % Umgebungstemperatur -25…+70 °C Medientemperatur -25…+70 °C Schaltabstand 2 mm 3 mm 4 mm 8 mm Elektrische Daten Betriebsspannung 18…30 VDC (SELV oder PELV) DC Bemessungsbetriebsstrom ≤ 100 mA Schaltfrequenz 0,2 kHz Isolationsprüfspannung ≤... -
Seite 22: Turck-Niederlassungen - Kontaktdaten
