Montieren
5.2.2
Aktive Fläche positionieren (NI50U-CK40...)
Die aktive Fläche kann in fünf verschiedene Richtungen positioniert werden:
■
Aktive Fläche vorne (Lieferzustand)
■
Aktive Fläche links
■
Aktive Fläche rechts
■
Aktive Fläche oben
■
Aktive Fläche unten
Sicherungsschraube (B) lösen und Sensor aus Befestigungsschelle (A) ziehen.
➤
Schrauben (E) lösen.
➤
Umsetzwinkel (D) abnehmen, um 180° drehen und Schrauben (E) wieder anziehen.
➤
Sensor in Befestigungsschelle (A) stecken und Sicherungsschraube (B) anziehen.
➤
40 x 40 x 40
52
30
46
B
A
315°

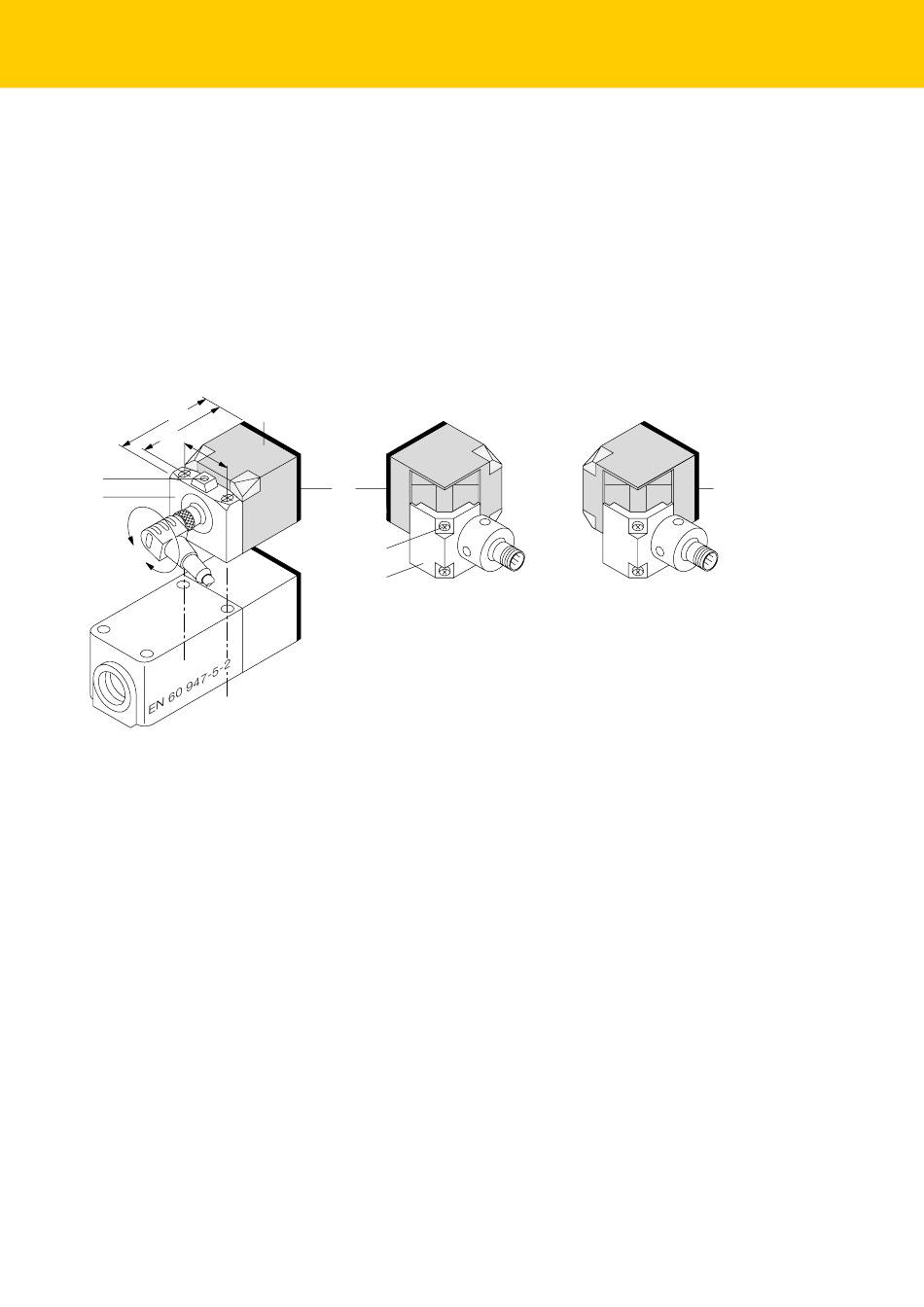

Abb. 14: Aktive Fläche positionieren
