Portal Mit Ausleger; Portal Ohne Ausleger - RK Rose+Krieger RK Easywork Betriebsanleitung

Technische Daten
Belastungsdaten

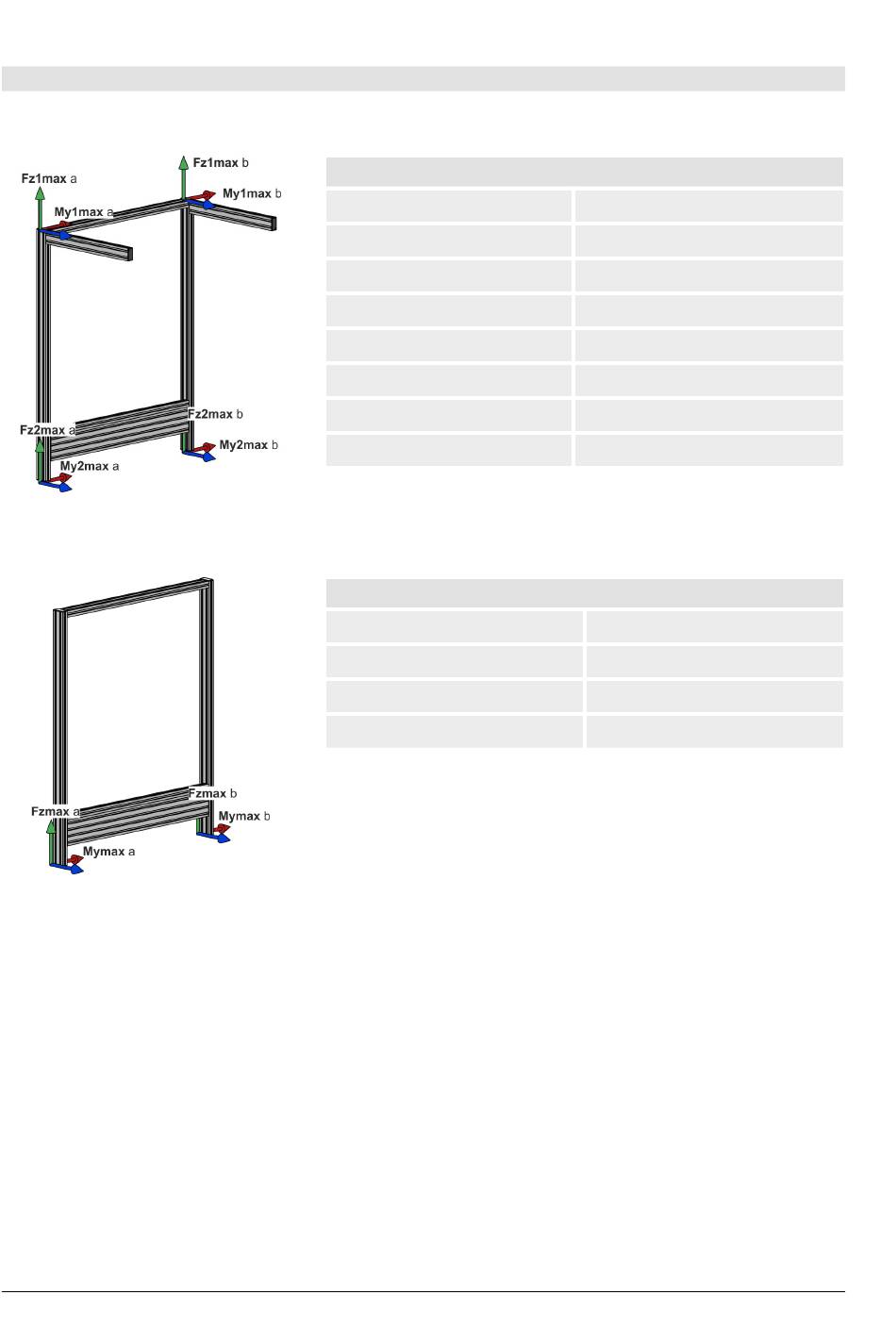

Portal mit Ausleger

Abb. 22: Portal mit Ausleger

Portal ohne Ausleger

Abb. 23: Portal ohne Ausleger
46
Portal mit Ausleger (a = links/b = rechts)
F
z1max a
M
y1max a
F
z1max b
M
y1max b
F
z2max a
M
y2max a
F
z2max b
M
y2max b
Portal ohne Ausleger (a = links/b = rechts)
F
zmax a
M
ymax a
F
zmax b
M
ymax b
Montagearbeitsplatz RK Easywork
1600 N
150 Nm
1600 N
150 Nm
3500 N
400 Nm
3500 N
400 Nm
3500 N
400 Nm
3500 N
400 Nm
