Aufbau und Funktion

Funktionsbeschreibung

Montagearbeitsplatz (Grundvari-
ante/Tisch)
3.2 Funktionsbeschreibung
24

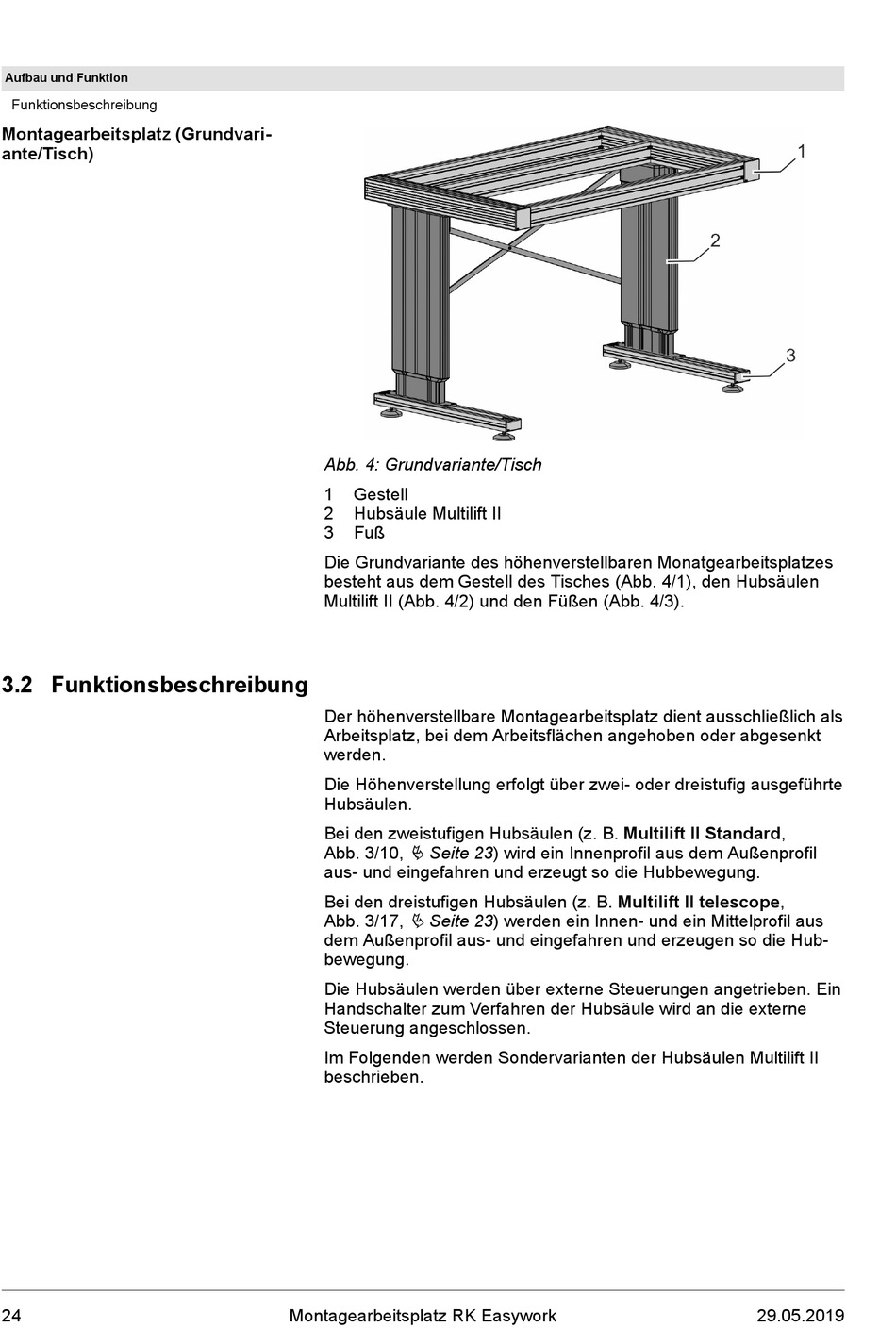

Abb. 4: Grundvariante/Tisch
1 Gestell
2 Hubsäule Multilift II
3 Fuß
Die Grundvariante des höhenverstellbaren Monatgearbeitsplatzes
besteht aus dem Gestell des Tisches (Abb. 4/1), den Hubsäulen
Multilift II (Abb. 4/2) und den Füßen (Abb. 4/3).
Der höhenverstellbare Montagearbeitsplatz dient ausschließlich als
Arbeitsplatz, bei dem Arbeitsflächen angehoben oder abgesenkt
werden.
Die Höhenverstellung erfolgt über zwei- oder dreistufig ausgeführte
Hubsäulen.
Bei den zweistufigen Hubsäulen (z. B. Multilift II Standard,
Ä Seite 23) wird ein Innenprofil aus dem Außenprofil
Abb. 3/10,
aus- und eingefahren und erzeugt so die Hubbewegung.
Bei den dreistufigen Hubsäulen (z. B. Multilift II telescope,
Ä Seite 23) werden ein Innen- und ein Mittelprofil aus
Abb. 3/17,
dem Außenprofil aus- und eingefahren und erzeugen so die Hub-
bewegung.
Die Hubsäulen werden über externe Steuerungen angetrieben. Ein
Handschalter zum Verfahren der Hubsäule wird an die externe
Steuerung angeschlossen.
Im Folgenden werden Sondervarianten der Hubsäulen Multilift II
beschrieben.
