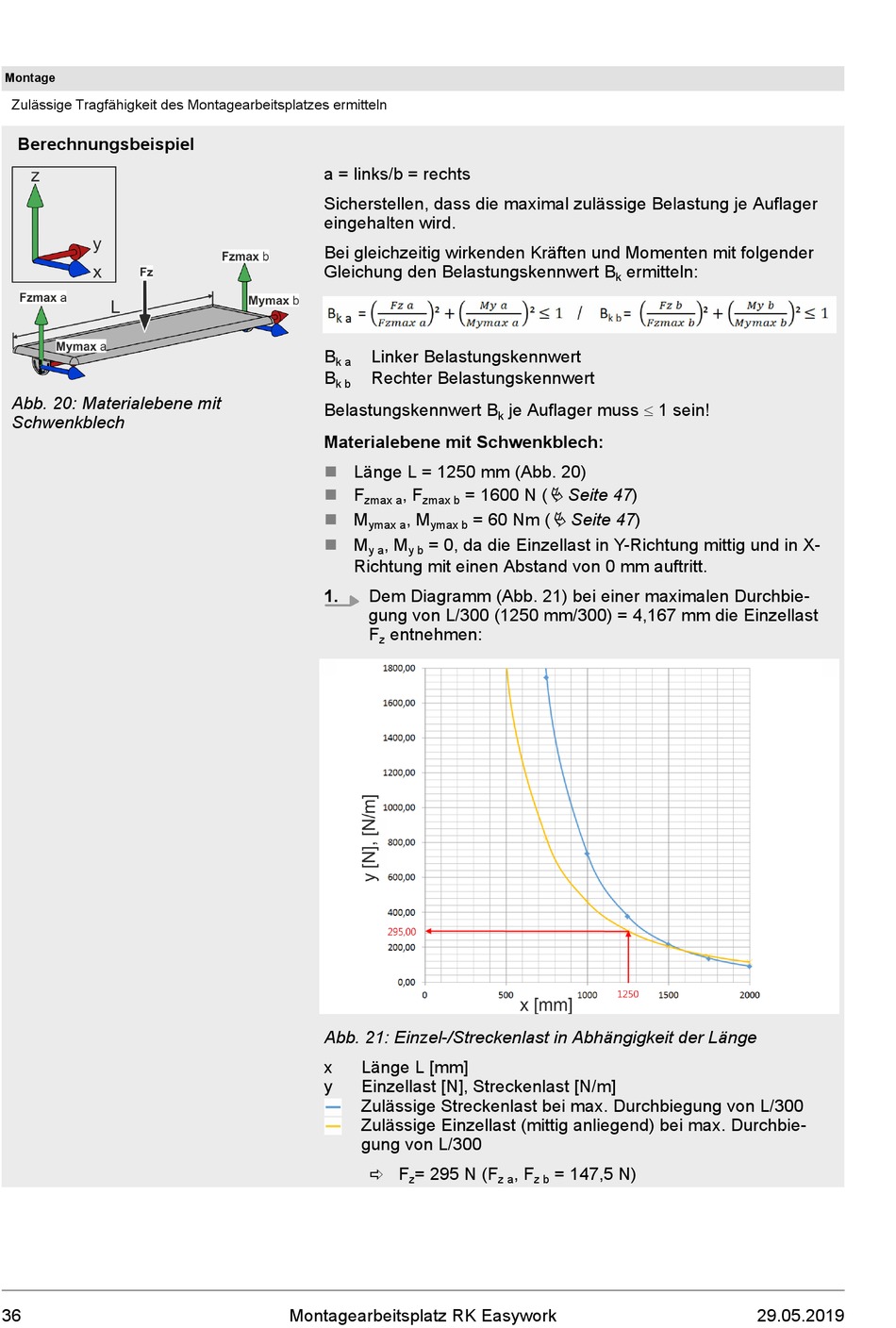

RK Rose+Krieger RK Easywork Betriebsanleitung Seite 36

Montage
Zulässige Tragfähigkeit des Montagearbeitsplatzes ermitteln
Berechnungsbeispiel
Abb. 20: Materialebene mit
Schwenkblech
36
a = links/b = rechts
Sicherstellen, dass die maximal zulässige Belastung je Auflager
eingehalten wird.
Bei gleichzeitig wirkenden Kräften und Momenten mit folgender
Gleichung den Belastungskennwert B
B Linker Belastungskennwert
k a
B Rechter Belastungskennwert
k b
Belastungskennwert B
Materialebene mit Schwenkblech:
n Länge L = 1250 mm (Abb. 20)
n F , F
zmax a zmax b
n M , M
ymax a ymax b
n M , M = 0, da die Einzellast in Y-Richtung mittig und in X-
y a y b
Richtung mit einen Abstand von 0 mm auftritt.
1. Dem Diagramm (Abb. 21) bei einer maximalen Durchbie-
gung von L/300 (1250 mm/300) = 4,167 mm die Einzellast
F entnehmen:
z
Abb. 21: Einzel-/Streckenlast in Abhängigkeit der Länge
x Länge L [mm]
y Einzellast [N], Streckenlast [N/m]
Zulässige Streckenlast bei max. Durchbiegung von L/300
Zulässige Einzellast (mittig anliegend) bei max. Durchbie-
gung von L/300
ð F = 295 N (F
z
Montagearbeitsplatz RK Easywork
ermitteln:
k
je Auflager muss £ 1 sein!
k
Ä Seite 47)
= 1600 N (
Ä Seite 47)
= 60 Nm (
, F = 147,5 N)
z a z b
