RAUCHABZUGSANLAGE
(Rauchabzugsrohr, Schornstein und
Schornsteinkopf)
Dieses Kapitel wurde entsprechend den
europäischen Normen EN 13384, EN 1443, EN 1856,
EN 1457 verfasst.
Der Installateur muss diese sowie alle sonstigen,
am Aufstellungsort geltenden Bestimmungen
berücksichtigen.
Diese Anleitung ist in keiner Weise als Ersatz für die
geltenden Normen zu verstehen.
Das Gerät muss an eine geeignete
Rauchabzugsanlage angeschlossen werden, die
eine sichere Abführung der bei der Verbrennung
entstehenden Rauchgase gewährleistet.
Vor der Aufstellung des Geräts muss der Installateur
die Eignung des Schornsteins prüfen.
RAUCHROHR, SCHORNSTEIN
Das Rauchrohr (Rohrabschnitt, der den
Rauchrohrstutzen des Feuerraums mit dem
Anschluss des Schornsteins verbindet) und der
Schornstein müssen unter anderem folgende
Voraussetzungen erfüllen:
•
Sie dürfen nur die Rauchgase eines einzigen
Geräts aufnehmen (Gemeinschaftsanschlüsse
mehrerer Geräte sind unzulässig).
•
Sie müssen vorwiegend senkrecht verlaufen.
•
Sie dürfen keine nach unten geneigten Abschnitte
aufweisen.
•
Ihr Innenquerschnitt muss vorzugsweise rund
sein oder zumindest ein Seitenverhältnis von
weniger als 1,5 aufweisen.
TYPISCHE FÄLLE
46
Ø 4 cm aria
combustione
Ø 8 cm uscita fumi
6
11
49
46
INSTALLATION
•
Sie müssen am Dach mit einem geeigneten
Schornsteinkopf abschließen. Der direkte Austritt
an der Wand oder in Richtung geschlossener
Räume ist auch im Freien verboten.
•
Sie
Feuerwiderstandsklasse A1 gemäß DIN EN
13501 bzw. entsprechend harmonisierter Norm
hergestellt sein.
•
Sie
bei
Schornsteinplakette.
•
Sie müssen ihren anfänglichen Querschnitt
beibehalten bzw. nur direkt an der Austrittsöffnung
des Gerät und nicht entlang des Schornsteins
ändern.
RAUCHROHR
Außer den allgemeinen Vorschriften für das Rauchrohr
und den Schornstein gilt für das Rauchrohr:
•
Es darf nicht aus flexiblem Material sein.
•
Es muss isoliert werden, wenn es durch ungeheizte
Räume oder außen geführt wird.
•
Es darf nicht durch Räume führen, in denen
die Installation von Wärmeerzeugern mittels
Verbrennung
Brandgefahr besteht oder die nicht inspizierbar
sind.
•
Es muss das Entfernen des Rußes ermöglichen
und inspizierbar sein.
•
Es darf höchstens 3 Bögen mit einem Winkel von
maximal 90° aufweisen.
•
Ein eventueller durchgehender Abschnitt darf je
nach Schornsteinzug eine maximale Länge von 3
Metern haben. Bedenken Sie in jedem Fall, dass
längere Rohrabschnitte die Ansammlung von
Schmutz begünstigen und schwieriger zu reinigen
sind.

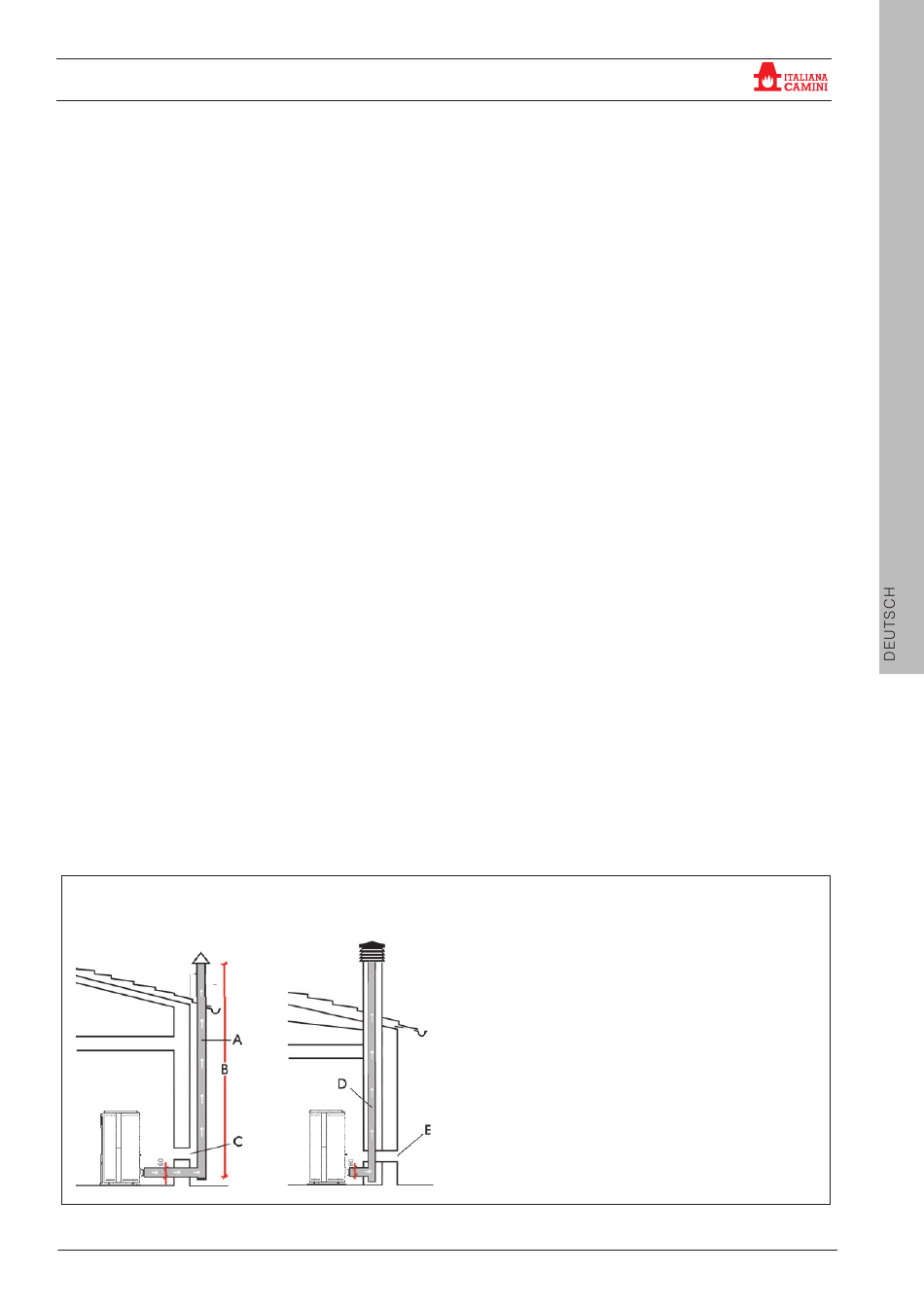

A: Rauchfang aus isoliertem Stahl isoliert nach EN 1856
B: Mindesthöhe 1,5 m und jedenfalls über die Dachtraufe
hinaus
C-E: Lufteinlassöffnung von außen (Mindestquerschnitt 80
cm²)
D: Rauchfang aus Stahl, im Inneren des bestehenden
46
Schornsteins aus Mauerwerk.
Ø 4 cm aria
combustione
Ø 8 cm uscita fumi
6
11
49
46
müssen
aus
Materialien
müssen
entsprechend
Ausführung
aus
Metall
verboten
ist
oder
®
der
geprüft
sein;
mit
einer
in
denen
11
