Abb. 1
A
G
Abb. 3
A
Abb. 5
INSTALLATION: CLASSICA2
A
Abb. 2
I
H
Abb. 4
RAUCHABZUG
CLASSICA2 ist zum Anschluss des Rauchabzugsrohrs
an Oberseite, bzw. konzipiert.

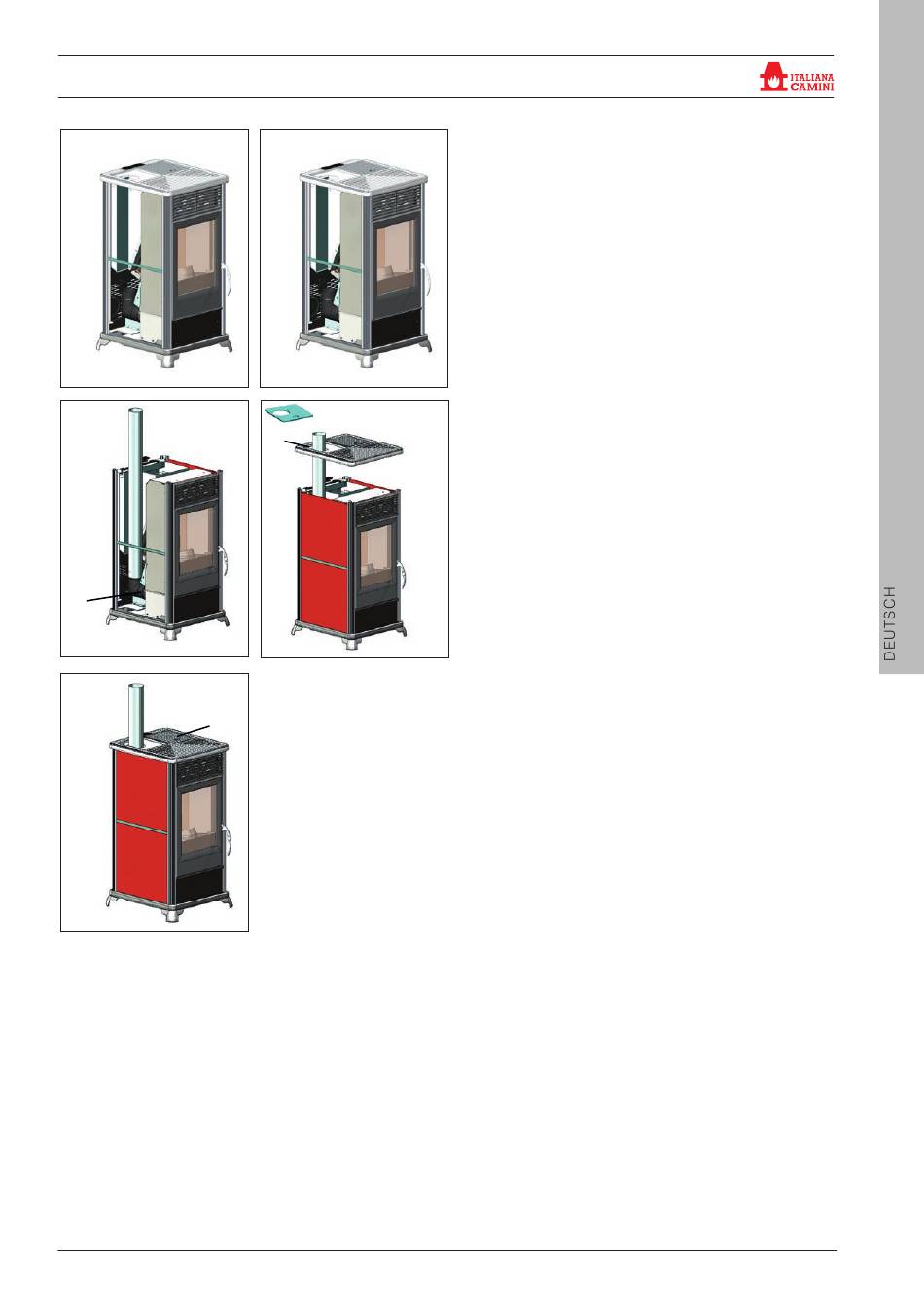

Abbildung 1 stellt den Ofen in dem Zustand dar, in dem
er sich nach dem Auspacken befi ndet.
Um den Anschluss des Abgasrohr uf der Rueckseite zu
ermoeglichen muss er Bogen entfernt werden.
Zum Anschluss des Rauchabzugs am Top wie folgt
vorgehen:
Das Top aus Gusseisen entfernen (A - Abb. 2)
Den Anschlussstutzen gemeinsam mit der im Liefe-
rumfang enthaltenen Montageschelle am Stutzen der
Rauchschnecke anschließen (G - Abb. 3).
NACH VERBINDUNG DES ABGASROHR MIT
DEN SCHORNSTEIN, DIE SEITENTEILE AUS
KERAMIK SO EINBAUEN, WIE AUF DER NA-
CHFOLGENDEN SEITE GEZEIGT WIRD.
Den oberen linken Gusseisen Deckel entfernen (H –
Abb.4), und den Abgasrohr Deckel (I – Abb.4) verwen-
den, um den Einbau des Abgasrohr zu ermöglichen.
Bevor man das vorher ausgebaute Top aus Gusseisen
(A - Abb. 5) wieder in Position bringt, erst die Kera-
mikverkleidung so anbringen, wie auf der nachfolgen-
den Seite gezeigt wird.
®
17
