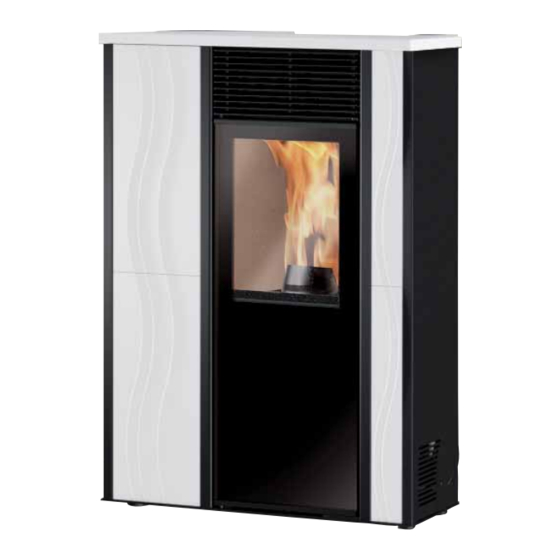

Italiana Camini MICRON Installations-, Betriebs- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für MICRON:
- Installations-, betriebs- und wartungsanleitung (162 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
I
Installazione, uso e manutenzione
E
Instalación, uso y mantenimiento
P
Instalação, uso e manutenção
GR
Εγκατάσταση, χρήση και συντήρηση
PL
Instrukcje Instalacji, Użytkowania I Konserwacji
F
Installation, usage et maintenance
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
SL
Vgradnja, uporaba in vzdrževanje
MICRON
DIVISIONE di EDILKAMIN S.p.A.
www.edilkamin.com
- 1
-
®
pag.
2
pag. 19
pag. 36
pag. 53
str . 70
pag. 87
pag. 104
pag. 121
str . 138
Inhaltsverzeichnis
Verwandte Anleitungen für Italiana Camini MICRON
Inhaltszusammenfassung für Italiana Camini MICRON

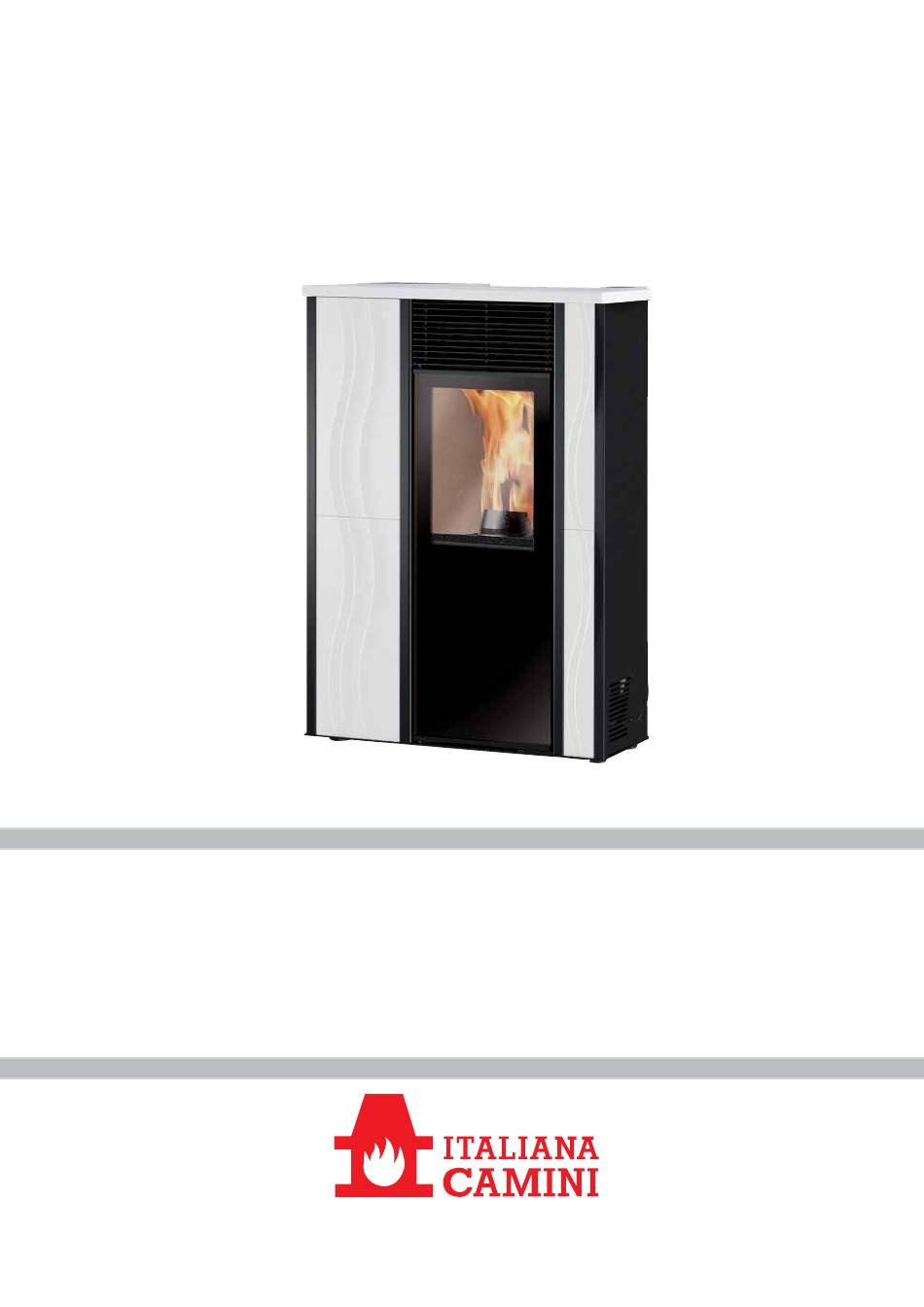

- Seite 1 MICRON Installazione, uso e manutenzione pag. Instalación, uso y mantenimiento pag. 19 Instalação, uso e manutenção pag. 36 Εγκατάσταση, χρήση και συντήρηση pag. 53 Instrukcje Instalacji, Użytkowania I Konserwacji str . 70 Installation, usage et maintenance pag. 87 Installations-, Betriebs- und Wartungsanleitung pag.
- Seite 104 Des Weiteren wird die Übereinstimmung mit der Richtlinie 89/106/EWG durch die Übereinstimmung mit folgender Europanorm bescheinigt: EN 14785:2006 Des Weiteren wird erklärt, dass: Der Holzpelletofen MICRON die Vorgaben folgender Europarichtlinien erfüllt: 2006/95/EWG - Niederspannungsrichtlinie 2004/108/EWG – EMV-Richtlinie Für etwaige Funktionsstörungen des Geräts, die auf nicht von EDILKAMIN befugtem Personal und ohne ihre Genehmigung ausgeführten Auswechsel- und Montagemaßnahmen und/oder Änderungen zurückzuführen sind, übernimmt die Firma EDILKA-...
-
Seite 105: Sicherheitshinweise
BETRIEBSWEISE SICHERHEITSHINWEISE Die Heißluft wird dem Installationsraum durch ein Gitter im Der Ofen MICRON wurde zum Erzeugen von Heißluft oberen Bereich der Vorderseite zugeführt. Gleichzeitig strahlt durch Verwendung von Pellets als Brennstoff konzipiert, die auch die Öffnung des Brennraums Wärme ab. - Seite 106 ABMESSUNGEN VORDERSEITE RÜCKSEITE Ø 40 Brennluft Ø 80 mm Rauchabzug SEITE GRUNDRISS Rechts Links Ø 80 mm Rauchabzug Ø 80 mm Rauchabzug - 106 - 106...
-
Seite 107: Sicherheitsvorrichtungen
ELEKTROAPPARATE PLATINE RAUCH-ENCODER Raumtemperatur- sonde NTC SERIELLER PORT Am seriellen RS232 Ausgang mit entsprechendem Kabel (Cod. 640560) kann vom CAT eine Zusatzausstattung für die Ein- und Aus-Steuerung, z.B. ein Raumthermostat, eingebaut werden. Der serielle Ausgang befi ndet sich an der Rückseite des Ofens. PUFFERBATTERIE An der Platine befi... -
Seite 108: Wärmetechnische Merkmale
MERKMALE WÄRMETECHNISCHE MERKMALE Nennleistung Nennleistung CO-Ausstoß (13% O2) Nennleistung 0,016 Rauchmasse Nennleistung Gedrosselte Leistung Gedrosselte Leistung CO-Ausstoß (13% O2) gedrosselte Leistung 0,032 Rauchmasse Gedrosselte Leistung Max. Überhitzung des Rauchs °C Mindestzug Brenndauer mind./max. 7,5 / 24 Stunden Brennstoffverbrauch mind./max. 0,5 / 1,6 kg/h Fassungsvermögen Behälter Heizbares Raumvolumen *... -
Seite 109: Installation
INSTALLATION RAUCHABZUG Soweit nicht ausdrücklich angegeben, sind in jedem Land Das Rauchabzugssystem darf einzig für den Ofen bestehen die örtlichen Vorschriften zu befolgen. In Italien ist die (Einleitung in mit anderen Feuerstellen gemeinsamem Norm UNI 10683/2005 zu befolgen, sowie eventuelle re- Schornstein ist nicht zulässig). -
Seite 110: Rchtsseitiger Anschluss Des Rauchabzugs
INSTALLATION RAUCHABZUG Abb. 1 Abb. 2 MICRON ist zum Anschluss des Rauchabzugsrohrs an Ober- seite, Rückseite und seitlich rechts konzipiert. Bei der Zustellung ist der Ofen zum Anschluss des Rau- chabzugsrohrs an der Rückseite vorbereitet (Abb. 1-2). ANSCHLUSS DES RAUCHABZUGS AN DER RÜCKSEITE Das (nicht im Lieferumfang enthaltene) Rauchabzugsrohr am oben genannten Stutzen anschließen (C-Abb. - Seite 111 INSTALLATION Abb. 9 Abb. 10 Abb.11 Abb. 12 Abb. 15 Abb. 17 Abb. 14 Abb. 13 LUFTEINLASS Es ist wichtig, dass hinter dem Ofen ein Lufteinlass vorbereitet wird, der ins Freie führt. Der nutzbare Mindestquerschnitt dieser Öffnung muss 80 cm² betragen, um eine ausreichende Luftversorgung für die Verbrennung zu gewährleisten. Für den Anschluss der Leitung befi...
-
Seite 112: Montage
MONTAGE VERKLEIDUNG MIT KERAMIKBLENDEN Abb. 1 Abb. 2 Abb. I Bei Lieferung des Ofens sind die Metallseiten und Aluminium- profi le (X- Abb. 3) bereits vormontiert, nachstehende Teile werden getrennt verpackt. Abb. 2 •2 Vorderblenden aus Keramik li (C) •2 Vorderblenden aus Keramik re (C) •1 Ofenaufsatz aus Keramik (E) •5 Gummielemente (F) Zur Montage wie folgt vorgehen:... -
Seite 113: Pellets-Behälter Befüllen
Inbetriebnahme/Abnahme seitens des von Edilkamin auto- ANWERKUNGEN zum Brennstoff. risierten Technischen Kundendienstes (CAT) MICRON wurde zum Verbrennen von Holzpellets, Durch- Die Inbetriebnahme hat entsprechend der Vorschriften der Norm UNI 10683/2005 Punkt 3.21 zu erfolgen. messer ca. 6 mm, konzipiert und programmiert. -
Seite 114: Beschreibung Des Menüs
GEBRAUCHSANWEISUNG BEDIENFELD Taste zur Einstellung der gewünschten Raumtempe- Zeigt einen Alarmzustand an ratur oder zum Zugang zum Menü (Set Raumtemperatur) Taste zur Einstellung der Leistung des Ofens Zeigt den Betrieb des Getriebemotors der Pellets- (Set Leistung) Beschickung an Zeigt den Betrieb des Gebläses an Ein-/Aus-Taste oder Bestätigen/Menü... -
Seite 115: Standby Funktion
GEBRAUCHSANWEISUNG FÖRDERSCHNECKE BESCHICKEN (nur falls keinerlei Pellets mehr im Förderofen sind) Zur Beschicken der Förderschnecke gehen Sie ins MENÜ, drücken Sie Taste Sekunden lang, dann Taste fbis auf dem Display die Schrift “M5 Erstbeschickung” erscheint. Zur Bestätigung Taste dann anschließend Taste zur Aktivierung der Funktion drücken. - Seite 116 GEBRAUCHSANWEISUNG Zur Bestätigung Taste drücken. Folgendes Menü durchlaufen (Default-Einstellung auf OFF): - M2-1: Uhrenthermostat freischalten - M2-2: Tagesprogramm - M2-3: Wochenprogramm - M2-4: Wochenendprogramm - M2-5: Ausgang Zur Bestätigung des gewünschten Menüs Taste drücken. Zur Einstellung der Ein- und Ausschaltzeiten des Ofens und Uhrzeitänderungen Taste oder Taste , .
-
Seite 117: Manutenzione
MANUTENZIONE Vor der Durchführung von Wartungsmaßnahmen muss das Gerät vom Stromversorgungsnetz getrennt werden. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie. UM LEICHT ZUGANG ZU ALLEN ELEKTRO-MECHANISCHEN ORGANEN ZU FINDEN, GENÜGT ES, DIE LIN- KE KERAMIKBLENDE NACH OBEN HERAUSZUZIEHEN, ZUVOR DIE ABLAGE ENTFERNEN (SIEHE S. -
Seite 118: Jährliche Wartung
WARTUNG JÄHRLICHE WARTUNG (Aufgabe des CAT – technischen Kundendienstes) Maßnahmen: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Austauschrohre im Inneren des Luftautrittsgitters, das sich vorne an der Oberseite des Ofens befi ndet • Sorgfältige Reinigung und Entkrustung des Tiegels und des entsprechenden Tiegelraums •... -
Seite 119: Troubleshooting
TROUBLE SHOOTING Im Störungsfall wird der Ofen automatisch gestoppt, indem das Abschaltverfahren durchgeführt wird und auf Display erscheint eine Aufschrift, die den Grund der Abschaltung angibt (siehe unten die verschiedenen Meldungen). Während der Abschaltphase wegen Blockierung niemals den Netzstecker ziehen. Kommt es zu einer Blockierung, muss der Ofen, bevor er wieder eingeschaltet werden kann, zunächst das Abschaltverfah ren durchführen (15 Minuten mit Tonsignal). -
Seite 120: Check List
CHECK LIST Mit dem vollständigen Lesen des technischen Datenblatts zu ergänzen Einbau und Installation • Durch einen CAT, von Edilkamin zugelassenen Technischer Kundendienst, erfolgte Inbetriebnahme, der die Garantie ausgestellt und das Wartungsheft übergeben hat • Belüftung des Raums • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens •... - Seite 155 - 155...
- Seite 157 POLSKI FRANÇAIS DEUTSCH NEDERLANDS Korpus Piecyka Ensemble structure foyer Baueinheit Brennraum Haardstructuur Nożki Antywibracyjne Sredn.40 Pied anti-vibration D.40 Schwingungsdämpfer D.40 Trillingsdempend pootje D.40 Płytka Elektroniczna Carte électronique Platine Elektronische kaart Presostat Pressostat de sécurité Sicherheits-Druckregler Veiligheidsdrukschakelaar Profi le Aluminiowe Profi l en aluminium Aluminiumprofi...
- Seite 161 w w w . e d i l k a m i n . c o m cod. 941011 10.13/F - 161...
