Anmerkung: Installieren und verlegen Sie die Übertragungskabel, angefangen vom kleinsten
Durchmesser bis zum größten Durchmesser. Dies gilt für die Installation der Kabel im Kabelgelenk-
träger und für die Halterung im Rack, in den Halterungen und anderen Komponenten, die zur Ka-
belführung zur Verfügung stehen.
Innen
Netz für Strom-
versorgungs-
kontrolle des
Systems
Rack (Rückansicht)

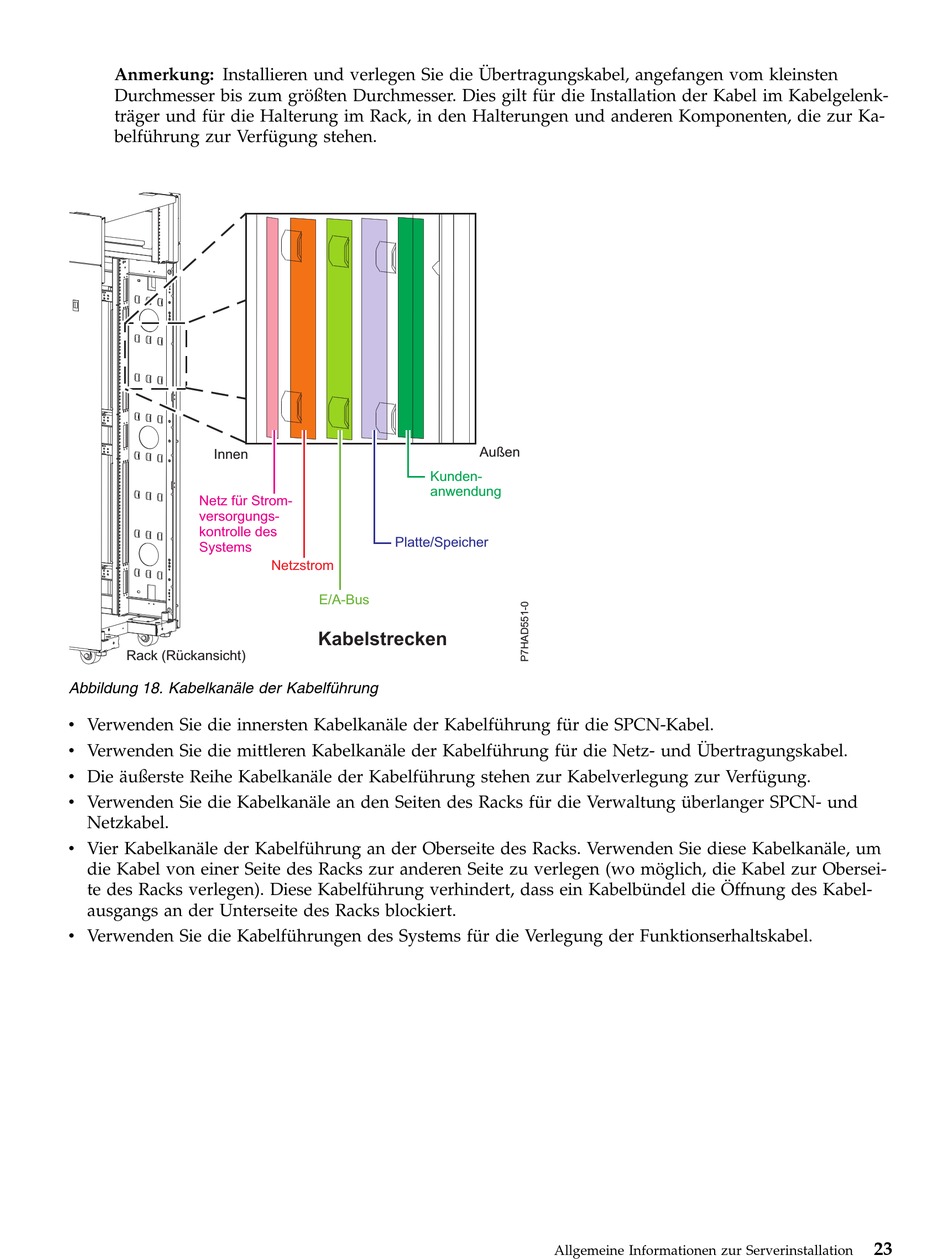

Abbildung 18. Kabelkanäle der Kabelführung
v Verwenden Sie die innersten Kabelkanäle der Kabelführung für die SPCN-Kabel.
v Verwenden Sie die mittleren Kabelkanäle der Kabelführung für die Netz- und Übertragungskabel.
v Die äußerste Reihe Kabelkanäle der Kabelführung stehen zur Kabelverlegung zur Verfügung.
v Verwenden Sie die Kabelkanäle an den Seiten des Racks für die Verwaltung überlanger SPCN- und
Netzkabel.
v Vier Kabelkanäle der Kabelführung an der Oberseite des Racks. Verwenden Sie diese Kabelkanäle, um
die Kabel von einer Seite des Racks zur anderen Seite zu verlegen (wo möglich, die Kabel zur Obersei-
te des Racks verlegen). Diese Kabelführung verhindert, dass ein Kabelbündel die Öffnung des Kabel-
ausgangs an der Unterseite des Racks blockiert.
v Verwenden Sie die Kabelführungen des Systems für die Verlegung der Funktionserhaltskabel.
Kunden-
anwendung
Platte/Speicher
Netzstrom
E/A-Bus
Kabelstrecken
Außen
Allgemeine Informationen zur Serverinstallation
