stehen. Schließen Sie das Ende des Stützarms (A) an die rechte Schiene (1) an, damit Sie das andere
Ende des Stützarms zur linken Seite des Racks schwenken können (2).
Anmerkung: Der Stützarm (A) ist mit "UP" und "DOWN" beschriftet. Stellen Sie sicher, dass die Seite
mit der Beschriftung "UP" nach oben und nach rechts zeigt.
Rackrückseite
1

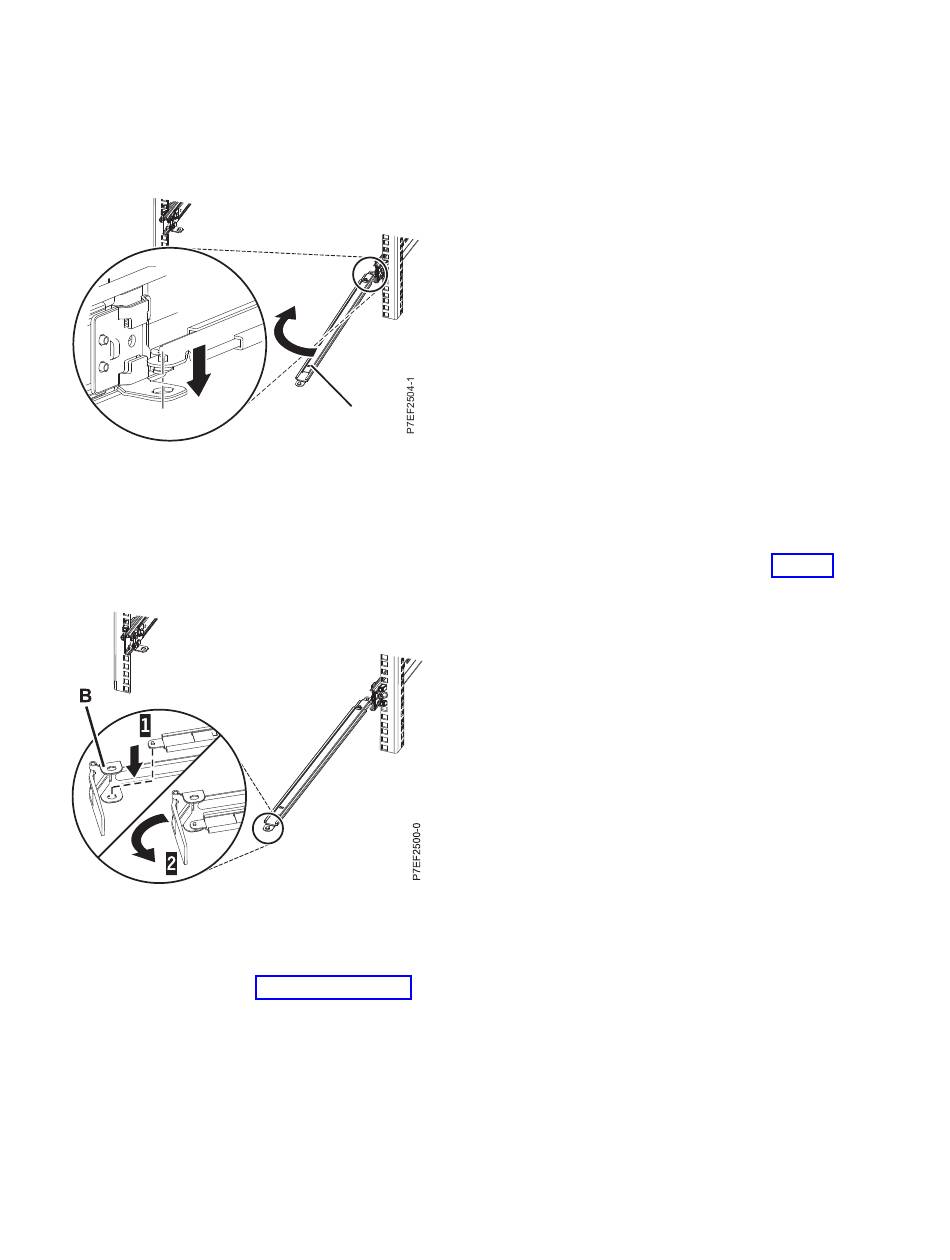

Abbildung 9. Stützarm anschließen
3. Suchen Sie die Bohrung an der unteren inneren Ecke des L-förmigen Kabelträgerhaltewinkels (B). Set-
zen Sie das lose Ende des Stützelements so an, dass die Sperrzunge an der Unterseite seiner Spitze an
der Bohrung der Halterung ausgerichtet ist. Setzen Sie die Lasche in die Bohrung ein (1) und drehen
Sie die Halterung (2), um sie am Stützarm zu befestigen. Einzelheiten finden Sie unter Abb. 10.
Abbildung 10. Kabelträgerhaltewinkel am Stützarm befestigen
4. Bringen Sie den Kabelträgerhaltewinkel (B) an der Aussparung an der Innenseite der linken Schiene
an, indem Sie den Haltewinkel (B) in die Schiene schieben, bis der gefederte Stift einrastet. Einzelhei-
ten finden Sie unter Abb. 11 auf Seite 10.
2
A
IBM Power System S824L (8247-42L) installieren
9
