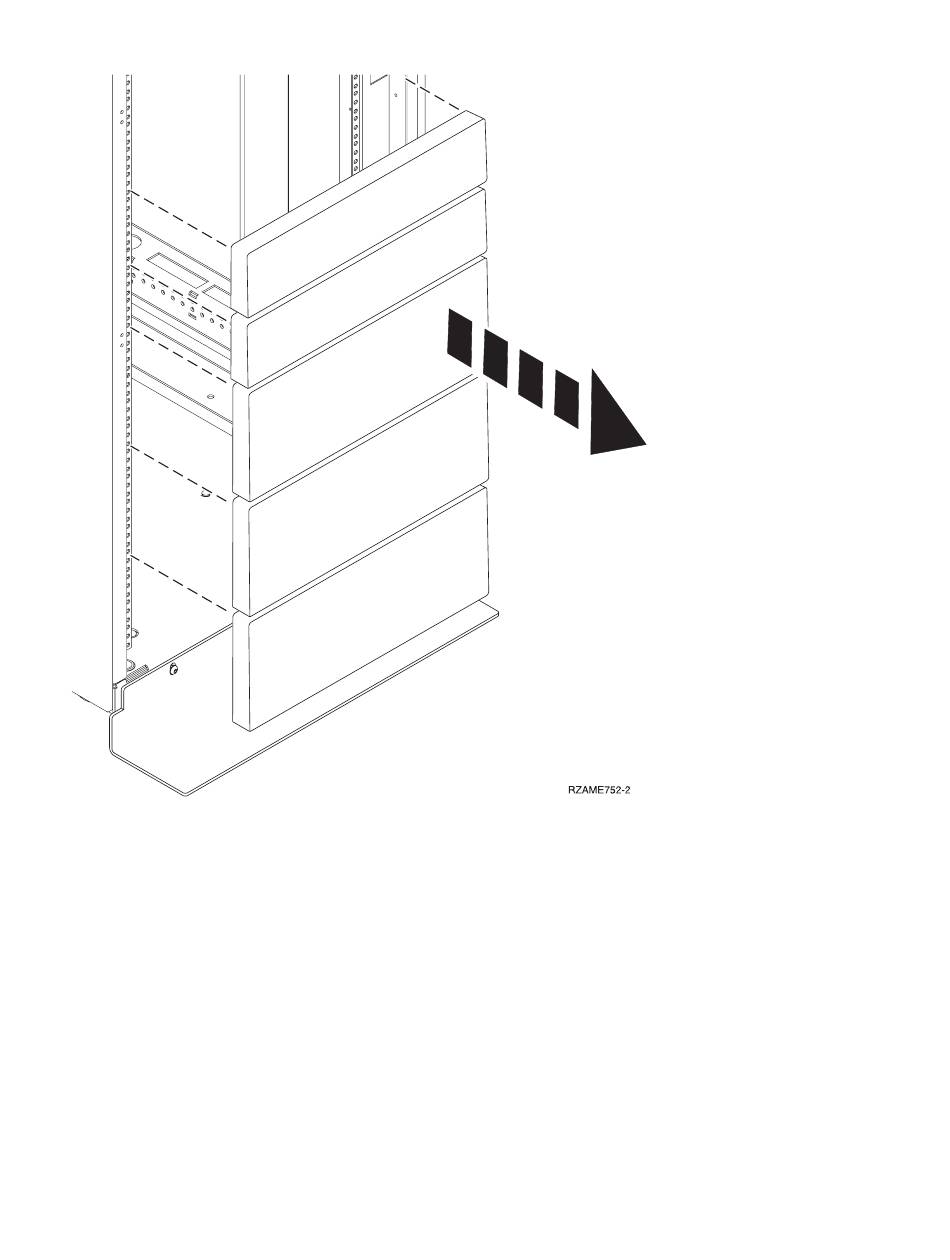

Abbildung 1. Abdeckblenden ausbauen
4. Schauen Sie von vorn auf das Rack und führen Sie auf der linken Seite folgende Schritte aus:
Hinweis: Wenn Sie eine Montagevorlage erhalten haben, können Sie anstatt der manuellen Vorge-
hensweise die Positionen mithilfe der Vorlage markieren.
a. Notieren Sie sich die niedrigste und die höchste EIA-Einheit, die für den Einschub verwendet wer-
den sollen.
b. Verwenden Sie Band, einen Marker oder einen Stift, um die obere Bohrung (A) der dritten EIA-
Einheit zu markieren. Setzen Sie an dieser Position eine Klemmmutter ein.
c. Markieren Sie die oberste Bohrung an der untersten EIA-Einheit.
Anmerkung: Markieren Sie das Rack so, dass die Markierungen auch von der Rückseite des Racks
sichtbar sind.
d. Zählen Sie zwei Bohrungen nach oben und bringen Sie neben dieser Bohrung (B) eine weitere
Markierung an. Sie haben nun zweimal die Markierung (B) am Rack, mit einer Bohrung zwischen
diesen Markierungen.
IBM Power System S824L (8247-42L) installieren
3
