Manual del usuario y de instalación HNS-M2

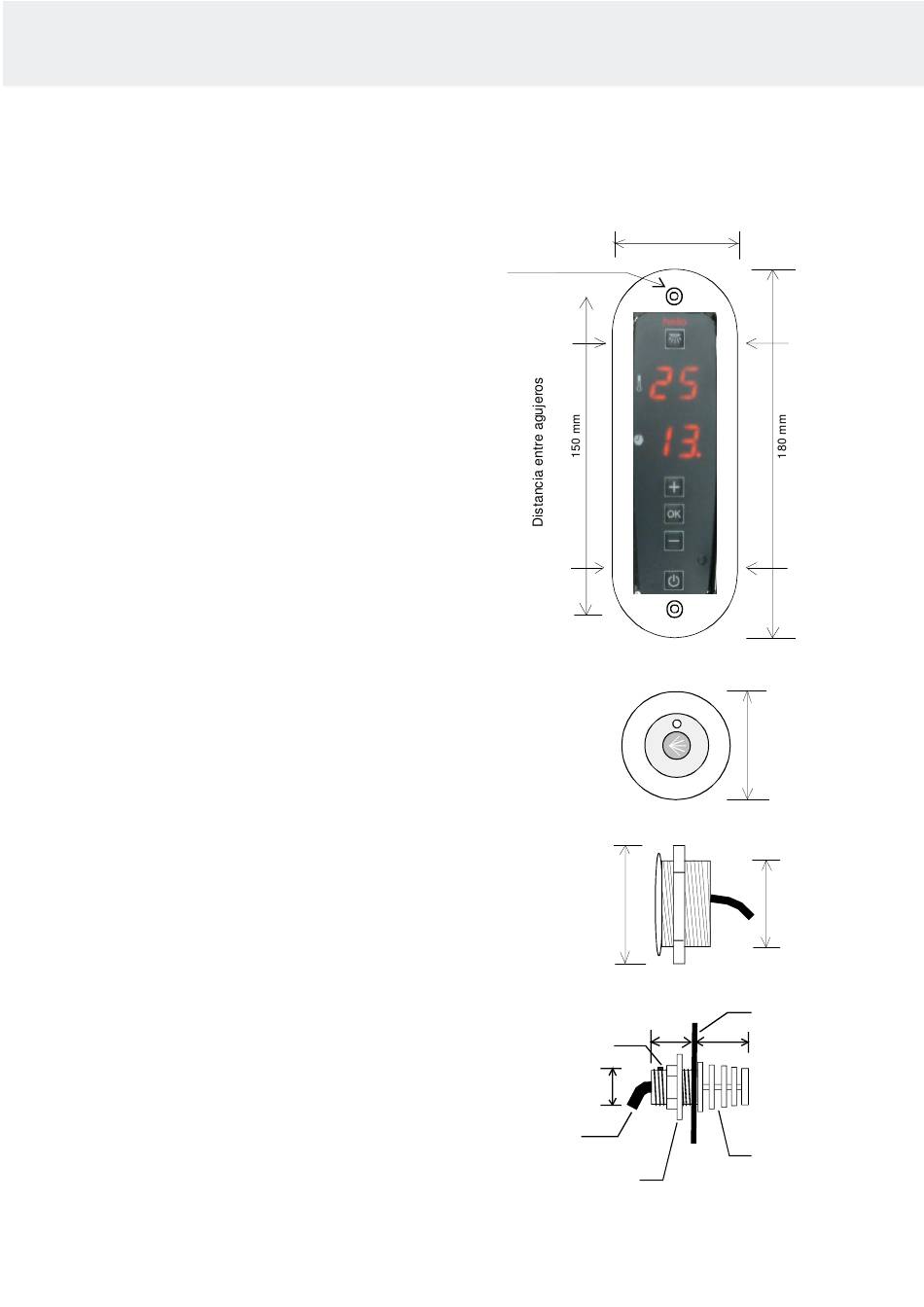

Panel de Control, Button y sensor de instalación
El panel de control se ha llenado con material de
sellado, lo que hace que resista la humedad. Puede
instalar el panel de control en una pared. El orificio
de la tubería en la sala de vapor
debe sellarse para evitar que la humedad pase de la
tubería a las estructuras. El cable se oculta tras el
panel de control.
Este cable también puede salir por la parte inferior
del panel de control, por un orificio marcado previamente.
El marco del panel de control se coloca encima del
panel presionándolo. Para quitar el marco, utilice la
herramienta proporcionada con el equipo. El marco
tiene 4 pequeños agujeros en los lados. Use la
herramienta para presionar ligeramente el
bloqueador en cada agujero (uno cada vez),
tirando al mismo tiempo del marco.
El botón activador está relleno de una masa que
lo hace impermeable a la humedad, así que se
puede instalar en la habitación de vapor. El botón
puede atravesar la pared (paredes de acrílico) o
instalarse en un hueco en el que se puede incrustar
rellenando el resto del hueco con una masa
adecuada. Si es necesario, también pueden usarse
cajas de instalación en superficie que no tienen
porqué ser herméticas, ya que el botón ya es
impermeable.
El sensor se instala a una altura de 170 cm por
encima del suelo, preferentemente en la pared
frente a la puerta. Debe usarse una tuerca de
retención para una pared acrílica. En paredes más
gruesas, es posible practicar un orificio y sellarlo
con un material sellante adecuado para que la
humedad no penetre en las estructuras.
Introduzca el sensor en la caja y apriete el cable
mediante un tornillo de sujeción.
Agujero de
instalación 5 mm
Ø
Boqueado
Boqueado
Contratuerca
21 mm
Sensor
Tuerca de
retención
55 mm
40 mm
46 mm
Pared
24 mm
32 mm
Estuche del
sensor
13
Boqueado
Boqueado
32 mm
