Gebruikers- en installatiehandleiding HNS-M2
Het bedieningspaneel, de knop en de sensor installeren
Het bedieningspaneel is met afdichtmateriaal gevuld
waardoor het bestand tegen vocht is. Het bedieningspaneel
kan direct aan een wand worden gemonteerd. De opening
voor de leiding in de stoomruimte moet worden afgedicht
om te voorkomen dat vocht door de leiding in de
structuren loopt. De kabel blijft achter het bedieningspaneel.
De kabel kan ook aan de onderkant uit het
bedieningspaneel komen, uit een gemarkeerde opening.
Het frame van de behuizing wordt hier direct op gedrukt.
U kunt het loshalen met het gereedschap dat bij
de eenheid wordt geleverd. Het frame heeft kleine openingen
in de randen (4 gaten). Druk de borgpen voorzichtig
met het gereedschap door de opening, een per keer,
en trek het frame tegelijkertijd naar buiten.
De drukknop is met afdichtmateriaal gevuld en
kan dus in de stoomruimte worden geplaatst. De
drukknop kan door een wand worden geïnstalleerd
(acrylwanden) of er kan een geschikte opening worden
gemaakt, waarin de drukknop kan worden aangebracht.
De opening moet daarna worden afgedicht met
het juiste afdichtmiddel. Er kunnen eventueel ook oppervlakte-
installatiekastjes worden gebruikt; deze hoeven niet
waterdicht te zijn, omdat de drukknop zelf bestand is tegen vocht.
De sensor moet op een hoogte van 170 cm van
de vloer worden gemonteerd, bij voorkeur op de wand
tegenover de deur. Bij een acrylwand kan er een
bevestigingsmoer worden gebruikt. Er kan een opening in
een dikkere wand worden gemaakt en afgedicht
met een geschikt afdichtmiddel om te voorkomen dat vocht
uit de in de structuren komt.
Steek de sensor in de behuizing en draai de kabel vast
met een klemschroef.

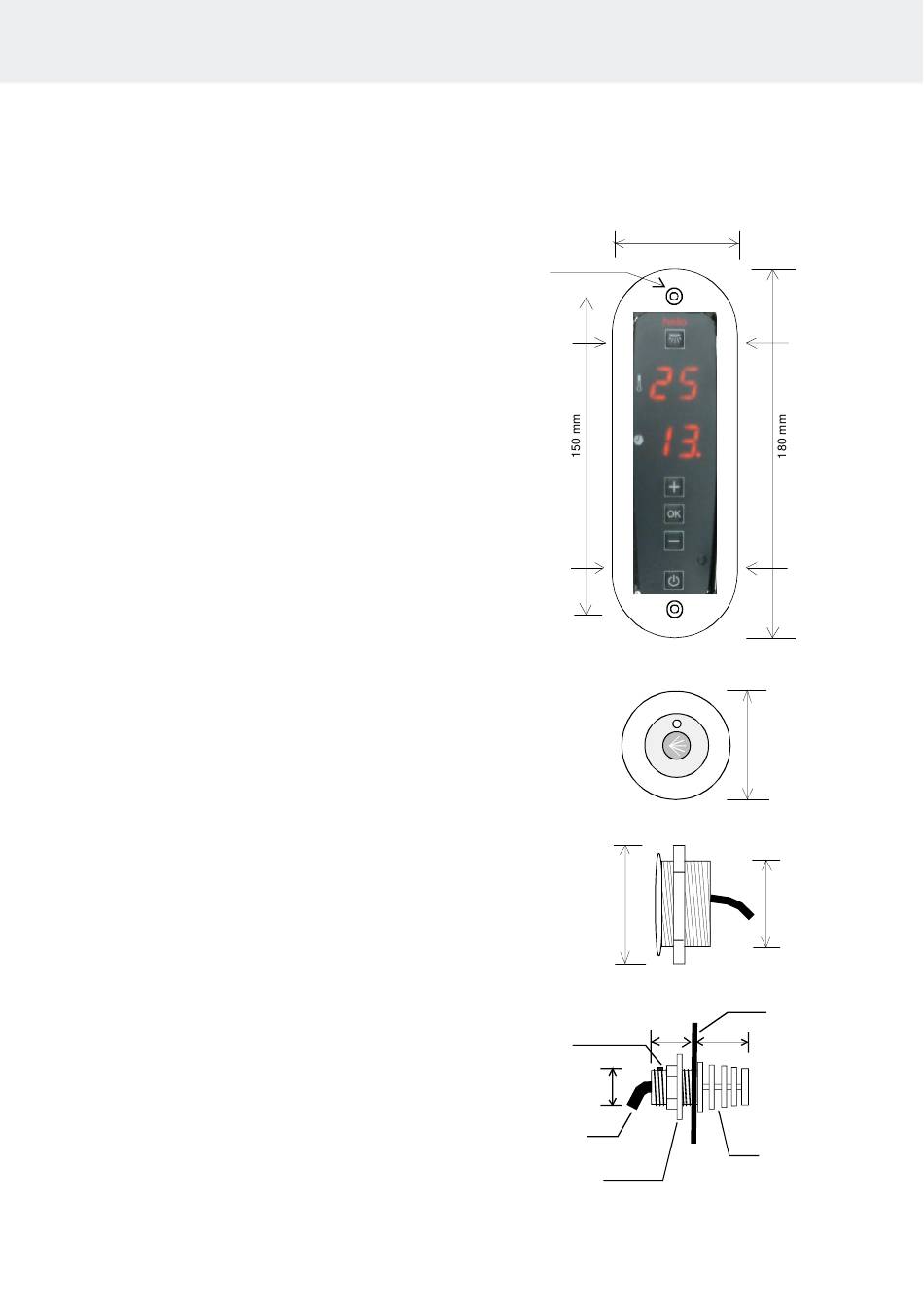

Montagegat 5 mm
Ø
Vergren-
deling
Vergren-
deling
Borgschroef
21 mm
sensor
Borgschroef
55 mm
40 mm
46 mm
24 mm
32 mm
13
Vergren-
deling
Vergren-
deling
32 mm
wand
Sensoren
behuizing
