Bruksanvisning och installationshandbok HNS-M2

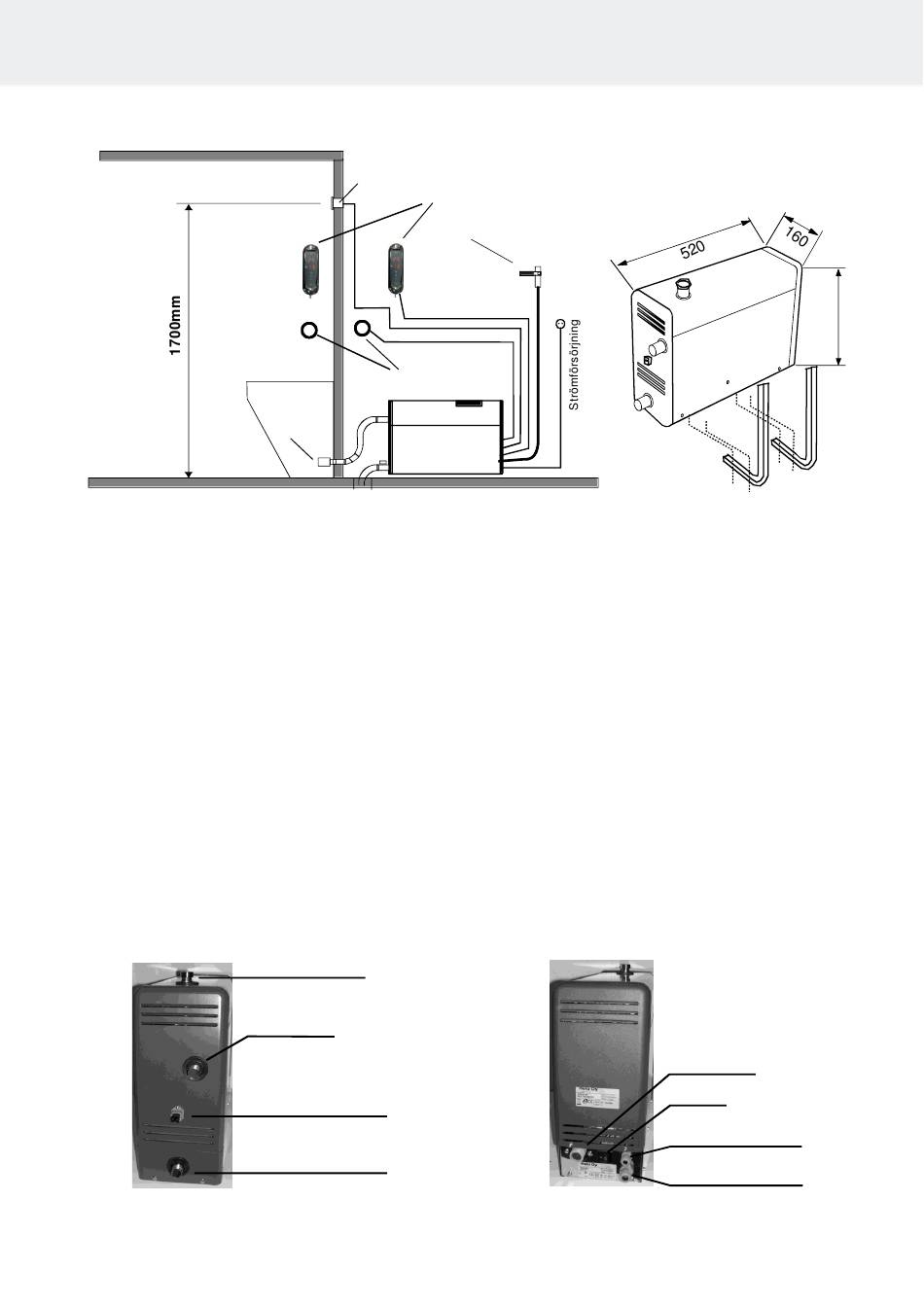

Bild av installationsprincip
Ångg rum
Placering av kontrollpanelen
OBS! Om ånggeneratorn används i mer än fyra timmar om dagen måste kontrollpanelen
placeras utanför bastun och en separat sensor användas, produktnummer 0043210.
Styrpanelen installeras inne i eller utanför ångrummet, modell HNS – M2.
Styrpanelens kabel kan också förlängas med en motsvarande kabel, max 10 m.
On/Off-tryckknappen kan användas för att starta och stänga av ånggeneratorn på distans. Tryckknappen kan
placeras inne i eller utanför ångrummet. Se närmare anvisningar på sidan 12.
Munstyckena för ånga placeras cirka 200–400 mm från golvet under en bänk eller sittplats, eller på väggen så att
ångan inte kan bränna dina fötter. Munstyckena är riktade mot golvet. Vid installationen av munstycken måste du
tänka på att de ska placeras där ingen kan komma åt dem av en händelse. Ångans temperatur är över 100 °C och
kan orsaka skador vid kontakt.
Om barn eller personer med nedsatta reflexer använder bastun måste ångmunstycket utrustas med ett skydd som
förhindrar att personer utsätts för het ånga.
Sensor. Sensorn ansluts med ånggeneratorns kretskort till anslutningarna T1 och T2, som identifierar den
automatiskt.
Sensor installeras ungefär 1700mm från golvet, helst på väggen mittemot dörren.
Vi rekommenderar att sensor monteringshål tätas med lämpligt tätningsmaterial så att ingen fukt kan sippra in i
väggen.
Bastusensor ska monteras på en sådan höjd att den visar samma temperatur som kontrollpanelen.
Anslutningar för ånggeneratorn
Stickkontakt för automatisk
magnetventil (HNS-M2)
Vattentömning ½ " manuell
eller eldriven ventil
Sensor
Kontrollpanel
On / Off - knapp
Ångrör
Spolning
Lockmutter för kalkborttagning
Ångrör ½"
Torrt utrymme, underhållsrum
Vattenanslutning
380
Väggfäste till ånggeneratorn
Vattenanslutning, ¾"
Huvudbrytare
Styrpanelens kabel
Strömmatning
