Εγχειρίδιο χρήσης και εγκατάστασης HNS–M2

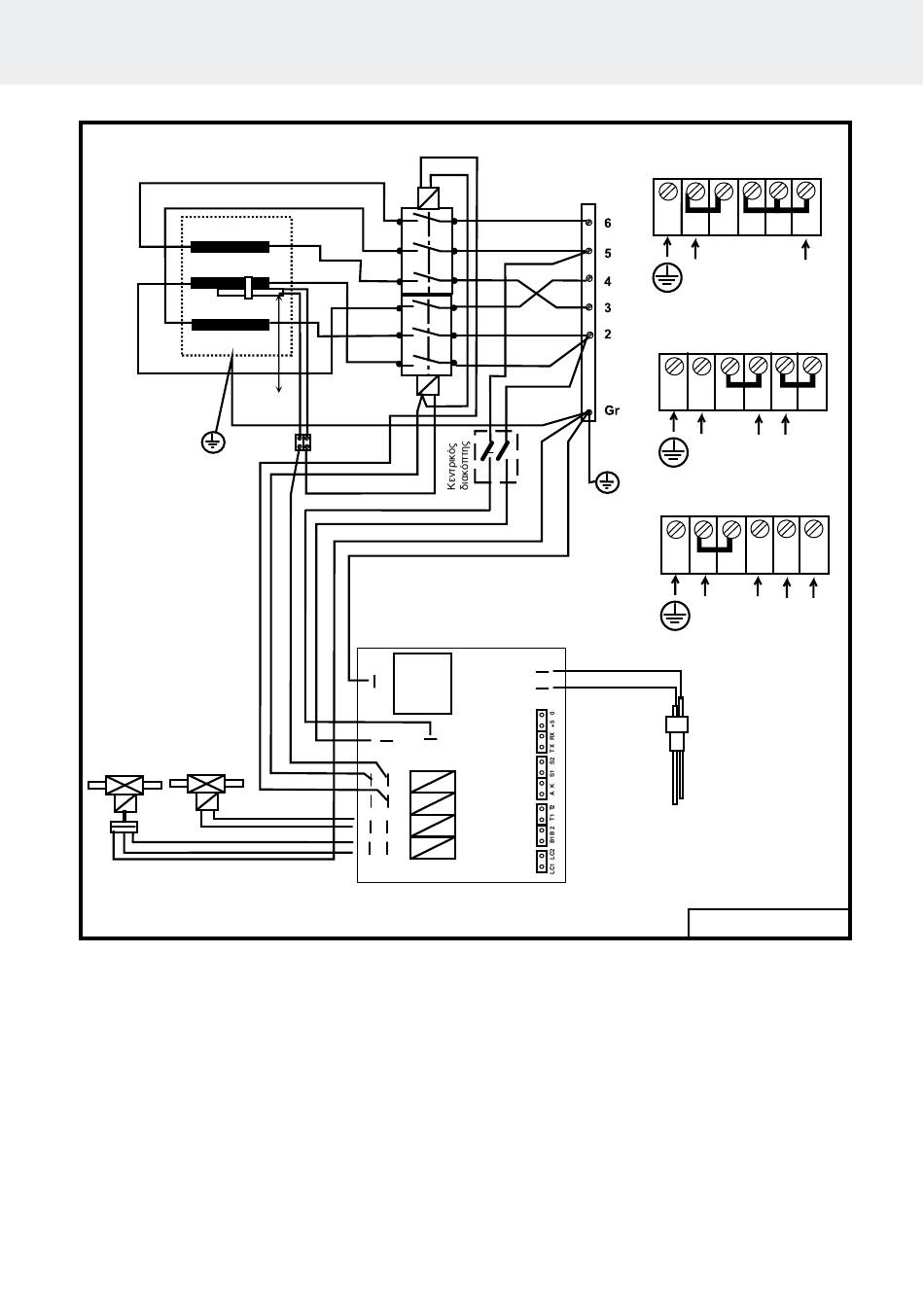

Διαγράμματα συνδέσεων
Θερμαντικά
στοιχεία
Heatingeleme
Βαλβίδα Βαλβίδα
εκροής νερού
νερού πλήρωσης
230V AC 230V AC
HNS – M2
HNS – M2
Χειριστήριο 2 βαθμού γεννήτριας ατμού
Ο χειρισμός του θερμαντικού στοιχείου της γεννήτριας ατμού έχει δύο επίπεδα.
Παράδειγμα: Η καθορισμένη θερμοκρασία είναι +43 °C. Μόλις η θερμοκρασία φθάσει τους +43 °C, δύο στοιχεία
απενεργοποιούνται μέσω ενός επαφέα και ένα στοιχείο διατηρεί τη θερμοκρασία μέσω ενός άλλου επαφέα. Εάν η
θερμοκρασία αυξηθεί +1°C από τη ρυθμισμένη θερμοκρασία, όλα τα στοιχεία απενεργοποιούνται. Όταν η
θερμοκρασία πέσει -1 °C, όλα τα στοιχεία ενεργοποιούνται ξανά. Αυτό διασφαλίζει σταθερή παραγωγή ατμού καθ'
όλη τη διάρκεια της λειτουργίας.
Επαφή
6
4
2
Contact
6
4
2
Θερμική
ασφάλεια
PE
N
H1
N
H2
N
N
V1
N V2
3,4 – 7,7 kW 230V – 240V 1N~ / 2~,
230V 3~,
400V - 415V 3N~
9,5 – 14,0 kW
230V 3~,
400V - 415V 3N~
5
3
2.
1
5
3
1.
1
Γείωση
καλύμματος
Άνω όριο S2
Κάτω όριο S1
Λευκό
Σειριακή επικοινωνία
Κόκκινο
με τον ελεγκτή MIDI 2
Πράσινο
Κίτρινο
L
Λευκό
Ενεργοποίηση/απενεργο
Κίτρινο
ποίηση
Πράσινο
Πλήκτρο
Καφέ
Λευκό
Κόκκινο
Αισθητήρας
Συναγερμός 12 V DC
Επιλογή ελέγχου
φωτισμού
OLEA 72
μέγ. 24 V DC, 50 mA
3,4 - 7,7 kW 230 V 1N~ / 2~
1 2 3 4 5 6
L1 / N L2
3,4 - 14 kW 230 V 3~
1 6
2 3 4 5
L1 L2 L3
3,4 - 14 kW 400 V 3N~
1 2 3 4 5 6
N L1 L2 L3
Αισθητήρας
επιφάνειας
354 SHS 40 D
8
