Helo HNS-M2 Produkthandbuch Seite 78

Manuel d'installation et d'utilisation HNS-M2
Control panel, Button and Sensor installation

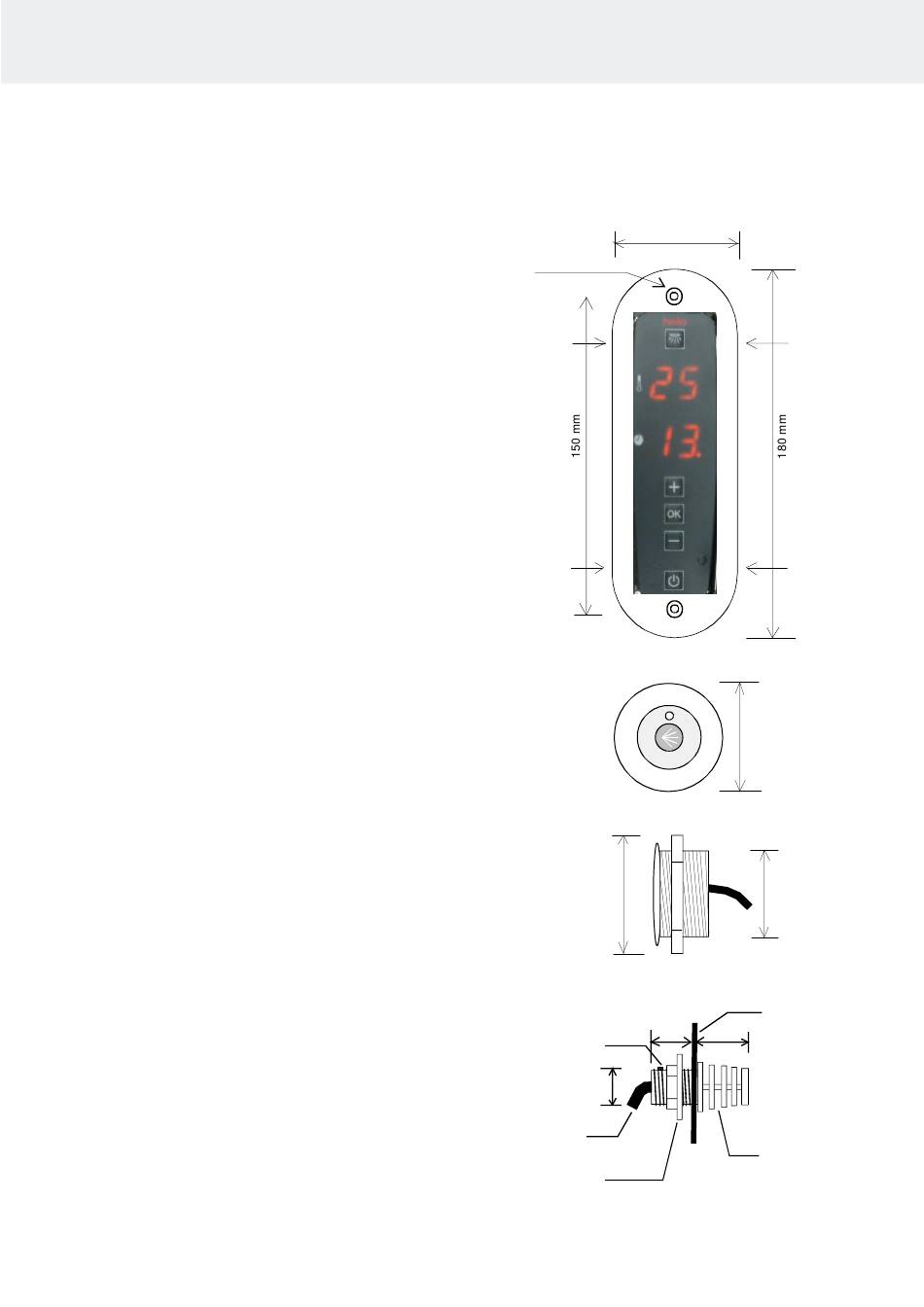

Le cadre du panneau de commande est
appliqué directement dessus.
Un outil livré avec l'appareil permet de le
détacher. Le cadre possède de petits orifices
sur les bords (4 trous). Pousser légèrement la
goupille de verrouillage avec l'outil à travers
l'orifice, un à la fois, tout en tirant le cadre vers
l'extérieur.
Le cadre du panneau de commande est
appliqué directement dessus.
Un outil livré avec l'appareil permet de le
détacher. Le cadre possède de petits orifices
sur les bords (4 trous). Pousser légèrement la
goupille de verrouillage avec l'outil à travers
l'orifice, un à la fois, tout en tirant le cadre vers
l'extérieur.
Le bouton-poussoir est rempli avec un matériau
d'étanchéité, il peut donc être installé dans la
cabine de bain de vapeur. Le bouton-poussoir
peut être installé à travers un mur (murs acryliques)
ou en faisant un trou approprié dans lequel le
bouton-poussoir peut être encastré et rendu
étanche avec un matériau d'étanchéité approprié. Des boîtiers à
installation en surface peuvent également être utilisés le
cas échéant, ils n'ont pas besoin d'être étanches car le
bouton-poussoir proprement dit est résistant à l'humidité.
Le capteur est installé à 170 cm au-dessus du
sol, dans l'idéal sur le mur opposé à la porte.
Un écrou de retenue peut être utilisé sur un mur
acrylique. Un orifice peut être percé dans un mur
plus épais et étanchéisé avec un produit approprié
pour empêcher l'humidité de pénétrer dans les
structures.Insérer le capteur dans le boîtier et serrer
le câble à l'aide d'une vis de serrage
Orifice de montage 5 mm
Ø
Blocage
Espacement
des trous
Blocage
Vis de serrage
Capteur
Écrou de retenue
55 mm
46 mm
24 mm
32 mm
21 mm
13
Blocage
Blocage
40 mm
32 mm
Mur
Couvercle
du capteur
